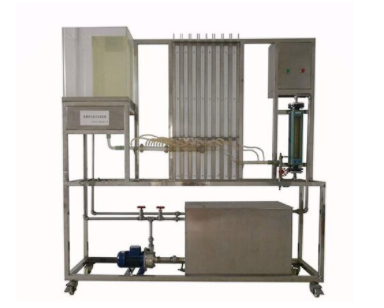

设备特性
1.整体设备美观大方，结构设计合理，整体感强，具有很强的工程化氛围，充分反映了现代化实验室的概念。
2.设备整体上是自主式框架结构，设有束缚脚，便于系统的拆卸维修和运输。
3.本实验装置的主体部分由透明优质有机玻璃制成，实验现象明显，便于学生观察。
4、本实验装置对流体流动过程中的机械能转换进行定性验证。可以验证流体连续性方程，测量直管阻力，测量点速度。
5、装置设计可以观察360度，实现全方位的教学和实验。
设备功能
1.在流体在管道内流动的情况下，了解静压能量、动能、位能量之间的相互转换关系，加深对伯努利方程的理解。
2、了解流体在管内流动时流体阻力的表达形式。
3、演示分析完成托管工作原理。
4.流体越来越大，逐渐可以直观地观察静压能量的变化关系。
设计参数
压力范围：10~200 mmH2O。液体流量：100 ~ 600 l/h；常温，常压运转。
公共设施
水：装置有不锈钢水槽，实验时通过离心泵进入实验管道回收。
电气：电压AC220V，功率200瓦，标准单相三线制。
实验材料：清洁自来水。
主要设备
优质有机玻璃实验直觉内径d=14-30mm。
优质有机玻璃实验逐步增加导管d=14-30mm，逐步缩小。
优质有机玻璃压力表可以测量各压力表的压力变化。
304不锈钢低槽，体积：80L。
高品质有机玻璃高槽，体积：40L。
静音潜水泵：功率100瓦，最大流量2m3/h。
液体转子流量计：60 ~ 600l/H。
电器：接触器、开关、漏电保护空气开关。
304不锈钢管道、管件和阀门。
304不锈钢框架1800 * 500 * 1800毫米(长宽高)，脚轮和脚绑在一起。
