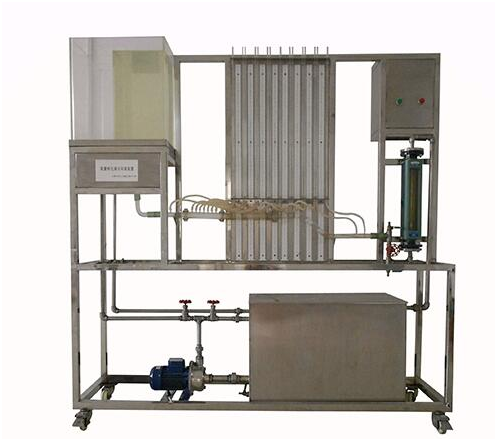

伯努利实验装置

装置特点

1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。

2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

3、本实验装置主体部分采用透明优质有机玻璃制作，实验现象清晰，方便学生观察。

4、本实验装置可定性验证流体在流动过程中的机械能转化；可验证流体连续性方程，测定直管阻力及测定点速度。

5、装置设计可360度观察，实现全方位教学与实验。

装置功能

1、了解流体在管内流动情况下，静压能、动能、位能之间相互转换的关系，加深对伯努利方程的理解。

2、了解流体在管内流动时，流体阻力的表现形式。

3、演示分析毕托管的工作原理。

4、能够直观观测流体经过逐渐增大和逐渐缩小静压能的变化关系。

设计参数

压力范围：10~200   mmH2O。液体流量：100~600 L/h；常温、常压操作。

公用设施

水：装置自带不锈钢水槽，实验时经离心泵进入实验导管并循环使用。

电：电压AC220V，功率200W，标准单相三线制。

实验物料：清洁自来水。

主要设备

优质有机玻璃实验直导管内径d=14-30mm 。

优质有机玻璃实验逐渐增大和逐渐缩小导管d=14-30mm。

优质有机玻璃测压管，可测定分析各测压点的压力变化情况。

304不锈钢低位槽,容积：80L。

优质有机玻璃高位槽，容积：40L。

静音型潜水泵：功率100W，最大流量2m3/h。

液体转子流量计：60~600   L/h。

电器：接触器、开关、漏电保护空气开关。

304不锈钢管路、管件及阀门。

304不锈钢框架1800*500*1800mm(长×宽×高)，带脚轮及禁锢脚。

测控组成

变量

检测机构

显示机构

执行机构

压力（差）

U型管

U型管压差计

无

中心速度

毕托管

液柱高度

无

液体流量

转子流量计

流量计就地显示

管路出口闸阀（手动）
