非均相分离演示实验装置

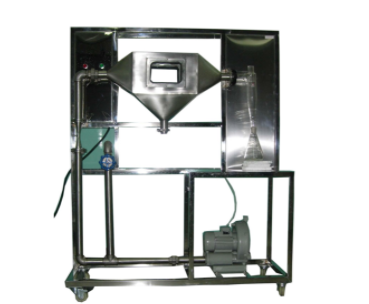

KCHYM-03型非均相分离演示实验装置

设备特性

1.整体设备美观大方，结构设计合理，整体感强，具有很强的工程化氛围，充分反映了现代化实验室的概念。

2.设备整体上是自主式框架结构，设有束缚脚，便于系统的拆卸维修和运输。

3.整个设备除特殊材料外，均采用工业用304不锈钢制造，所有设备均采用细致的抛光处理，体现了整个设备的工艺完美性。

4.本实验装置分离器部分由透明优质有机玻璃制成，实验现象明显，供学生观察。

5、固体颗粒吸入装置采用文丘里管方式，吸入速度均匀。

6、示踪粒子使用有色物质清楚地显示气体流动。

7、使用低噪音风扇，有效降低实验室噪音。

8、装置设计可以观察360度，实现全方位的教学和实验。

设备功能

1.演示含有灰尘的气体通过重力沉降室、旋风分离器时包含灰尘气体、固体灰尘粒子和气体的运动路径。了解旋风分离器的工作原理。

2.通过定性观察旋风分离器内半径方向的静压分布和分离器底部流出等负压发生的情况，引导学生认识到旋风和集真密封良好的必要性。

3.精心观察分离器的分离效果和流动阻力随进口机速度的变化趋势，引导学生思考适当的气速应该如何确定。

4.利用该装置制备实验用粉尘气体的方法，可以观察固体分离从文丘里管吸入的现象，加深学生对流体流动过程中能量转换问题的理解。

设计参数

标准旋风：直径90毫米。

304不锈钢重力沉降室：400200400毫米。

公共设施

气体：空气来自风扇(包括自己的空气来源)。

电力：电压AC220V，电力1 . 0千瓦，标准单相三线制。每个实验室必须配置1-2个接地点(安全和信号地)。

实验材料：玉米粉或洗涤剂，外部设备：无。

主要设备

304不锈钢重力沉降室：200200400毫米。

玻璃旋风：100400毫米。

玻璃U型管压力计。

风机：旋涡泵，功率550瓦，最大流量70m3/h。

304不锈钢文丘里馈线。

电器：接触器、开关、漏电保护空气开关。

304不锈钢管道、管件和阀门。

304不锈钢仪表柜：测量控制，电气设备在实验台上。

304不锈钢材料框架1300 * 500 * 1600毫米(长宽高)上绑着脚轮和脚。
