板式塔流体力学演示实验装置

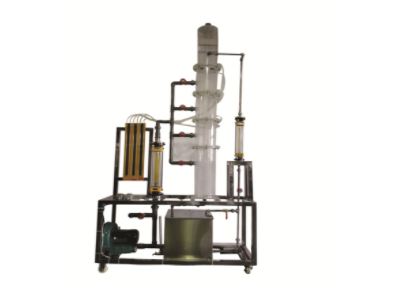

KCHYM-04型板式塔流体力学演示实验装置

设备特性

1.整体设备美观大方，结构设计合理，整体感强，具有很强的工程化氛围，充分反映了现代化实验室的概念。

2.设备整体上是自主式框架结构，设有束缚脚，便于系统的拆卸维修和运输。

3.本实验装置塔体部分由完全透明优质有机玻璃制成，实验现象明显，供学生观察。

4、分别使用三种(筛子、浮阀、泡罩)经典托盘，有助于拓展学生的视野。

5、可以调节塔器进气位置，可以验证其他塔板的虎塔机速。

6、装置设计可以观察360度，实现全方位的教学和实验。

设备功能

1.了解板式塔的基本结构，观察板式塔工作时塔板的水力状态。

2.学习识别板塔中出现的几种工作状态，并分析这些工作状态对塔性能的影响。

3、测量不同类型板式塔(筛板、浮阀、泡沫罩)的水力特性，了解其特点。

设计参数

常压常温操作。

板式塔：屏幕、浮阀、泡罩。

屏幕、浮阀、泡罩托盘压降：1-5KPa。

液体流量：25-250L/h。

气体流量：4-40 m3/h

公共设施

水：设备有自己的水箱回收。

电力：电压AC220V，电力1 . 0千瓦，标准单相三线制。每个实验室必须配置1-2个接地点(安全和信号地)。

气体：空气来自风扇(包括自己的空气来源)。

实验材料：水-空气，外部设备：无。

主要设备

有机玻璃塔(筛板、浮阀、泡罩):2002000毫米，板间距300毫米。

塔底水桶：500400400毫米，304不锈钢材质，水可以自动清洁。

液体转子流量计：LZB-15，25-250L/H。

气体转子流量计：LZB-40、4-40M3/H。

筛孔板：3毫米孔，等腰三角形排列，开孔率5.5%。

泡罩板：50泡罩3。

浮阀板：39标准F型浮阀3个，最小开启2.5，最大开启8.5。

u型管差压计，3000Pa。

风机：旋涡泵，功率750瓦，最大流量72m3/h。

接触器，开关，漏电保护空气开关。

304不锈钢管道、水箱、管件和阀门。

304不锈钢仪表柜：测量控制，电气设备在实验台上。

304不锈钢材质框架1300 * 550 * 2200毫米(长宽高)，包括脚轮和束缚脚。
