固体流态化演示实验装置

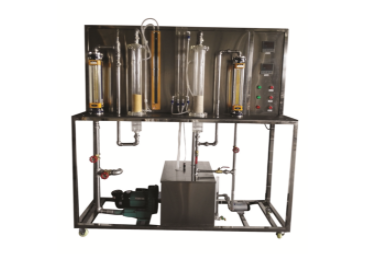

KCHYM-05型固体流态化演示实验装置

设备特性

1.整体设备美观大方，结构设计合理，整体感强，具有很强的工程化氛围，充分反映了现代化实验室的概念。

2.设备整体上是自主式框架结构，设有束缚脚，便于系统的拆卸维修和运输。

3.本实验装置床身部分由完全透明优质有机玻璃制成，实验现象明显，供学生观察。

4、本实验装置集植和散式流态化现象直观、稳定，具有良好的实验效果。

5.所有的附件和框架都是304不锈钢材料，不锈钢设备经过细致的抛光处理，体现了整个装置的工艺完美性。

6、装置设计可以观察360度，实现全方位的教学和实验。

设备功能

1、观察聚合和分散流态化实验现象。

2.掌握流体通过粒子层流动特性的测量方法。

3、床累积密度及空隙率的测定。

4、流态化曲线及临界流态化速度的确定。

设计参数

常压常温操作。

流化床内流速0.2m/s，流化床内压降0.06—0.6KPa。

液体流量：40-400L/h。

气体流量：2.5-25 m3/H

公共设施

水：设备有连接自来水的不锈钢水箱。实验时通过泵进入流化床后回收。

电气：电压AC220V，功率1千瓦，标准单相三线制。每个实验室必须配置1-2个接地点(安全和信号地)。

气体：空气来自风扇(包括自己的空气来源)。

实验材料：变色硅胶和石英砂，外部设备：无

主要设备

风机：旋涡泵，功率370瓦，最大流量50m3/h。

泵为微增压泵，额定流量10L/min，功率90W，升降机8m。

流化床管直径：70mm；高：700毫米，高品质全透明有机玻璃材料；固定层高度最高150毫米，流式传输范围最高550毫米。

流体出版商及颗粒支撑板，200网状不锈钢。

储水箱：304不锈钢材质，容积60L。

流量测量：用转子流量计测量，液体流量：40-400 L/h，气体流量：2.5-25 m3/h。

差压测量：床层差异测量采用倒U型差压计或U型差压计。

温度测量：使用Pt100电阻温度传感器进行检测和显示。

接触器，开关，漏电保护空气开关。

304不锈钢管道、水箱、管件和阀门。

304不锈钢仪表柜：测量控制，电气设备在实验台上。

304不锈钢材质框架1600 * 500 * 1800毫米(长宽高)，包括脚轮和束缚脚。
