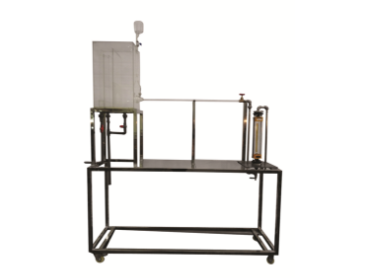

雷诺实验装置

KCHYM-01型雷诺实验装置

设备特性

1.整体设备美观大方，结构设计合理，整体感强，具有很强的工程化氛围，充分反映了现代化实验室的概念。

2.设备整体上是自主式框架结构，设有束缚脚，便于系统的拆卸维修和运输。

3.本实验装置的主体部分由透明优质有机玻璃制成，实验现象明显，便于学生观察。

4.该实验装置通过观察流体在圆形直管内的层流、分流及湍流流动现象，具有良好的实验效果。

5、装置设计可以观察360度，实现全方位的教学和实验。

设备功能

1.可以定性直观地观察层流、导流流、湍流等多种油类。测量临界雷诺数。

2.明确观察流体在管内流动过程的速度分布。

3、可测量的临界Re数。

设计参数

雷诺数：500至5000。液体流量：25 ~ 250l/H。常温，常压运转。

公共设施

水：自来水要提供实验用水，实验过程中要消耗自来水。

电气：无

药品：水溶性红色墨水。

实验材料：自来水。

主要设备

转子流量计：25 ~ 250 l/H。

高位水箱：优质有机玻璃材料，采用视觉溢出和稳定液位设计，可自动清洁。

实验管段：观察优质有机玻璃材料，内径d=14mm毫米，段长500毫米。

其余管段：复合管约2000毫米，304不锈钢钢管约1000毫米，优质有机玻璃管约1000毫米，304不锈钢弯管，三通等。

304不锈钢框架1600 * 500 * 1800毫米(长宽高)，脚轮和脚绑在一起。
