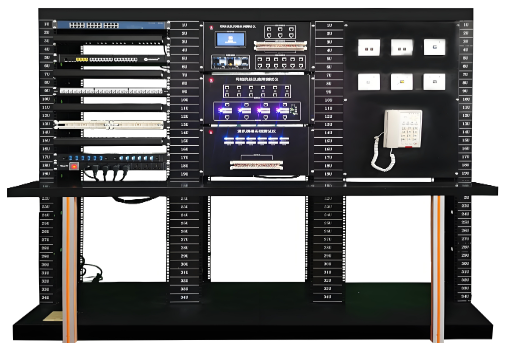

楼宇智能化综合布线考核实训装置
摘要
在现代智能建筑与网络通信教育领域，楼宇智能化综合布线考核实训装置是培养专业布线人才的核心教学设备。该装置集成了光纤通信、铜缆端接、语音数据交换等多项技术，为中职、高职院校及企事业单位提供了高度仿真的综合布线实训平台。本文将从技术规格、配套设备、产品特点到实训项目，为您全面解析这款楼宇智能化综合布线考核实训装置如何助力综合布线工程技术的教学与实践。
一、 引言：楼宇智能化综合布线考核实训装置的应用价值
楼宇智能化综合布线考核实训装置是一款专为网络通信、智能建筑设计、电信工程及物业管理等领域设计的综合性实训设备。它适用于中职技术学校、高职大专院校的相关专业师生，同时也服务于综合布线工程、智能化系统集成、宽带接入网工程、楼宇自控等行业的施工、安装、设计规划、监理及运维人员。此外，电信、联通、移动等运营商的线路传输工程技术相关人员，也可通过该装置进行实战化技能训练。该装置以全钢结构、开放式网络实训操作为核心设计理念，为学员提供了一个从理论到实践的完整学习路径。
二、 技术规格与设计亮点
楼宇智能化综合布线考核实训装置在设计与制造上严格遵循行业标准，具备以下技术规格：
外形尺寸：长1800mm × 宽650mm × 高1600mm，紧凑合理，节省实验室空间。
工作电压/功率：交流220V / 50W，低功耗设计，适合长时间实训运行。
结构特点：采用三联全钢结构，主体分为上下层，开放式设计便于多人同时操作与观摩。
三、 配套设备详解：构建完整布线生态
一套完整的楼宇智能化综合布线考核实训装置配备了丰富的硬件模块，涵盖光纤、铜缆、语音及测试等多个维度：
光纤通信模块：包含光纤插座（SC型10个、LC型10个）、光纤收发盒1套、光纤适配器1套及视频光端机1套，支持光纤熔接、端接及链路测试实训。
铜缆与语音模块：配备110式100回线接线模块盘2个、五类1对UTP线缆5米、IDC语音模块20个、六类非屏蔽RJ45插座模块20个，满足数据与语音系统的混合布线需求。
网络与测试设备：包含交换机1台、网络测试仪2个、管理线盘1个，支持复杂链路的搭建与故障排查。
综合布线实训工具箱：全套25项工具，包括网络压线钳、打线钳、钢卷尺、活络扳手、螺丝刀、壁纸刀、手持锯弓、钢锯条、能手测试仪、线管剪、老虎钳、尖嘴钳、欧式斜嘴钳、剪刀、镊子、不锈钢角尺、条形水平尺、弯管器、计算器、十字批头、压线钳、五对打线刀、剥线器等，一站式满足所有端接与安装需求。
四、 产品特点：三大核心优势
楼宇智能化综合布线考核实训装置具备以下三大突出特点：
全钢结构与开放式设计：实训台为三联全钢结构，主体分上下层，开放式布局便于学员观察操作细节，适合小组协作与教师巡回指导。
五大实训区域全覆盖：实训台可开展布线通讯端接、光纤与铜缆跳线测试及故障检测、多种永久复杂链路搭建、干线子系统实训以及工作区信息插座装置安装等五大部分实训内容，覆盖综合布线全流程。
灵活的布线模拟系统：
背部设有布线实训螺孔板（每套含M6螺孔30个，孔距100×100毫米），可模拟3套工作区子系统/水平子系统管/槽布线实训及插座安装实训。
侧面立柱设有20个Φ20暗管孔，用于暗管穿线和工作区底盒安装实训，真实还原工程现场施工环境。
五、 实训项目一览：从基础到进阶的系统训练
楼宇智能化综合布线考核实训装置支持多达11项核心实训项目，覆盖综合布线工程的各大子系统：
设备间子系统实践：学习设备间内网络设备、配线架、光纤终端的安装与规划。
工作区子系统实践：掌握信息插座、面板及跳线的安装与端接技巧。
管理区子系统实践：熟悉配线架、理线器及跳线管理，实现链路的灵活调度。
配线区子系统实践：深入理解主干电缆与水平电缆在配线区的交叉连接。
干线（垂直）子系统实践：模拟建筑物竖井内主干线缆的敷设与固定。
水平子系统实践：学习天花板、地板下或墙体内的水平线缆布放工艺。
干线子系统实践（再次强调）：巩固垂直主干线缆的端接与测试技能。
建筑群子系统实践：模拟园区内多栋建筑间的光缆或铜缆连接。
数据模块、语音模块、光纤模块制作实践：亲手制作RJ45水晶头、语音模块及光纤连接器。
数据、语音安装调试实践：完成数据与语音系统的联合安装与通断测试。
数据、语音通信、交换传输实践：搭建小型局域网，验证数据与语音的交换传输功能。
六、 适用人群与行业场景
楼宇智能化综合布线考核实训装置广泛应用于以下场景：
职业教育院校：中职、高职大专院校的网络技术、通信工程、智能建筑等专业的实训教学。
企业内训与认证：电信运营商、系统集成商、物业公司等单位的员工技能提升与考核。
工程技术人员：从事综合布线工程、智能化系统集成、宽带接入网工程、楼宇自控等领域的施工、安装、设计规划、监理及运维人员。
