全面解读水暖电气实训装置：打造建筑物业技能实训的理想平台

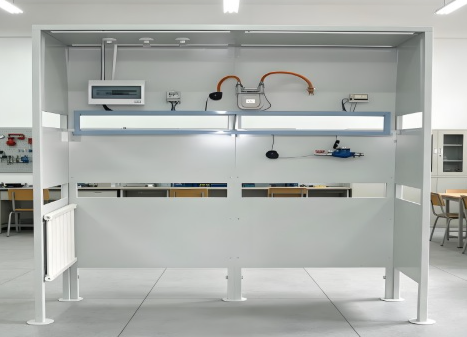

水暖电气实训装置

摘要

在现代物业管理与智能建筑教育中，水暖电气实训装置是实现理论与实践结合的关键教学设备。该装置集成了供水、供电、照明、燃气、暖气及远程抄表等核心系统，为学生提供了一个与真实工程环境高度一致的实操平台。本文将从系统功能、技术参数、实训项目到详细配置清单，为您全面解析这款水暖电气实训装置如何助力建筑物业基本技能训练。

一、 引言：水暖电气实训装置的核心价值

水暖电气实训装置是一套专为建筑物业技能培训设计的综合性教学设备。它涵盖了建筑物业中最基础也最重要的水、电、气、暖四大系统，通过模拟真实工程环境，让学生能够在安全可控的实训单元上反复拆装设备，从而大幅提升动手能力和解决实际问题的能力。该装置采用智能实训单元结构，所有物业实训设备均选用工程实物，确保了实训内容与行业需求的零距离接轨。

二、 供电及照明控制系统：智能楼宇的“心脏”

水暖电气实训装置中的供电及照明控制系统，模拟了中央监控系统对变配电和照明设备的全面监视与控制逻辑。

1. 供电监控系统功能

供电监控系统是整个实训装置的动力核心，其主要功能包括：

• 参数检测与报警：自动检测电压、电流、断路器状态、功率因数等电力参数，并在出现故障时触发报警。

• 电量计量：自动计算有功功率、无功功率，并统计总回路耗电量。

• 运行参数记录：支持定时记录、打印及故障报警数据的存储与分析。

• 能耗优化：通过对供电设备及线路的实时监控，使供电设备达到最低能耗，确保输出电稳定可靠，保护设备并提高运行效率。

2. 照明监控系统功能

照明控制系统模拟了中央站对照明回路的智能化管理：

• 状态监测：监测主要照明配电回路、公共照明、泛光照明的运行状态及故障报警。

• 智能控制：根据室内照度传感器和时间程序自动控制照明开关，实现节能运行。

• 联动功能：与门禁系统联动，当有人出入相关楼层时，自动打开对应楼层的照明和电梯。

• 时间表管理：支持正常日程、节假日、夜间等多种启停时间程序的编制与执行，并可实现周期性间歇运行。

• 中央站显示：通过彩色图形界面显示各参数、状态、报警及历史数据，并支持打印机输出。

三、 远程抄表实训系统：数据驱动的能耗管理

水暖电气实训装置中的远程抄表系统，是智能楼宇能耗管理的重要实训环节。

1. 系统架构与工作原理

该系统集成了楼宇供电系统数据采集和三表（水、电、气）远程抄表功能。通过楼宇控制器（DDC）采集单相线路的负荷数据，并经楼宇自动化系统软件处理换算为运行成本。系统采用脉冲数字表将水、电、煤气量转换为数字信号，其中电信号通过假负载模拟，水和煤气量则通过空气泵产生的气流模拟，在实验室条件下完美再现了智能楼宇的自动化运行过程。

2. 核心功能详解

• 实时数据监测：实时检测电流、电压、功率等参数，并进行负荷计算。

• 数据存储与上传：数据直接送至DDC处理并存储，可按需上传至BAS服务器。

• 分级报警管理：数据越限时触发报警，并根据授权级别进行差异化处理。

• 能耗计量：精确检测电能、水、气的消耗量。

• 费用实时计算：根据当时费率自动显示相应的电费、水费和燃气费，支持费率动态管理。

• 能源计划管理：当能源消耗越限时，自动切除部分负载并报警。

• 能耗曲线绘制：以图形方式直观展示能源消耗趋势。

3. 关键设备技术参数

• 脉冲电表（型号DDS106）：

• 准确度等级：1.0级

• 参比电压：220V

• 参比电流：2.5(10)A / 5(20)A / 10(40)A / 15(60)A / 20(80)A

• 电表常数：3200 / 1600 / 800 imp/kWh

• 基本误差：符合国家标准，在额定负载范围内误差控制在±1.0%以内。

• 脉冲水表：采用单束转子技术和超干式计数器，计数器不与水接触，实现高效磁耦合，防护等级达B级。

• 脉冲气表：始动流量低至0.3dm³/h，总压损小于170Pa，标准脉冲输出为0.01m³/脉冲。

四、 恒压供水系统：集成化控制的典范

水暖电气实训装置中的恒压供水系统，实现了从PLC独立控制到大系统集成的升级。通过楼宇控制软件界面，可直接观测各水箱的高低液位状态。当高层水箱出现低液位报警时，系统自动启动水泵补水；当达到高液位时，自动切断水泵，实现全自动闭环控制。

五、 详细配置清单

为确保采购与搭建的完整性，以下是水暖电气实训装置的标准配置清单：
