全面解析感应式IC卡停车场管理系统实训装置：技术特点、实训应用与配置清单

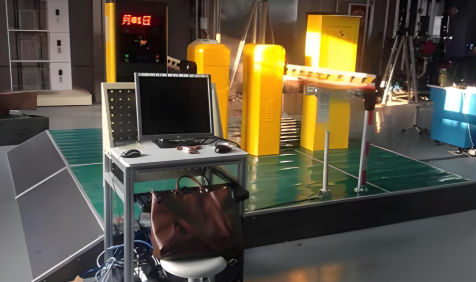

感应式IC卡停车场管理系统实训装置

摘要

在现代智慧城市建设中，高效的停车场管理系统是缓解交通拥堵、提升管理效率的关键。感应式IC卡停车场管理系统实训装置作为教学与培训领域的核心设备，集成了射频识别、自动控制与工业网络等前沿技术。本文将深入剖析该实训装置的特点、技术参数、实训项目以及详细配置，为院校、培训机构及行业从业者提供一份专业、详尽的参考指南。

一、 引言：什么是感应式IC卡停车场管理系统实训装置？

感应式IC卡停车场管理系统实训装置是一套高度仿真的教学设备，它完整复刻了真实停车场环境下的车辆出入管理与收费流程。该装置的核心在于采用非接触式IC卡读卡技术，并深度融合了射频卡技术、自动挡车道闸、车辆感应技术以及工业控制技术等多项成熟方案。通过这套装置，学员能够直观地理解并掌握从车辆入场到出场、从卡片管理到费用结算的全链路自动化控制逻辑。

二、 核心特点：为何选择此款实训装置？

本套感应式IC卡停车场管理系统实训装置具备两大显著特点，使其成为教学场景下的理想选择：

1. 高度还原真实工程场景：
   该装置并非简单的理论模型，而是包含了实际工程中所有关键组件，如自动道闸、车辆检测器、入口控制机、出口控制机、停车场管理软件、临时卡计费器以及图像系统。这种“所见即所得”的设计，能让学生在实训中无缝对接未来工作岗位的实际需求。

2. 灵活的收费模式支持：
   为了适应不同停车场的运营需求，该系统支持两种主流的收费方式：IC卡方式（适用于月卡、储值卡用户）和纸票方式（适用于临时访客）。这使得学员能够全面了解不同管理模式下的系统配置与操作流程。

三、 关键技术参数：确保稳定运行的基础

为了保证实训过程的稳定与安全，该感应式IC卡停车场管理系统实训装置遵循严格的技术标准：

• 工作电压：单相三线220V±5% 50Hz，符合国内电网标准。

• 整机容量：小于3.5kVA，能耗低，适合长时间实训运行。

• 外形尺寸：约1668mm×805mm×1484mm，紧凑设计，节省实验室空间。

• 安全保护：配备漏电自动保护装置，全方位保障师生的人身与设备安全。

四、 实训项目详解：从理论到实践的阶梯

本感应式IC卡停车场管理系统实训装置设计了由浅入深的四大实训模块，旨在全面提升学员的综合技能：

1. 系统组成原理认知：深入了解入口控制机、出口控制机、道闸、车辆检测器等核心部件的工作原理与协同机制。

2. 管理软件操作：学习停车场管理软件的安装、配置与日常运维，包括车位管理、费率设置、报表生成等高级功能。

3. 入口控制流程实训：模拟车辆驶入，练习IC卡读卡、自动吐卡、车牌识别与道闸抬杆的联动控制逻辑。

4. 出口控制与收费实训：模拟车辆驶出，掌握临时卡计费、支付确认、图像对比及道闸放行的完整闭环流程。

5. 综合情景模拟：设置多车连续进出、异常情况处理（如卡片失效、无牌车）等复杂场景，锻炼学生的应急反应与系统调试能力。

五、 基本配置与硬件解析

一套完整的感应式IC卡停车场管理系统实训装置由以下几个核心部分组成：

1. 停车场系统模拟屏：采用铁质双层亚光密纹喷塑结构，集成了模拟停车场系统、系统结构图及电源控制单元，提供清晰的视觉化教学界面。

2. 楼宇实训桌：同样采用坚固耐用的铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨的高密度板。设有储物空间，底部装有万向轮和固定调节机构，方便移动与定位。

3. 入口控制机：作为车辆入场的“大脑”，内置智能控制单元，支持CAN总线联网。既能联网实时工作，也能脱机独立存储超过1万条记录，保证了系统的高可靠性。

4. 出口控制机：实现月卡车辆的无障碍快速出场。其智能控制单元同样具备独立运行和数据存储能力，是提升出场效率的关键。

5. 出口收银机（POS机）：这是收费管理的核心枢纽。它集成了控制、收费与数据存储功能，可脱离电脑独立完成临时车辆的收费与数据记录，并通过CAN总线与上位机同步数据。

6. 道闸系统：采用专用力矩电机，启停平稳、响应迅速，精准配合车辆检测信号执行升降动作。

六、 详细配置清单

为确保采购或搭建时的完整性，以下是感应式IC卡停车场管理系统实训装置的标准配置清单：
