消防卷帘门系统实训装置：打造专业消防实训教学解决方案

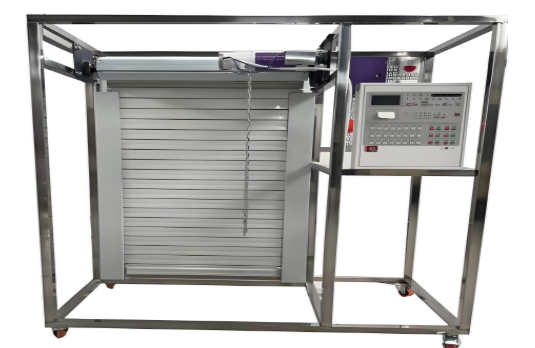

消防卷帘门系统实训装置

在现代建筑防火设计中，消防卷帘门系统实训装置扮演着至关重要的角色。它通过高仿真模拟，真实还原了卷帘门在火灾发生时，如何有效发挥防火分区隔断的关键功能。这套消防卷帘门系统实训装置的核心工作流程如下：当火情初起，感烟探测器首先感知烟雾并发出报警信号，该信号被迅速传送至卷帘门控制柜；控制柜随即指令卷帘门自动下降至预设位置（针对特殊防火分区，则执行“一降到底”策略）；若现场温度持续升高，感温探测器触发二次报警，卷帘门才会最终完全降落至地面，实现彻底隔断。这一完整的逻辑过程，正是学员需要通过本消防卷帘门系统实训装置掌握的核心知识。

一、系统构成详解：全方位理解消防卷帘门系统实训装置

一套完整的消防卷帘门系统实训装置，其硬件架构高度集成化，主要由以下几个核心部分协同构成：

• 模拟空间载体：包含一个按实际比例缩放的模拟房间，用于安装和演示卷帘门的运行环境。

• 核心执行机构：即电动卷帘门本体，包括帘板、卷筒体、导轨及电气传动组件。

• 智能控制中枢：包括卷帘门专用控制柜与火灾报警控制器，负责接收信号并下达指令。

• 前端感知网络：配备总线型感烟探测器和感温探测器，分别用于检测烟雾和高温。

• 联动控制单元：包含手动报警按钮、声光报警器、输入/输出模块等，构成完整的报警与联动回路。

二、核心技术参数：确保消防卷帘门系统实训装置稳定运行

为了保障教学实训的安全性与可靠性，该消防卷帘门系统实训装置严格遵循以下技术标准：

1. 供电要求：额定工作电压为AC220±10% 50Hz，适配标准市电环境。

2. 安全防护：内置漏电保护装置，从根本上杜绝触电风险。

3. 环境适应性：可在+4℃至+45℃的环境温度下正常工作。

4. 功耗指标：整机装置容量小于1000W，节能环保。

5. 物理规格：设备外形尺寸为1800mm×800mm×2000mm，便于实验室空间规划。

三、实训操作项目：深度掌握消防卷帘门系统实训装置技能

基于上述硬件平台，学员可通过本消防卷帘门系统实训装置完成一系列进阶式实操训练：

1. 系统认知实训：全面了解消防卷帘门系统实训装置的构造原理与各部件功能。

2. 手动控制操作：学习在紧急或测试状态下，如何通过手动方式控制卷帘门的升降。

3. 自动联动操作：模拟火灾场景，观察消防卷帘门系统实训装置在接收到探测器信号后的自动响应流程。

4. 远程中心联动：演练如何与消防联动控制中心进行信号交互与指令确认。

5. 防动控制编程：深入探究消防卷帘门系统实训装置的控制逻辑，学习基本的参数设定与编程方法。

四、标准配置清单：一台高仿真的消防卷帘门系统实训装置

为了帮助您快速搭建实训环境，以下为您列出该消防卷帘门系统实训装置的标准配置明细：
