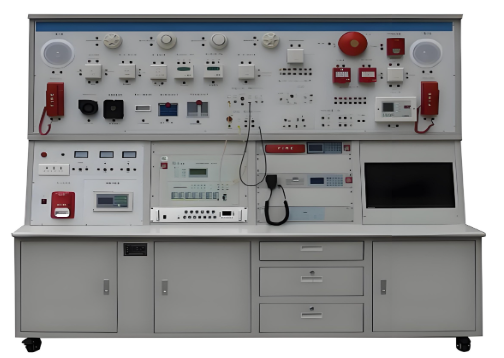

消防联动报警系统综合实训装置
消防联动报警系统综合实训装置是按照《建筑消防设计规范》标准研发的一款综合性消防教学设备。该装置集消防控制联动中心、消防广播电话中心、气体灭火系统、自动喷水灭火系统于一体，可完整演示火灾早期探测、火灾报警、现场灭火、气体灭火、消防广播与电话联动等全过程，是高职院校、中职院校开展建筑消防类课程实训的重要平台。
通过本消防联动报警系统综合实训装置，学生不仅能掌握火灾探测器的接线与编码，还能学习消防联动报警控制器编程、喷淋系统联网控制、气体灭火联动控制、广播电话系统切换等核心技能，真正理解现代智能化楼宇消防系统的控制原理与调试方法。
一、消防联动报警系统综合实训装置适用课程
本设备广泛适用于《建筑灭火系统》《楼宇给排水系统》《楼宇消防控制系统》《消防设施操作员实训》等课程，也可作为消防联动报警实训台、楼宇消防联动实训设备用于职业技能考核与竞赛训练。
二、系统功能与教学价值
消防联动报警系统综合实训装置具备以下教学优势：
真实还原智能大楼消防系统架构
探测器、模块、控制器、广播、电话、喷淋、气体灭火全链路联动
支持手动控制、自动控制、联动编程、故障排查
可演示湿式报警阀、水流指示器、压力开关等喷淋部件原理
可实现消防控制中心与广播电话中心、气体灭火中心联网
换句话说，这套消防联动报警综合实训设备不是单一功能模型，而是“探测—报警—广播—灭火—联动”的完整教学系统。
三、消防联动报警系统综合实训装置系统特点
具备模拟喷淋启动功能，支持手动/自动启动喷淋泵
烟感、温感探测器报警模拟，支持消防报警联动控制编程
烟雾火灾探测与排烟机联动控制编程
气体探测器与排烟机联动控制编程
手动报警按钮、消防栓按钮联动操作与编程
集成消防联动、广播、电话、喷淋、气体探测于一体
探测器展示台具备全真楼层火灾探测功能，真实反映模块动作过程
控制中心可与各子系统组网，形成完整消防自动监控中心
四、技术指标
项目 | 参数 |
|---|---|
工作电压 | 单相三线 AC220V±5% 50Hz |
整机容量 | ＜1500W |
控制中心外型尺寸 | 约 200×70×190 cm |
使用环境 | 教学实训室、消防实训基地 |
该消防联动报警系统综合实训装置供电安全、结构稳定，适合长期实训教学使用。
五、基本配置说明
1. 控制屏与实训桌
采用工业铝型材+喷塑板结构，桌面为防火防水高密度板，坚固耐磨。设备含电源控制柜、工具柜、资料柜，配万向轮与固定调节机构，方便实训室灵活布局。可作为楼宇消防联动实训设备的主操作台。
2. 控制电源
提供 AC220V、DC24V、DC12V、DC5V 多路电源，带过流保护，满足探测器、模块、控制器、广播功放等部件供电需求。
3. 火灾报警控制器（联动型）
192×64 点阵液晶
可编辑总线设备区、层、类型、位置
256 条事件记录
支持现场编辑联动公式
2 个总线回路，可接 254 个现场器件
RS485 通讯，可接火灾显示盘、操作盘、灭火控制盘
这是消防联动报警系统综合实训装置的核心控制大脑。
4. 消防广播录放盘
支持电子录音、磁带放音、话筒广播、事故广播与背景音乐切换，可实现火警状态下无人值守自动播报，适用于消防广播电话实训系统教学。
5. GT152 功率放大器
两套功放，触摸按键、数字音量、过载保护、短路保护、过热保护，实现语音报警广播联动。
6. 供电电源参数
DC24V / AC220V 双供电
定压 120V 输出
温度 －10℃～40℃，湿度 ≤90%RH
信噪比、频率特性、谐波失真均符合广播设备教学标准
六、实训项目
使用本消防联动报警系统综合实训装置，可开展以下实训：
消防报警联动监控计算机中心操作
平面图导入与配置
报警点设置
消防控制系统管理
自动喷水灭火系统联网实训
消防联动系统联网实训
消防广播系统联网实训
消防联动主机设置与编程
消防探测器使用与编码
消防输入/输出模块作用与连接
火警紧急广播切换实训
背景音乐与事故广播切换
无人执勤自动广播设置
消防电话主机与分机通讯实训
线路故障判断与处理
气体灭火系统联动实训
喷淋系统湿式报警阀、水流指示器、压力开关实训
消防联动控制原理与结构设计
消防报警联动监控软件操作培训
