高级维修电工实训考核柜

高级维修电工实训考核柜

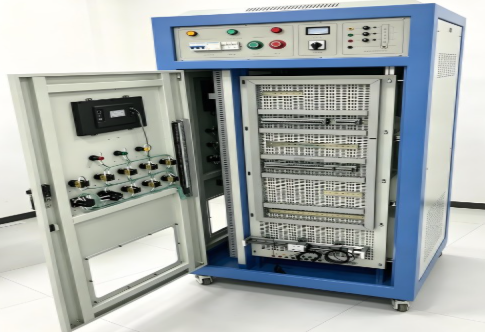

高级维修电工实训考核柜是依据劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”，针对电工培训考核的实际需求而研发的新一代多功能柜式设备。它将培训学习、理论验证、实操训练与考核鉴定融为一体，以标准电气控制柜为主体，充分利用柜体四面空间布置电器及配套实验器材，广泛适用于各级劳动职业技能鉴定部门，同时满足大中专院校、技校、职校电工维修专业的教学与实训考核需求。

为什么选择高级维修电工实训考核柜？

在电工技能培训领域，传统实训设备往往功能单一、扩展性差，无法满足从初级到高级维修电工的系统性考核要求。高级维修电工实训考核柜凭借其模块化布局、全面的实训项目覆盖以及真实的工业电气控制环境，成为职业技能鉴定站、职业院校电工实训室建设的首选装备。

💡 无论是备战维修电工职业技能鉴定，还是构建校内电工实训基地，一台功能完备的高级维修电工实训考核柜都能显著提升学员的动手能力和应试通过率。

核心特点与优势

1. 四面空间高效利用，一柜多用

柜体采用标准电气控制柜结构，前后左右四个面均布置了不同的实训模块，包括低压电器区、PLC控制区、变频器触摸屏区、电力电子区、照明配电区等。学员可同时在多个工位进行操作，大大提高了实训室的空间利用率。

2. 实训内容覆盖维修电工全等级

从初级电工的照明线路接线、电机点动控制，到中级电工的Y-Δ启动、能耗制动，再到高级维修电工所需的PLC编程、变频器调速、触摸屏组态、电力电子调速系统调试，高级维修电工实训考核柜全部涵盖。一次投入即可满足不同等级学员的培训与考核需求。

3. 真实工业器件，贴近岗位实际

所有元器件均采用工业级产品，如三菱FX3U系列PLC、三菱FR-E740变频器、10.4英寸彩色触摸屏、交流接触器、热继电器、时间继电器、行程开关等。学员在实训过程中接触到的就是实际工作现场的器件，毕业后可直接上岗。

4. 故障模拟功能，强化排故能力

柜体设有专门的故障设置模块（D区域），教师可人为设置电气线路或PLC程序中的故障点，训练学员的故障分析与排除能力——这正是维修电工技能鉴定的重点考核项。

5. 安全防护到位，保障教学无忧

配备三相五线380V±10%电源，功率＜1.5kVA，设有漏电保护、过载保护、短路保护、急停保护等多重安全措施，确保师生操作安全。

硬件配置详解

高级维修电工实训考核柜整机尺寸约为950mm×850mm×1916mm，分为A、B、C三个实训区域及D故障设置区域，每个区域承担不同的教学功能。

A区域：PLC、变频器、触摸屏与步进控制区

• PLC主机：三菱FX3U-48MT/ES-A（24DI/24DO），配FX3U-3A-ADP模拟量模块（2AI/1AO）及RS485通讯模块，附编程电缆

• 变频器：三菱FR-E740-0.75kW，三相380V输入

• 步进驱动：3ND583三相步进电机驱动器，配合三相步进电机

• 触摸屏：10.4英寸彩色触摸屏，支持组态编程

• 实操板：650mm×700mm×1.5mm网孔板，可自由安装元器件进行接线练习

• 按钮操作面板：含信号指示灯、按钮开关、旋钮开关、急停按钮、凸轮开关、十字开关等

B区域：低压电器、照明配电与仪表测量区

• 仪表面板：交流电压表、交流电流表、功率因数表

• 动力配电板：塑壳断路器、保险丝、三相四线电度表、电流互感器

• 室内布线板：单相电度表、漏电保护器、照明开关插座、日光灯套件、白炽灯组

• 低压电器板：共三块，分别安装交流接触器、热继电器、时间继电器、行程开关、控制变压器、过电流继电器等

C区域：电力电子与直流调速系统区

• 电力电子模块：包含转速变换器、电压变换器、电流反馈与过流保护、电流调节器、速度调节器、零电平检测、转矩极性鉴别、逻辑控制、三相晶闸管触发电路（正桥）、TCA785集成触发电路、单结晶体管触发电路等

• 晶闸管主电路模块：三相可控硅模块、整流二极管、直流电流互感器、三相芯式变压器

• 测量仪表模块：数字交流真有效值电压表（0～500V）、数字交流真有效值电流表（0～5A）、直流电压表（±300V）、直流电流表（±2A）

• 可调负载模块：磁盘电阻器，用于模拟不同负载工况

配套电机与导轨

• WDJ26三相鼠笼式异步电动机（1台）

• WDJ22双速异步电动机（1台）

• DJ17三相线绕式异步电动机（1台）

• DJ15直流并励电动机（1台）

• DJ13-1直流发电机（1台）

• DD03-3不锈钢电机导轨，含1024光电编码器及数显转速表

• 19芯航空电缆线4根（2m）

实训项目一览：从入门到精通

高级维修电工实训考核柜可完成的实训项目超过80个，覆盖电气控制、照明配电、PLC编程、变频器应用、触摸屏组态、电力电子调速六大模块。以下是代表性项目：

一、电气控制基础实训（21项）

包括异步电动机点动控制、两地控制、联锁正反转、双重联锁、自动顺序控制、Y-Δ降压启动、能耗制动、反接制动、自动往返、双速电机控制等经典线路。这些项目完全对应维修电工技能鉴定中的“电气控制线路安装与调试”考核内容。

二、室内照明及动力配电实训（17项）

涵盖单控/双控/三控开关控制白炽灯、日光灯接线、声光控开关、触摸延时开关、人体感应开关、单相/三相电度表接线、电流互感器接线（星形、三角形）、功率因数表测量、电压表电流表接线等。这部分是初级维修电工必须掌握的技能。

三、PLC电气控制实训（10项）

使用三菱FX3U系列PLC实现对三相异步电动机的点动自锁、带延时正反转、联锁正反转、Y/Δ换接启动、反接制动、能耗制动、串电阻启动、自动往返、两地启动停止、顺序启动等控制。学员可通过编程软件编写梯形图并下载运行，直观观察控制效果。

四、PLC、变频器、触摸屏综合应用（19项）

这是高级维修电工实训考核柜的核心亮点，也是高级工考核的重点：

• 变频器参数设置、无级调速、正反转控制、多段速选择、外部模拟量调速、PID控制

• PLC控制变频器外部端子、基于PLC的程序运转、模拟量开环/闭环调速、通信方式速度闭环定位

• 触摸屏与PLC通讯控制、触摸屏与变频器联合控制、数字量/模拟量调速

• 十字路口交通灯、电梯、步进电机等PLC对象实训

五、电力电子与直流调速实训

利用C区域的电力电子模块，可完成晶闸管触发电路调试、单闭环/双闭环直流调速系统构建、转速电流双闭环调节、逻辑无环流可逆调速等高级实训项目。这部分内容对接维修电工技师层次的考核要求。

适用场景与采购建议

高级维修电工实训考核柜特别适合以下场景：

• 职业技能鉴定站（所）：用于初中高级维修电工的技能考核，故障设置功能可灵活调整难度

• 高职院校电气自动化专业：支撑《维修电工实训》《电力电子技术》《PLC与组态技术》等课程

• 技工学校、职教中心：作为电工实习车间的主力设备，一人一柜或多人协作均可

• 企业内训部门：对新入职电工进行岗前强化训练，快速提升实操水平
