PLC电气控制综合实训台

PLC电气控制综合实训台

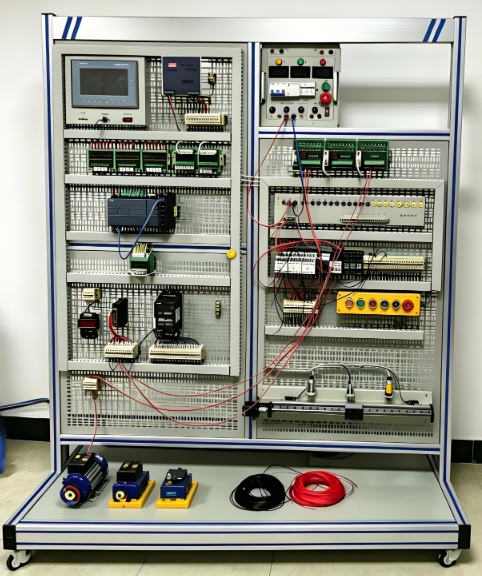

PLC电气控制综合实训台是面向高职院校、技工院校、职业培训基地及企业岗前培训的核心装备，紧扣我国工业电气自动化应用技术与器件发展趋势，兼顾实用性与先进性。整套装置采用模块式结构，集成PLC主机、变频器、触摸屏、伺服控制、步进电机驱动、模拟负载及丰富的验证演示装置，能够一站式完成从PLC基础编程到综合控制系统设计的全链路实训，是建设PLC与组态技术实训室的理想选择。

为什么实训室离不开PLC电气控制综合实训台

随着智能制造的推进，企业对电气自动化人才的技能要求已从单一PLC编程，扩展到变频器调速、触摸屏组态、伺服定位、工业通讯等复合能力。传统的单一功能实验台难以覆盖《PLC与组态技术实训室设备要求》中规定的"配置工业常用PLC、人机界面及组态软件、步进电动机、三相异步电动机，可进行PLC安装、编程、调试与维护实训"等核心指标。

PLC电气控制综合实训台正是为解决这一痛点而生：

• 模块式挂箱结构，实训项目可灵活扩展

• 三菱FX3U系列主机 + 三菱变频器 + 昆仑通态触摸屏 + 步进驱动系统一体化集成

• 配套MCGS工控组态监控软件，实现仿真化、信息化实训教学

• 仅需三相四线交流电源即可投入使用，节约实训用房

💡 对于准备建设或升级电气自动化实训基地的院校来说，选择一款综合性强、扩展性好的PLC电气控制综合实训台，能够有效支撑《可编程控制器技术》《电气及PLC控制技术》等课程的实操教学，同时满足高级工技能培训考核需求。

PLC电气控制综合实训台的核心特点

🔧 模块式结构，扩展无忧

装置采用挂箱式模块化设计，所有实训挂箱均可快速更换。主机I/O口通过光电隔离转接模块引出，既保护主机元件，又支持插接式训练与线接式实操训练两种模式。一次性建设后，后续可根据教学需要持续扩展新的实训功能。

🎯 紧贴工业现场，对标岗位技能

主机选用三菱FX3U-48MT/ES，内置64K RAM存储器、0.065μS/基本指令的高速处理能力，以及独立3轴100kHz定位功能。由简到繁的学习路径让学生循序渐进掌握工业自动化核心技术，学完即可对口就业。

🛡️ 多重安全保护，教学更安心

装置除配备电压型和电流型漏电保护器外，还设有单片机全程监控的过载或短路软截止保护功能，设有短路保护系统、漏电保护系统、接地保护、急停保护，确保设备和人身安全。

📐 工业级台体，移动便捷

设备主体框架采用128mm×34mm工业铝型材搭建，布件区为1.5mm厚钢板数控精加工网孔板，表面经酸洗磷化后高温静电喷塑。底部带轮，尺寸≥W1400×D700×H1800mm，方便移动和放置。

功能详解：一套实训台覆盖工业自动化全技术栈

PLC电气控制综合实训台的功能设计围绕工业自动化典型应用场景展开：

1. PLC编程实训：掌握数字量/模拟量输入输出模块使用方法，熟练基本编程语言与基本编程方法

2. 触摸屏组态实训：掌握触摸屏的组态编程方法，实现PLC与触摸屏的通讯

3. 变频器应用实训：涵盖面板参数设置、外部端子点动控制、多段速变频调速、PN通讯等

4. 步进电机控制实训：驱动器接线、参数设置、调试及与PLC的脉冲定位控制

5. 伺服控制实训：实现内部定位功能，支持脉冲位置控制、速度控制、力矩控制模式

6. 综合控制系统设计：利用PLC及模拟实物控制对象组成各种复杂的控制系统，进行小型工程项目设计、设备选型、安装调试

硬件配置参数一览

控制模块Ⅱ可脱离实验台单独使用，含多组中间继电器、指示灯、按钮等，控制电路使用弹簧式端子，方便灵活开展电气控制实训。

实训项目：从基础到综合的完整体系

PLC电气控制综合实训台的实训项目分为五大模块，共计30+实训任务：

一、电机控制基础电路实训

异步电动机点动、单向起动、自锁控制、具有过载保护自锁控制、联锁正反转控制、双重联锁正反转控制、星三角控制电路等经典电气控制线路。

二、PLC基础指令实训

与、或、非逻辑功能实验，定时器/计数器功能实验，跳转分支、移位寄存器、数据处理、微分位操作等。

三、PLC+变频器+触摸屏综合实训

• PLC控制电动机启停/正反转

• 触摸屏工程创建、编辑、下载与离线模拟

• 触摸屏动画元件、数值文本输入显示元件应用

• 变频器面板参数设置、外部端子点动、多段速调速

• PLC控制变频器外部端子的电机正反转

• 基于PLC数字量控制方式的多段速

• 变频器的博图参数设置与PN通讯

四、步进电机与定位控制实训

步进电机驱动器接线、参数设置、调试，以及驱动器与PLC的脉冲定位控制。

五、模拟对象综合控制实训

包含交通信号灯、自控轧钢机、多种液体自动混合、自动送料装车、电梯控制、机械手控制、五相步进电机模拟控制、加工中心刀具库选择、LED数码管、天塔之光、三相鼠笼式异步电动机Y/△转换起动等十余个工业现场模拟项目。

适用场景与采购建议

PLC电气控制综合实训台广泛适用于：

• 高职院校机电设备安装与维修、电气自动化技术等专业的《可编程控制器技术》课程实训

• 技工学校、职业培训学校、职教中心、鉴定站的PLC实操与技能鉴定考核

• 企业电气工程师岗前培训与技能提升

• 中小型自动化系统集成商的设备选型与方案验证

⚠️ 在选购PLC电气控制综合实训台时，建议重点关注三点：一是主机是否为工业主流机型（如三菱FX3U系列），二是模块扩展性是否满足未来3-5年教学需求，三是安全保护机制是否完善（漏电、过载、短路、急停四重保护）。
