国网供电所装表接电实训装置

国网供电所装表接电实训装置

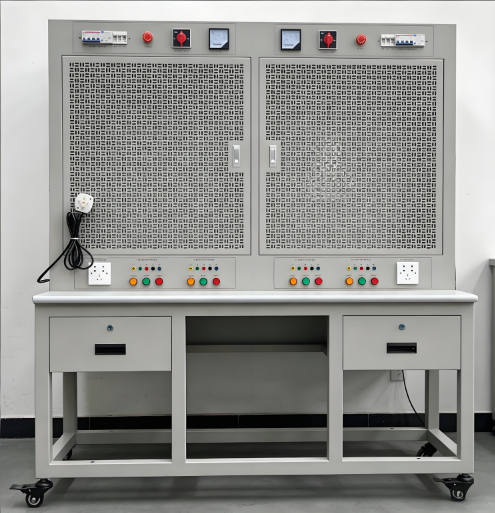

国网供电所装表接电实训装置是专为供电所装表接电人员量身定制的专业技能训练设备，采用单面双工位设计，为学员提供智能电能表及采集终端的安装、接线、调试一体化操作平台。该装置严格遵循国家电网装表接电作业规范，覆盖单相、三相三线、三相四线智能电能表与采集终端联合接线练习，接线完成后可通电调试并检查接线正确性，同时支持智能电能表和采集终端的参数设置与终端调试，是供电公司营销部、计量中心、供电所开展装表接电岗位技能培训与考核的理想选择。

为什么供电所需要配备国网供电所装表接电实训装置？

在电力行业数字化转型背景下，智能电能表与采集终端的普及对装表接电人员的技能提出了更高要求。传统的“跟师学艺”模式效率低、风险高，且难以标准化。国网供电所装表接电实训装置的出现解决了这一痛点：

• 安全第一：三相四线（3×220/380V、1.5kW）和三相三线（3×100V/100W）两种电压均通过隔离互感器与市电完全隔离，互感器封闭放置于实训屏体下方，从根本上杜绝触电风险

• 真实还原：网孔板形式可自由安装各类智能电能表、接线盒、互感器等计量设备，模拟真实装表现场

• 费控实操：配置带远程费控功能的低压励磁脱扣断路器，支持远程分闸，学员可进行费控控制回路接线练习

• 即练即检：接线完成后通电调试，实时验证接线准确性，配合参数设置训练，形成完整技能闭环

💡 对于供电公司人力资源部门或培训中心而言，采购一台国网供电所装表接电实训装置，能够快速建立标准化装表接电实训工位，大幅缩短新人上岗周期，降低现场作业差错率。

核心功能详解

1. 双工位并行实训，效率翻倍

装置采用单面双工位布局，两名学员可同时独立操作。每个工位均配有独立的网孔板、电压端子、电流回路及控制开关，互不干扰。单工位网孔板尺寸为750mm×768mm，空间充裕，可容纳智能电能表、采集终端、接线盒、互感器等多种设备。

2. 两种电压等级，覆盖典型场景

• 三相四线电压：3×220/380V，1.5kW，适用于居民小区、工商业用户的低压三相四线计量场景

• 三相三线电压：3×100V/100W，适用于高压计量柜的三相三线电压互感器二次侧场景

两种电压均由隔离互感器隔离供电，学员可在绝对安全的条件下反复练习电压回路接线。

3. 远程费控断路器，紧跟智能电网趋势

装置配备两台100A带远程费控功能的低压励磁脱扣断路器，学员可练习费控跳闸控制回路接线。这一功能直接对应国家电网推广的“远程费控”业务，让学员提前掌握智能电表与断路器联动控制的实操技能。

4. 完善的电源管理与安全保护

• 漏电保护器后端安装急停开关，采用半嵌入式安装，便于紧急停送电操作

• 各路电源安装指示灯，通电即亮，状态一目了然

• 两组进线设有万能转换开关及电压表，可切换显示不同线电压

• 装置底部配置带刹车万向脚轮，移动与固定灵活方便

技术参数一览

标准配置清单

实训项目覆盖

国网供电所装表接电实训装置可开展的实训项目包括但不限于：

1. 单相智能电能表安装与接线：火线、零线、采集终端接口的正确连接

2. 三相四线智能电能表直通式接线：经互感器接入式接线练习

3. 三相三线智能电能表经互感器接线：配合三相三线接线盒的规范化操作

4. 采集终端联合接线：电能表RS485通信线与采集终端的连接与调试

5. 费控回路接线：远程费控断路器与智能电能表跳闸回路的接线练习

6. 互感器极性判断与接线：电流互感器一次/二次穿心匝数与极性的确认

7. 通电调试与错误排查：送电后检查相序、电压、电流、功率方向是否正确，利用电能表屏幕和采集终端数据验证

8. 参数设置：使用掌机或上位机对智能电能表进行地址、费率、时段等参数设置，对采集终端进行通信参数配置

适用场景

• 国家电网各省市供电公司营销部：用于装表接电班组的日常技能训练与考核

• 供电所实训基地：作为基层供电所标准化实训室的核心设备

• 电力职业技术院校：供用电技术、电力营销等专业的计量实训教学

• 电力行业职业技能鉴定站：用于装表接电工种的技能鉴定实操考试
