机器人夹具装调实训平台

机器人夹具装调实训平台

在当前“中国制造2025”和智能制造产业快速发展的背景下，机器人夹具装调实训平台已成为各大高等院校、职业院校以及技能培训机构培养自动化专业人才不可或缺的关键设备。该平台不仅是工业机器人技术应用的缩影，更是学生从理论走向实践，掌握机器人末端执行器安装调试技能的绝佳载体。本文将全面解析这款工业机器人夹具装调实训系统的技术参数、功能配置及其在教学中的核心价值。

一、 产品概述与教学价值

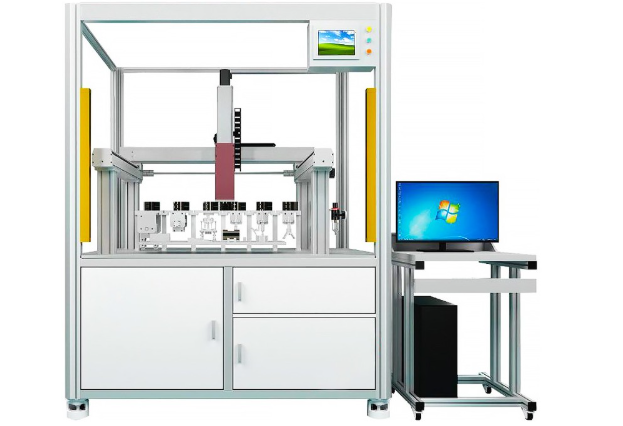

机器人夹具装调实训平台是一款高度集成的教学实训设备，它由三轴运动机器人、多种类型的工业机器人夹具（如电动、气动、吸附及专用夹具）、测试工件平台、驱动系统、电气控制系统以及完善的安全防护装置构成。该平台专为机器人夹具装调实训课程设计，旨在帮助学员快速掌握不同种类机器人夹具的结构特点、控制原理及实际应用，为深入学习机器人工作站集成、自动化产线设计等高级课程奠定坚实基础。

二、 核心技术参数

为确保设备能满足不同教学场景下的机器人装调实训需求，本平台采用了高标准的设计与制造工艺：

1. 供电要求：三相 AC 380 V±10% 50Hz，适应国内标准工业用电环境。

2. 工作环境：温度 -10～50℃，湿度 ≤90%（无水珠凝结），具备良好的环境适应性。

3. 整机功耗：≤10.0kVA，节能高效。

4. 设备尺寸：1500mm×1100mm×1850mm，紧凑型设计，节省实验室空间。

5. 安全标准：严格配备接地保护、漏电保护、断电保护等多重安全机制，完全符合国家机器人实训设备安全标准。

三、 平台功能配置详解

本机器人夹具装调实训平台在设计上充分考虑了教学演示、学生实训与安全操作的平衡，其核心功能配置如下：

1. 多重安全防护系统

安全是机器人实训的第一要务。本平台构建了立体的安全防护体系：

• 物理防护：采用有机玻璃防护墙与安全门，既保证了可视性，又实现了有效隔离。

• 智能联锁：安全门配备安全锁系统，一旦在运行时开启，会立即触发急停报警，确保人员安全。

• 区域监控：设备前部安装安全光幕，任何物体进入危险区域都会导致设备停止，极大降低了机器人装调实训过程中的风险。

2. 工业机器人安装台与操作对象工作台

• 高强度台面：采用10mm厚铝质面板，经久耐用，表面氧化处理，绝缘性好。

• 快速装夹：台面设计有标准安装槽，可快速、牢固地安装各类机器人夹具和测试工件，方便学生进行夹具拆装练习。

• 集成化接口：工作台侧面集成了信号端子盒、电磁阀、气源装置等，所有信号均通过此接口转接至电气控制柜，便于进行机器人电气控制和气动系统的集成实训。

3. 系统控制柜

控制柜是平台的“大脑”，内置主流品牌PLC、继电器等元件，并提供两种教学模式：

• 演示模式：通过PLC与人机界面（触摸屏）集成控制，展示机器人夹具装调实训平台的整体运作流程，适合教师授课演示。

• 实训模式：将机器人的I/O信号全部引出至面板安全插座。学生需要通过安全连线自行搭建控制回路，进行机器人I/O配置、电气接线和气路连接等核心实训项目，真正实现“做中学”。

四、 设备核心优势

1. 结构稳固，安全可靠：采用落地式安装，稳定性强。多重安全防护设计，让师生能够放心地进行机器人夹具调试。

2. 柔性组合，一机多用：平台具备极强的扩展性，通过更换不同类型的机器人夹具（如内夹、外夹、气吸、电吸）和测试工件，可模拟多种工业应用场景，满足从基础认知到综合技能竞赛的全方位教学需求。

五、 丰富的实训项目列表

本平台支持以下核心机器人夹具装调实训项目：

1. 电动夹具（内夹/外夹）的安装、调试与应用

2. 气压夹具（内夹/外夹）的安装、调试与应用

3. 吸附夹具（气吸/电吸）的安装、调试与应用

4. 专用夹具（模拟焊接、喷涂、打磨）的安装、调试与应用

5. 三轴机器人的PLC编程与控制方法

6. 电气控制系统的安装、调试与故障排查

7. VR虚拟现实仿真编程与调试（虚实结合）

六、 完整配置清单（节选关键部件）
