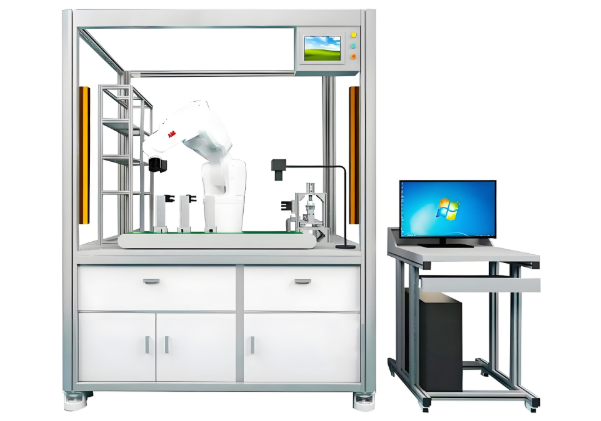

工业机器人视觉识别应用实训平台

工业机器人视觉识别应用实训平台

在“工业4.0”与人工智能技术深度融合的时代背景下，工业机器人视觉识别应用实训平台已成为高职院校、技工院校及企业培训中心开展机器视觉与机器人协同技术教学的核心载体。该平台以工业机器人与机器视觉为核心，系统整合了机械、气动、运动控制、电气控制、伺服驱动、变频调速、传感检测、条码/RFID识别、编码器及PLC控制等多项先进技术。模块化的结构设计使其能够灵活组合，实现对高速传输线上不同物料的快速检测与精准组装，是培养工业机器人视觉系统集成人才的理想实训设备。

本文将从技术参数、功能模块、实训项目等多个维度，全面解析这款工业机器人视觉识别应用实训平台的教学价值与应用前景。

一、 平台总体概述与教学定位

本工业机器人视觉识别应用实训平台专为实训教学量身打造，既可完成六轴机器人示教、定位、抓取、装配、物流等单项训练，也可开展综合性项目训练。在此平台上，学员能够进一步拓展至产品柔性包装、零件组装、激光焊接、三维检测、点胶、锁螺丝等实际工业应用项目。通过机器人视觉检测与智能抓取的反复练习，学生可快速掌握工业机器人视觉应用的核心技能，为未来从事自动化产线调试、机器视觉工程师等岗位打下坚实基础。

二、 核心设备详细技术参数

（一）工业机器人本体与控制系统

1. 机器人本体：

• 6自由度串联关节型工业机器人，结构紧凑。

• 工作范围560~600mm，额定负载≥3kg。

• 重复定位精度优于0.01mm，满足精密视觉引导抓取需求。

• 安全性能：支持安全停、紧急停、2通道安全回路监测、3位启动装置。

• 手腕集成信号源≥10路，集成气源≥4路（≥5bar）。

2. 控制器：

• 搭载先进工业机器人控制软件与高级编程语言。

• 内置数字量I/O：≥16路输入/16路输出。

3. 示教器：

• 图形化彩色触摸屏，配备操纵杆，支持热插拔。

4. 底座：铝合金材质，尺寸250mm×250mm×15mm。

（二）快换工具系统（1套）

本平台配备机器人工具快换系统，可实现不同末端执行器间的自动切换，大幅提升机器人视觉识别应用实训效率：

• 工具快换模块：法兰端模块，支持6路气动信号，额定负载≥3kg，厚度38mm，重量125g。

• 胶枪工具：铝合金外壳，总长135~145mm，可更换笔芯，笔芯可窜动10mm防撞，用于模拟涂胶轨迹编程。

• 夹爪工具：气动驱动，内径20mm，闭合夹持力≥40N，开闭行程9~10mm，重复精度±0.01mm，适合搬运码垛物料。

• 吸盘工具：铝合金结构，配备4mm吸盘1个、20mm吸盘2个，可抓取芯片零件及盖板。

• 锁螺丝工具：铝合金材质，实现对M4内六角螺钉的锁紧。

（三）视觉检测单元（1套）——机器视觉核心组件

视觉系统是本平台区别于普通机器人实训平台的关键所在：

• 相机：CCD彩色检测，有效像素≥1600×1200，摄像面积≥7.1mm×5.4mm。

• 场景与图像：场景数≥128个，可存储图像≥40张，支持流程编辑功能。

• 通信：支持RS-232C串行、Ethernet网络通信；并行通信提供高速输入1点、高速输出4点、通用输入9点、通用输出23点。

• 监控输出：DVI-I接口，配合≥10英寸显示器即时显示检测结果与图像，方便视觉检测参数调整。

• 环形光源：内圆直径90mm，外圆直径120mm，24V/440mA供电。

（四）其他关键功能单元

• 涂胶单元：3D轨迹图板≥440mm×250mm，含拱形面、圆形、三角形、复杂轮廓等轨迹，配备TCP标定尖锥与两张轨迹图纸。

• 码垛单元：原料台利用高度差自动排列物料，码垛台POM材质110mm×110mm，模拟物料PVC工形设计，可完成搬运码垛实训。

• 装配检测单元：含4个功能相同的装配检测工位，与机器人配合完成PCB异形芯片安装与检测。安装平台气动驱动，有效行程≥200mm，检测支架带有LED导光板，底板红绿灯指示安装正确性。

• 螺丝供料单元：全自动旋转式分料，供料速率约1粒/秒，适用于M4内六角螺钉。

• 原料料库：单层≥4个料区，弧形设计内圆半径500~550mm，方便机器人抓取。

• 电子产品PCB电路板：5套，含异形芯片（圆形、矩形、方形等不同颜色）、PCB板（120mm×120mm，厚12mm）及盖板（120mm×120mm，厚5mm），每套线路图与芯片位置不同，代表不同电子产品。

• 操控面板：含启动/停止/模式控制/急停按钮、状态指示灯、故障设置点、快接插口、工业触摸屏（7英寸TFT，分辨率800×480，Flash 128MB，RAM 128MB）。

• 总控系统：国际知名品牌高性能PLC，模块化设计支持6个扩展；光栅传感器（8光轴，间距40mm）；摄像头（2.8mm广角，720p，IP66，WiFi云端存储）；供气系统（600W，排气量118L/min，最大压力8bar，储气罐24L，静音无油）。

• 工作台架：铝合金框架+有机玻璃门，整体尺寸2200mm×1350mm×700mm，台面铝合金T型槽2100mm×1100mm×20mm，底部万向脚轮+固定支撑。

• 配套工具：全套安装调试工具（内六角扳手、活动扳手、螺丝刀、万用表、编程线、U盘等）。

三、 平台核心优势

1. 视觉与机器人深度融合：将工业机器人视觉识别应用贯穿于整个实训流程，从视觉定位、检测到抓取、装配，培养学生系统化思维。

2. 模块化柔性设计：各单元独立可拆，支持自由组合，满足从基础技能到综合项目的阶梯式教学需求。

3. 贴近真实工业场景：涵盖涂胶、码垛、装配检测、锁螺丝等典型工艺，实训项目与企业实际应用无缝对接。

4. 安全与开放性兼备：配备光栅、急停、安全门等防护，同时提供大量快接插口与故障设置点，锻炼学生排故能力。

四、 典型实训项目推荐

• 六轴机器人示教与编程基础

• 视觉引导下的物料定位与抓取

• 基于机器视觉的PCB芯片装配与检测

• 机器人工具快换与自动切换编程

• 涂胶轨迹规划与TCP标定

• 码垛工艺与路径优化

• 螺丝供料与自动锁付

• 综合柔性生产线联调（视觉+机器人+PLC）
