在电子信息工程、通信工程等专业的基础教学中，通用电子技术实训装置扮演着至关重要的角色。它不仅是《电子电路基础》、《模拟电子技术》、《数字电子技术》、《模拟电路装接调试与维修》等核心课程不可或缺的实践教学平台，更是培养学生工程实践能力、巩固理论知识的理想载体。本装置以其高度的通用性、完善的安全性和模块化的创新设计，为高校、职业院校提供了先进的电子技术实验实训解决方案。

一、 产品核心特点与教学优势

本通用电子技术实训台专为现代电子技术教学需求设计，具备以下突出特点：

1. 模块化创新设计：实训核心采用独特的“积木式”电路搭建方式。所有弱电电路均封装于透明元件创新模块盒中，盒体透明直观，盒盖印制防刮电路图。模块可与通用九孔万能插件板无缝配合，学生可像搭积木一样自由组合电路，极大地激发了创新思维，简化了实训准备。

2. 完善的保护与测量体系：装置集成多重安全保护，包括接地保护、漏电保护开关，并使用高绝缘安全型插座、导线，完全符合国家标准。同时，配备高精度数字显示函数发生器、交直流电源、电压电流表等，构成了一套完整的电子技术实训测量系统。

3. 人性化与智能化管理：实训桌设计科学，配有大型储物柜，所有电子技术实训模块和工具可规范存放，提升管理效率。主机箱集成了DDS函数信号发生器、稳压电源、功率放大器等，功能齐全，操作智能。

4. 坚固耐用的高品质结构：整套电子技术实训设备采用优质铝型材框架和非焊接的压铸连接工艺，结构牢固，美观大气。实训桌面耐磨抗压，整体设计符合现代实验室审美与长期使用的耐用性要求。

二、 通用电子技术实训设备详细技术规格

三、 装置结构深度解析

1. 实训主机箱功能详解

主机箱为钢制喷塑结构，是电子技术实训装置的“心脏”，集成以下单元：

• 电源系统：提供多组安全稳压电源，包括交流调压输出、低压交直流输出、双路0-30V连续可调直流稳压电源等，满足各类电路供电需求。

• 信号源与测量系统：采用DDS技术的函数发生器，可输出正弦波、方波、三角波，频率范围0.1Hz-3MHz，并内置高精度频率计。同时提供外测交直流电压表、电流表。

• 辅助功能单元：包含单次脉冲源、音频功率放大器等，方便信号寻迹、电路测试和趣味电子制作。

2. 创新性实训桌与九孔板

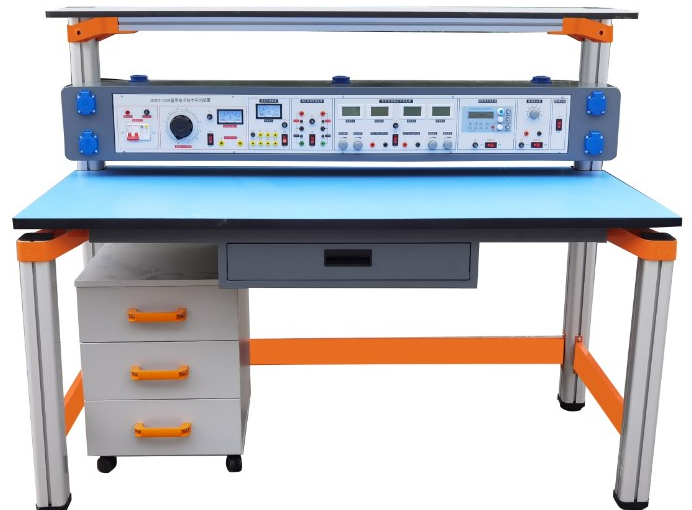

• 实训桌：采用工业铝型材结构，承重性强。中央镶嵌超大尺寸（约35cm×90cm）通用九孔万能插件板，板面分布1134个互联插孔，内部嵌有126组一体化铜质嵌件，接触可靠，耐用性强。

• 积木式实训模式：所有透明创新实训模块均可直接插在九孔板上，直观、快速地构建电路，真正实现“模块化电子技术实训”。

3. 模块与储物系统

• 透明元件盒：每个元件盒独立封装一个实训电路单元，盒体透明，元件一目了然；盒盖印刷永不磨损的电路符号与原理图。采用压卡式结构，维护极其方便。

• 移动储物柜：底部配备带制动功能的万向轮，便于电子技术实训室内灵活移动与整理，实现资源的规范化管理。

四、 所支持的实训项目概览（超过200项）

该通用电子技术实训装置配套丰富的透明模块，可完成从基础到进阶、从模拟到数字的全面实训，涵盖以下四大类超过200个实训项目，是功能强大的电子技术综合实训平台：
