电气控制系统安装与调试实训考核装置
为满足现代制造业对复合型电气技术人才的迫切需求，解决传统实训设备功能单一、贴近度不足的问题，我司成功研制了这款高度集成、功能强大的电气控制系统安装与调试实训考核装置。本装置以工业标准配电柜为载体，创新性地融合了电气安装、PLC控制、驱动技术、人机交互、传感检测及故障诊断等核心技术，构建了一个从电路设计、器件装调到程序编程、系统调试与排故的一体化电气控制实训考核平台。它完美支撑了《电气控制与PLC应用》、《电机与拖动》、《自动化系统集成》等核心课程的教学与实训，旨在系统性、进阶式地提升学生的电气系统安装、调试、编程与维护等核心职业能力。
一、 装置核心定位与设计理念
本装置不仅仅是一台实训设备，更是一个完整的柜式电气控制技术实训解决方案。其设计紧密围绕“教、学、做、评”一体化理念，具备以下突出特征：
高度集成，真实模拟：在一个标准的配电柜内，集成了继电控制、PLC（可编程逻辑控制器）、变频器、伺服驱动器、步进驱动器、温度控制器、HMI（触摸屏）及各类传感器。装置支持速度、温度、位置等多参量的实时手工给定，实现了对工业控制过程的真实模拟，构建了工业级电气控制实训环境。

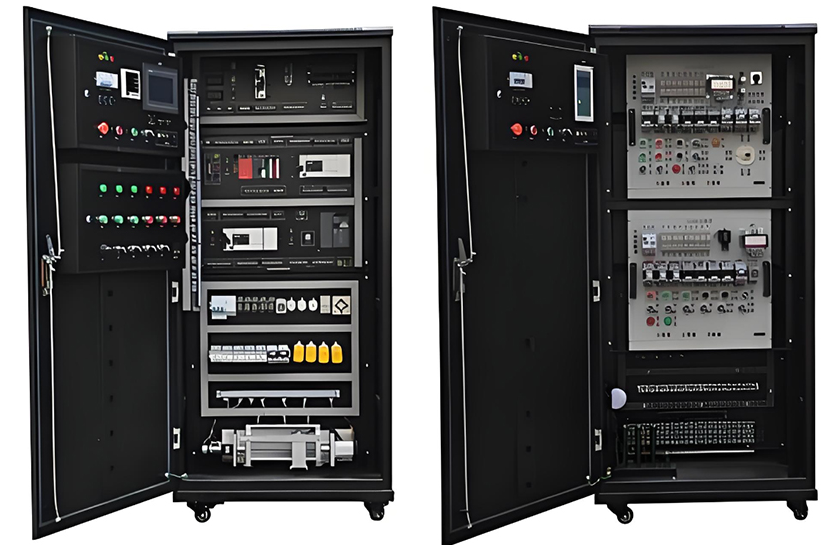

柜式结构，紧凑高效：采用850mm×800mm×1800mm的标准柜体，双面布局，科学合理地布置了所有电器元件与接线端子。这种教学柜式实训考核平台设计，极大地节约了场地空间，实现了结构紧凑、功能齐全的设计目标，内部照明与清晰的标识使实训操作更加便捷高效。
模块组合，灵活扩展：核心控制元件采用导轨式安装，布线采用前布线线槽工艺。整个系统采用模块化设计，用户可根据不同的教学重点（如侧重PLC、或侧重驱动技术）选择配置，并通过调整参数实现不同的控制需求，体现了模块化电气安装调试设备的灵活性。
二、 主要技术规格参数
输入电源：三相五线制 AC 380V ±10% 50Hz
工作环境：温度-10℃ ~ +40℃；相对湿度 <85% (25℃)；海拔 <2000m
装置容量：< 1.0 kVA
装置外形：850mm (宽) × 800mm (深) × 1800mm (高)
安全保护：具备完善的漏电、过载、短路保护功能，符合国家相关安全标准，确保实训过程安全可靠。
三、 系统结构与功能特点
本电气控制实训考核柜由控制柜主体、外置受控对象（如电机机组）及配套电脑桌组成，形成一个完整的闭环实训系统。
控制柜主体：作为电气安装与调试核心平台，柜内集成了电源单元、PLC控制单元、驱动单元（变频、伺服、步进）、继电保护单元、仪表单元及接线端子排。所有控制点与通讯接口均引至专用接线板，方便学生进行线路连接与测量。
工业级安装工艺：PLC、变频器、接触器等元件采用标准导轨安装；布线采用工业线槽板前布线方式，整齐规范；柜体进出线采用工业软管接头，完全还原了电气柜的实际生产安装场景。
外置受控对象：将电机、编码器、传感器等执行与检测机构外置，便于学生直观观察设备运行状态，理解控制逻辑与机械动作的关联。
四、 覆盖全技术链的进阶式实训项目体系
本装置可支持从基础电工技能到高级自动化系统集成的数十个实训项目，构建了循序渐进的电气控制系统综合训练课程体系。
第一阶段：基础电工与继电器控制技能
此阶段聚焦传统电气控制，夯实基础。项目1-21涵盖了仪表使用、电机经典控制电路（如直接起动、正反转、Y-△降压起动、能耗制动、顺序控制、行程控制）及典型机床电路（如车床、电动葫芦）的安装、接线与调试。这是维修电工技能考核的核心内容。
第二阶段：PLC、变频器与触摸屏应用技术
此阶段进入现代工业控制核心。项目22-34重点训练：
变频调速技术：参数设置、多段速控制、工变频切换、基于PLC模拟量与通信的控制。
PLC逻辑与通信控制：电机顺序控制、多台PLC主从站通信。
人机界面（HMI）组态：触摸屏编程，实现对电机点动、正反转、星三角启动、变频调速的触摸屏组态监控与控制。
第三阶段：精密运动控制与过程控制技术
此阶段面向高端应用，培养精密控制能力。项目35-45深入训练：
步进与伺服系统：驱动器参数设置、PLC开环/闭环控制（结合编码器）。
过程控制：温度控制器调试、热电阻使用、基于PLC的温度过程控制。
传感器集成应用：各类传感器的接线、调试及在PLC位置控制中的应用。
第四阶段：综合应用与故障诊断能力
此阶段培养系统思维与工程实践能力。项目46-48是综合性与挑战性的体现：
系统通讯集成：实现多台PLC网络化通信。
典型机床电路故障排除：针对X62W铣床、T68镗床等经典电路，设置并排除常见故障，强化学生的电气控制系统故障诊断与维修能力。
