自动生产线装配与调试实训装置

自动生产线装配与调试实训装置

为深度契合现代制造业智能化、柔性化的发展趋势，满足高等院校、职业院校在机电一体化、电气自动化、机器人技术等专业领域对高端复合型技能人才的培养需求，我司隆重推出这款技术领先、功能完备的自动生产线装配与调试实训装置。本装置深度融合了机械装配、电气控制、传感检测、气动技术、PLC编程、变频调速、人机交互及工业网络等核心技术，是一个高度仿真的模块化自动化生产线实训平台。它专为《机电一体化系统》、《自动化生产线安装与调试》、《PLC控制技术》等核心课程及全国职业院校技能大赛量身打造，旨在全面、系统地提升学生的设备装调、程序设计、系统集成与故障排查等综合工程实践能力。

一、 装置核心构成与设计理念

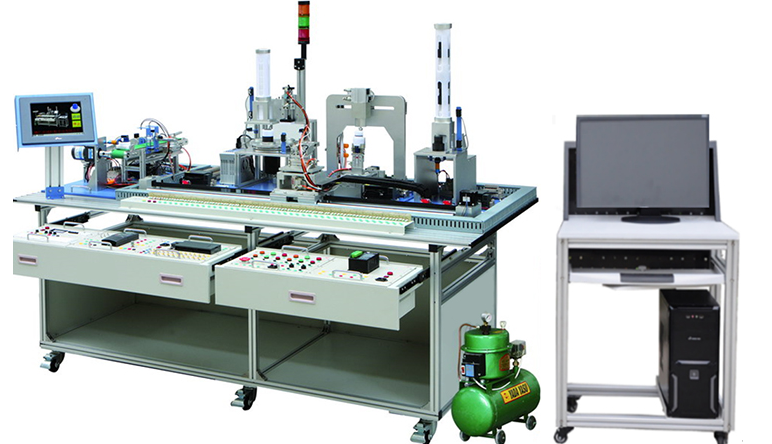

本自动生产线装配与调试实训装置是一个完整的机电一体化教学实训系统。其核心由铝合金导轨式实训台、多种可拆卸的机械功能单元（如井式上料机构、气动机械手、加工机构、物件包装机构、物料分拣装置等）、以及国际主流的控制模块（集成三菱FX3U系列PLC、西门子S7-1500系列PLC、三菱/西门子G120变频器、西门子/昆仑通态触摸屏）组合而成。

创新性设计理念体现在：

• 模块化组合设计：整体采用开放式、拆装式结构。各机械部件、控制模块均采用标准接口，可根据教学或竞赛要求，灵活组装成不同功能的小型自动化生产线实训模型。这种设计完美支持了机电一体化设备装调一体化教室的建设需求。

• 双品牌兼容平台：同时集成三菱与西门子两大工业品牌的主流控制器与驱动设备，使平台既能进行单一品牌技术深挖，也能进行跨品牌系统对比与集成，极大地拓展了教学与训练的广度与深度。

• 赛教融合，可扩展性强：设备严格遵循全国职业院校技能大赛“自动化生产线安装与调试”赛项规程要求设计，同时预留了充分的扩展接口，可便捷添加新模块，升级为更复杂的智能生产线综合实训系统，满足不同层次教学与科研需求。

二、 主要技术规格参数

• 输入电源：三相五线制 AC 380V ±10% 50Hz

• 工作环境：温度-10℃ ~ 40℃；湿度 ≤90% (25℃)

• 装置尺寸：约 1200mm (长) × 800mm (宽) × 1500mm (高)

• 整机功耗：≤ 1.5 kW

• 安全保护：配备接地、漏电、短路等多重保护，使用高绝缘安全插座与导线，符合国家教学设备安全标准。

三、 系统结构与核心模块详解

本自动化生产线实训考核装置结构清晰，模块功能明确，贴近工业现场。

1. 主体框架：采用高强度铝合金导轨式实训台，作为各功能单元的安装基础，承重性好，布局灵活。

2. 控制核心单元：

• PLC控制模块：配备多点数的西门子PLC等，构成系统控制大脑。

• 变频驱动模块：集成西门子变频器，用于驱动三相异步电机，实现传送带等的无级调速控制。

• 人机交互模块：配备7英寸MCGS等品牌触摸屏，用于工艺流程监控、参数设置与系统操作。

3. 电源与信号单元：提供稳定安全的交直流电源，并集成按钮、指示灯、蜂鸣器、急停开关等，构成完整的主令与指示电路。

4. 一体化接线系统：采用独创的接线排，将传统接线端子与安全插座结合，既保证了电路连接的规范性与可靠性，又提升了实训效率与安全性。

5. 五大核心执行机构（机械功能模块）：

• 井式上料机构：模拟仓储存取，完成工件的自动推出，包含气缸、光电传感器、磁性开关等。

• 四自由度气动机械手：采用SMC高端气动元件，实现工件的精准抓取、搬运、旋转与放置，是自动化装配调试训练的关键。

• 模拟加工机构：集成步进电机、滚珠丝杠、主轴电机等，实现工件的二维平面运动与模拟加工（如钻孔、铣削）。

• 物件包装机构：包含旋转工作台、冲压单元等，模拟多工位装配与包装流程。

• 智能物料分拣装置：由变频器驱动的传送带、电感传感器、光纤传感器、推料气缸等组成，能按材质、颜色等属性对工件进行自动分拣。

四、 覆盖全面的实训项目体系

基于该自动生产线装配与调试实训装置，可开展从基础到综合、从单一技能到系统集成的全系列实训，构建四级能力递进训练体系。

第一级：气动与传感技术基础

• 项目1-6：涵盖气动方向、速度、顺序、摆动控制回路的安装与调试，以及气动机械手的组装。重点掌握SMC气动元件的使用与气动系统安装调试技能。

第二级：电气控制与PLC编程基础

• 项目7-14：完成电机正反转/调速的PLC控制、各气动机构的PLC程序编写、到皮带机乃至整个机电一体化设备控制程序编写。核心在于掌握PLC在自动线中的应用。

第三级：机电设备装调与机械联调

• 项目15-20：训练机械部件（如传动机构、皮带机、机械手、分拣机构）的精密安装、机械精度（如同轴度）调整、以及单站设备的机械与电气联合调试能力。

第四级：自动控制系统集成与综合调试

• 项目21-27：此为最高层次的综合训练。包括多传感器系统调试、步进电机精确定位控制、基于PLC与触摸屏的自动生产线控制系统集成、PLC与变频器的通讯控制，直至完成整条自动化生产线安装与调试项目的联机总调。此阶段着重培养系统思维和解决复杂工程问题的能力。
