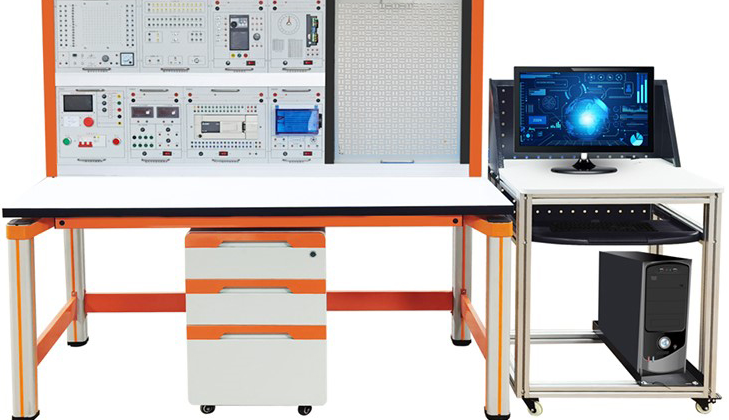

电气运行及控制分析平台
为深化职业教育改革，适配机电一体化技术、电气自动化技术、工业机器人技术等多专业实践教学需求，我司创新推出了这款功能强大的电气运行及控制分析平台。本平台集成了电工技术、电子技术、PLC控制、变频调速及工业网络通信等核心实训模块，结合配套的电工电子技术实训操作台及多套实训挂箱，构建了一个从电路基础到智能控制系统、从验证性实验到创新性设计的电气控制综合实训平台。它不仅能够满足《电工基础》、《电子技术》、《PLC原理及应用》、《电机与拖动》等课程的常规实验教学，更能支撑课程设计、毕业设计及技能竞赛，旨在全方位培养学生的电气系统分析、运行维护、程序设计及创新解决工程问题的综合实践能力。
一、 平台核心定位与特点
本电气运行及控制分析平台不仅是实验设备，更是开放的电气控制技能训练中心。其核心任务在于：
承担核心教学：主要承担可编程控制器（PLC）相关实验、课程设计及毕业设计，使学生深度掌握电气控制方法与PLC应用技术。
实现能力跃升：通过电气控制系统与PLC实验，强化学生的实践动手能力、系统分析能力与创新意识。
模块化灵活组合：平台采用独特的“实验台+功能模块+实训挂箱”结构，形成高度灵活的模块化电气实训装置，支持按需配置，轻松升级。
平台核心特点如下：
一体化集成设计：将电工、电子、PLC、变频、触摸屏、网络通信等实训功能有机整合，构建了一个完整的工业电气控制分析实训系统。
高安全可靠结构：
主体采用铝合金实验台，经阳极氧化处理，坚固耐用。
功能模块箱体采用高温静电喷塑，面板采用高绝缘性环氧树脂板，配合彩色印刷工艺，安全美观，标识持久。
具备完善的漏电压、漏电流保护，符合国家安全标准。
模块化智能维护：采用可拆分“模块”设计，功能组合自由，且单个模块故障可快速寄回维修，极大降低了后期维护成本与时间，保障了电气自动化实训平台的持续高效运行。
工业级实训环境：实验模块采用隐藏式导轨安装，连接件牢固可靠，营造接近工业现场的实操环境。
二、 主要技术性能指标
输入电源：三相四线（或三相五线制）AC380V ±10% 50Hz
工作环境：温度-10℃ ~ +40℃；相对湿度 <85% (25℃)；海拔 <4000m
装置容量：< 0.5 kVA
外形尺寸：约 1500mm × 700mm × 1680mm
安全保护：配备多重漏电、过载、短路保护装置，安全可靠。
三、 综合实训项目体系
本电气运行及控制分析平台可开展的实训项目覆盖从基础到综合、从模拟到实物的全过程，形成一个立体的技能培养体系。
（一）PLC控制核心技能实训
此部分作为PLC控制分析平台的核心，构建了完整的编程与应用能力训练链。
PLC基本技能实训：认知PLC软硬件、基本指令练习、程序下载调试。
PLC模拟控制应用实训：涵盖数码显示、交通灯、水塔水位、送料装车、传送带、流水线、混合装置、成型机、全自动洗衣机、电镀线、轧钢机、邮件分拣、自动售货机、机械手、多层电梯、加工中心等二十余个经典模拟控制项目，通过MCGS组态软件进行动态仿真与监控。
典型电动机PLC控制实操：实现三相异步电动机的点动、自锁、正反转、Y/△降压起动等电动机的PLC控制实训。
（二）PLC、变频器、触摸屏综合应用实训
此模块体现了现代电气控制技术的融合，是培养系统集成能力的关键。
变频器功能参数设置、多段速控制、模拟量调速、PID控制。
PLC与变频器控制：通过外部端子、模拟量、通信等多种方式控制变频器运行。
触摸屏（HMI）组态与应用：基本指令控制、画面设计、参数设置。
PLC、触摸屏、变频器网络通信综合实训，实现基于现场总线的电气控制实训。
（三）工业网络通信综合实训
适应工业互联网发展趋势，开设高级通信实训。
PLC与变频器RS485通信。
PLC主机间的PROFIBUS-DP、PROFINET工业网络通信。
PLC、变频器、触摸屏组网综合应用，构建小型工业控制系统。
（四）PLC实物控制与对象实训
温度控制器调试与PID控制。
三维运动控制模型调试，将程序逻辑与物理对象直接关联。
（五）电工电子技术基础实训（扩展）
通过配套的电工电子技术实训操作台及挂箱，可独立或结合平台完成：
电工技术：仪表使用、定理验证、三相电路、变压器、电机控制等。
模拟/数字电子技术：包括单级/多级放大、运算电路、波形发生、滤波器、逻辑门电路、触发器、计数器、A/D与D/A转换、数字钟、交通灯控制器等数十个实验项目，夯实学生的电子技术分析基础。
