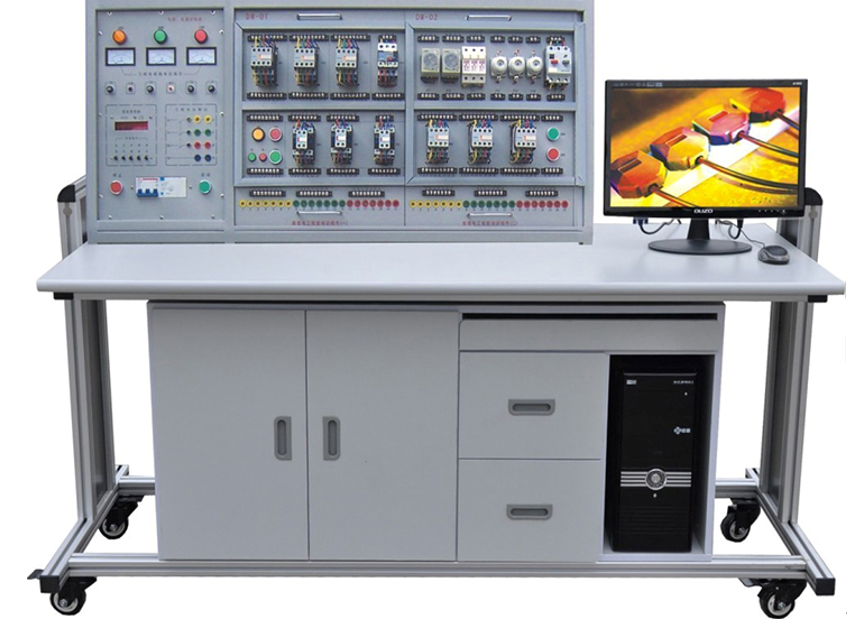

电力拖动PLC技能实训装置

电力拖动PLC技能实训装置

为满足我国职业院校、技工学校及相关培训机构在电气自动化、机电一体化等专业领域的实操教学、技能培训与鉴定考核的迫切需求，我公司深入研析了《电力拖动控制》、《PLC原理及应用》、《变频调速技术》、《工厂电气控制》等多门核心课程的教学大纲与实训要求，成功研制出新一代模块化电力拖动PLC技能实训装置。本装置集电力拖动控制、可编程控制器（PLC）技术、变频应用等多种功能于一体，采用开放式模块化挂箱设计，不仅实训项目丰富、扩展性强，还能无缝扩展至电工基本技能等更多实训领域，是构建高水平PLC与电气控制实训室的理想选择。

一、 产品核心特点与优势

本款电力拖动PLC技能实训装置在设计上充分考虑了教学便利性、工业接近性及操作安全性，主要具备以下突出特点：

1. 模块化设计，灵活扩展：所有电气控制线路单元均集成于独立挂箱，构成标准的电力拖动实训模块。这种设计使得操作更换无比便捷，既能完成基础教学项目，也能轻松扩展变频调速技术实训等高级功能，实训内容兼具典型性、实用性与前瞻性，完美适配可编程控制器电力拖动实训平台的教学需求。

2. 电源要求低，节省空间：整套PLC技能实训操作台仅需接入三相四线制交流电源即可投入运行，占地面积小，有效节约实训室空间与基建成本。

3. 多重安全保护，实训更安心：装置集成电压型与电流型双重漏电保护系统，确保师生操作安全。各电源输出均配备智能软截止保护功能，有效防止误操作导致的设备损坏。这体现了电力拖动PLC实训装置安全操作规范的设计理念。

4. 智能考核与管理：控制屏内置高精度定时器兼报警记录仪，可为学生技能考核提供统一、公正的时间标准与评分依据，并能自动记录操作错误次数，实现了电气控制技能训练装置的智能化管理。

5. 工业级布线，贴近实战：所有元器件信号均引至专用接线端子，学生直接在端子上完成接线，有效保护了核心器件。配合工业标准线槽走线方式，营造出高度贴近真实生产环境的工业电气控制实训平台氛围。

二、 主要技术性能参数

• 工作电源：三相四线（或三相五线制） AC380V ±5% 50Hz

• 工作环境：温度-5℃ ~ +40℃，相对湿度 <85% (25℃)

• 整机容量：< 1.0 kVA

• 装置外形尺寸：约 1300mm（长）× 700mm（宽）× 1400mm（高）

三、 装置标准配置详解

（一）电源控制屏

屏体为铁质双层亚光密纹喷塑结构，坚固耐用。作为电力拖动与PLC控制实训设备的动力与控制核心，具备以下功能：

• 采用无线遥控控制电源输入，经漏电保护器、总开关后，由接触器配合启停按钮进行安全操作。

• 配备三只450V指针式交流电压表，实时监测三相输入电压；三只电源指示灯显示通电状态。

• 提供三相四线电源输出，内置全程监控系统，具备过载或短路软截止保护及声光告警功能。

• 集成定时报警记录仪，兼具时钟、考核定时、自动切断电源及记录操作故障次数等功能。

（二）实训桌

采用铝木混合结构，桌面为防火、防水、耐磨的高密度板，配有抽屉与储物柜，方便存放PLC实训组件及工具。

（三）核心实训组件清单

1. DW-71 电力拖动培训组件（一）

2. DW-72 电力拖动培训组件（二）

3. DW-73 电力拖动培训组件（三）

4. PLC主机及转换器培训组件（采用西门子S7-200smart CPU SR40，数字量24输入/16输出，带以太网及485接口）

5. 编程通讯电缆

6. PLC仿真教学软件

7. 工控组态软件

8. 三相鼠笼式异步电动机（380V，Y/△接法，带离心开关） 2台

四、 可完成的实训项目

（一）电力拖动控制技能实训

该部分通过电力拖动实训模块，可完成二十余个经典控制线路实训，包括：

• 基础控制：闸刀开关、接触器点动与自锁正转控制、具有过载保护的正转控制。

• 正反转控制：倒顺开关控制、接触器联锁、按钮联锁及双重联锁的正反转控制。

• 行程与降压启动：自动往返控制、串联电阻降压启动（手动/时间继电器控制）、Y/△降压启动（手动/接触器/时间继电器/自动控制）。

• 制动与典型机床电路：半波与全波整流能耗制动、反接制动、C620/C6163车床、电动葫芦等经典电气控制线路。

（二）PLC控制综合技能实训

利用西门子PLC实训设备，完成从基础指令到复杂系统的编程与应用训练：

• 逻辑与功能测试：基本逻辑指令、定时器计数器应用、跳转分支、移位寄存器、数据操作等。

• 电动机的PLC控制：实现三相异步电动机的自锁正转、正反转、Y/△启动、降压启动、能耗制动等经典控制。

• 复杂系统控制：艺术彩灯控制、对传统C620/C6163车床线路、电动葫芦线路进行PLC技术改造与编程。

五、 典型实训室配置方案（以24座为例）
