电气控制与PLC实验平台

电气控制与PLC实验平台

在智能制造与工业自动化浪潮的驱动下，掌握坚实的电气控制与可编程控制器（PLC）技术已成为现代工程技术人才的核心能力。本电气控制与PLC实验平台（亦称PLC综合实验台）正是为响应这一时代需求，专为高等院校、职业院校及技术培训机构设计的现代化、综合性教学实训解决方案。它深度融合了传统电气控制技术与现代PLC编程及人机交互技术，旨在系统性培养学生在电气控制系统设计、安装、调试、PLC程序开发与设备维护等方面的综合实践能力，是电气自动化实训室与PLC实验室建设的理想核心设备。

一、平台核心定位：从基础到综合的一站式解决方案

本电气控制与PLC综合实训平台精准定位于电类、近电类及相关专业的核心教学环节。它不仅为《电气控制技术》、《PLC原理及应用》、《自动化生产线安装与调试》等课程提供了丰富的实验项目支撑，更能承担课程设计、毕业设计及技能竞赛培训等综合性任务。通过在该平台上的系统训练，学生能够：

• 深化理论理解：将抽象的电气原理、PLC指令转化为直观的工程实践。

• 掌握核心技能：熟练掌握电气线路安装、PLC编程调试、触摸屏组态、变频器应用等关键技术。

• 培养工程思维：建立起从控制系统设计、器件选型、安装接线到系统联调的全流程工程观念。

• 激发创新意识：开放的模块化设计鼓励学生进行二次开发与创新实验。

二、平台核心特点：安全、灵活、高效

1. 模块化安全设计：所有电气控制元器件均集成于模块之上，并通过高低压分离的安全插座引出接线端子。学生使用专用安全导线进行插拔式连接，彻底杜绝了误接强电的风险，极大保障了实训安全，同时降低了元件损耗。模块化设计也使功能扩展或开发新实训项目变得异常便捷。

2. 结构紧凑，功能集成：平台只需接入三相四线制电源即可投入运行，占地面积小，有效节约实验室空间与基建投资。一体化的设计将电源、控制器、执行对象、人机界面有机整合，提供了一个高度仿真的工业微缩环境。

3. 理实深度融合：平台覆盖了从基础继电器控制到高级PLC、触摸屏、变频器综合应用的完整技能链，实现了电气控制与PLC技术的无缝衔接教学。

三、电气控制与PLC实验设备技术参数

四、设备组成与结构特点

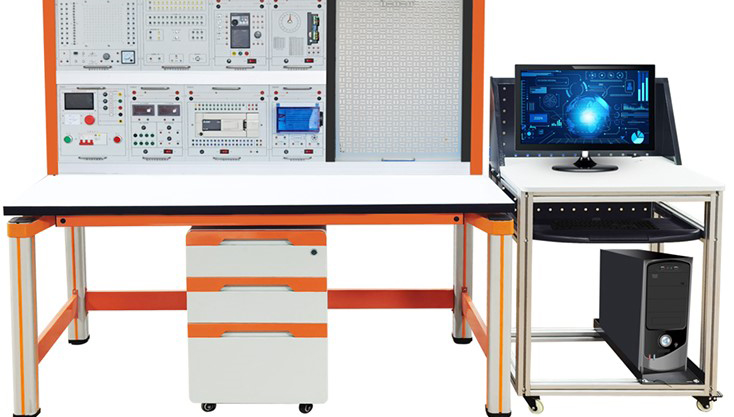

本平台由实训功能模块、主体操作台及辅助设施三大部分构成，设计以人为本，兼顾耐用性与实用性。

1. 主体实训台：采用高强度工业铝型材框架，结构稳固，承重性强。台面采用高绝缘等级的特制层压板，安全耐用。底部装有导向轮，方便移动定位。

2. 实训储物柜：采用一体成型钣金工艺，配有大容量抽屉和带刹车万向轮，方便存放工具、导线及实训模块，保持实验室整洁有序。

3. 模块化实训挂件（核心）：

• PLC主机单元：搭载主流品牌可编程控制器（如三菱FX系列或西门子S7-1200系列），所有I/O点开放，便于接线测试。

• 电气控制基础模块：集成断路器、接触器、继电器、按钮、指示灯等低压电器，用于完成传统电气控制线路的安装与调试。

• 人机界面（HMI）模块：配备彩色触摸屏，用于学习监控画面组态、数据交互与故障报警设置。

• 驱动与执行模块：可包含变频器、步进/伺服驱动小单元、三相异步电机等，实现运动与速度控制实训。

• 对象模拟模块：提供交通灯、传送带、电梯、机床模型等多种工业场景的模拟板，用于程序逻辑验证。

五、全面的PLC与电气控制实训项目体系

本平台支持多层次、递进式的实训教学，项目涵盖基础、综合与创新应用。

（一）PLC基础编程与典型应用实训

1. 基本指令实训：与/或/非逻辑、定时器、计数器、移位寄存器、数据处理等。

2. 典型项目模拟控制：三层电梯、自动售货机、机械手、全自动洗衣机、多种液体混合、邮件分拣、交通灯等超过30个经典案例。

3. 机床电气系统PLC改造：涵盖CA6140车床、X62W铣床、T68镗床、M7120磨床、Z3050摇臂钻床等主流机床的PLC控制系统改造，极具工程实践价值。

（二）高级综合应用与系统集成实训

1. 人机界面（HMI）应用：触摸屏指示灯、开关、数据输入/显示、报警、棒图、表针控件等对象应用；基于触摸屏的电机Y/△启动控制。

2. PLC电机控制实训：电动机的点动、自锁、正反转、Y/△降压启动的PLC控制程序设计与调试。

3. 变频调速技术应用：变频器功能参数设置、多段速与无级调速、基于模拟量的调速、PID温度控制等。

4. 系统集成与通信：步进电机定位控制、触摸屏与PLC通信控制，以及触摸屏、PLC、变频器三方综合控制系统的构建与调试。
