通用 PLC与人机界面实验装置

通用 PLC与人机界面实验装置

在工业自动化技术飞速发展的今天，培养掌握可编程控制器（PLC）与人机界面（HMI）核心技能的高素质人才，已成为职业教育的重中之重。本通用PLC与人机界面实验装置正是为响应这一需求，严格依据国家教育行业标准与职业教育改革规划而研发的综合性教学实训平台。它集成了先进的PLC控制技术、人机交互技术、数字孪生仿真技术于一体，是专为高职院校、职业院校及技工学校的机电、电气、自动化等相关专业量身打造的PLC综合实验平台，完美适配《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》等核心课程的教学、实训与技能鉴定考核。

一、装置核心特点：灵活、开放、虚实结合

本工业自动化实训设备的设计理念超前，具备以下突出优势，旨在打造一个高度仿真的电气自动化实训环境：

1. 积木式模块化结构：采用灵活的积木组合式设计，可根据教学需求选配开关量、模拟量、变频调速、触摸屏、通信总线等不同功能模块，轻松升级为网络化PLC实训系统，满足不同阶段、不同深度的教学要求。

2. 项目驱动，理实一体：装置提供超过36个典型的工业控制模拟实训模块（如电梯、机械手、生产线、机床改造等），涵盖逻辑、过程、运动控制等多种类型。学生可完成从认知、程序设计、硬件安装、系统调试到故障检修的全流程技能训练，实现“学中做，做中学”。

3. 高度仿真，虚实融合：配套先进的数字孪生仿真教学软件，构建了与实体实训模块1:1对应的3D虚拟工业场景。支持自动、手动和PLC控制三种模式，实现了物理设备与虚拟模型的实时数据交互与联动，极大地拓展了实训边界，降低了耗材成本，提升了教学的安全性与趣味性。

4. 开放性强，扩展便捷：核心控制区采用大面积网孔板设计，学生可在其上自由安装PLC、低压电器、传感器等元器件，进行实际的电气接线工艺训练。这种开放式设计极大地培养了学生的工程实践能力和创新思维。

二、通用PLC实验台技术性能参数

三、系统核心构成与功能详解

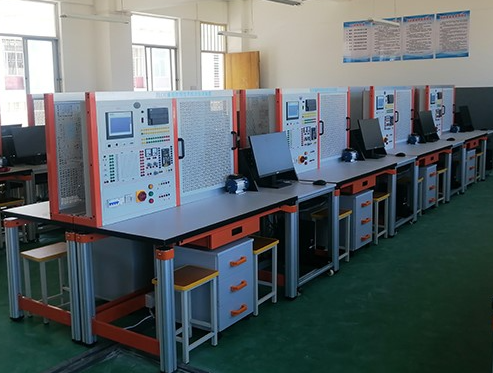

本装置是一个完整的PLC与HMI教学实训系统，主要由以下部分构成：

1. 实训屏与电源控制单元

• 主机控制箱：集成PLC主机、交直流电源。提供三相380V、单相220V、直流24V/2A、多路可调直流稳压电源（0-12V），满足各类控制器、传感器、执行器的供电需求。

• 开放式网孔实训板：采用1.5mm厚钢板精工制作，孔径均匀。学生可在此进行元器件的布局、安装与布线，是训练电气控制系统安装与调试能力的核心区域。网板角度可调，兼顾操作舒适性与视角。

2. 核心控制主机

• PLC主机：采用业界广泛应用的三菱FX3U-48MR可编程控制器（24点输入/24点继电器输出）。所有I/O点均引至专用端子排，方便接线与测试。主机带独立电源开关，安全可靠。

3. 丰富的实训模块组件

• PLC可编程控制器实训模块：包含三层电梯、自动售货机、机械手、天塔之光、全自动洗衣机、邮件分拣、多种液体混合、多级传输带等超过36个经典工业控制对象的模拟板。面板采用3D立体彩色设计，形象逼真，并配有电平切换功能，兼容性强。

• 数字孪生仿真系统（软件）：正版授权，与上述36个实体实训模块一一对应。通过USB/RS232通信接口与PLC实时交互，在3D虚拟环境中同步运行，实现“虚控实”或“实控虚”，是开展PLC仿真实训和创新实验的强大工具。

• 电气控制实操单元：提供交流接触器、时间继电器、热继电器、按钮指示灯等真实低压电器，用于完成传统的电动机基本控制线路（如点动、自锁、正反转、星三角启动）的安装与接线，并与PLC控制进行对比与融合实训。

4. 人性化结构与配套

• 一体化实训桌：采用高强度铝型材与E1级环保桌面，结构稳固。配备带锁储物柜和万向轮，方便器材管理与移动。

• 配套电机：提供一台380V/180W三相鼠笼式异步电动机，作为真实的驱动负载。

四、全面的PLC与人机界面实训项目体系

本装置支持从基础到高级、从模拟到实物、从单机到网络的完整教学链，实训项目丰富：

• PLC基础指令与功能实训：与或非逻辑、定时器/计数器、移位寄存器、数据处理等。

• 典型工业控制模拟实训：涵盖交通灯控制、装配流水线、音乐喷泉、轧钢机、自动成型机、隧道监控、自动扶梯等数十个项目。

• 典型机床PLC改造控制实训：包括CA6140车床、X62W铣床、T68镗床、M7120磨床、Z3050/Z35摇臂钻床、M1432A外圆磨床等主流机床的电气控制系统PLC化改造，实战性强。

• 电动机控制综合实训：使用真实电器元件完成电动机的点动、自锁、正反转、Y-△降压启动控制，并与PLC控制方案对比。

五、通用PLC实验装置标准配置清单（摘要）
