变频调速技术实训装置

变频调速技术实训装置

在工业自动化与智能制造迅猛发展的今天，掌握先进的电机驱动与控制技术至关重要。变频调速技术实训装置正是针对这一需求设计的专业化教学设备，是变频调速实训教学设备的核心组成部分。本装置深度融合了前沿的变频调速理论、工业级硬件配置与开放式实训理念，专为高等院校、职业院校的电气自动化、机电一体化、计算机控制技术等相关专业打造，完美服务于《变频调速技术》、《电力拖动与控制》、《交流调速系统》等核心课程的教学、实训与考核需求。

一、 设备定位与综合价值

本变频调速技术实训装置并非单一设备，而是一个功能完备的变频器综合实训平台。它主要面向两大核心目标：一是作为工业变频控制实训系统，为学生提供从认知、操作到系统集成的全流程实践环境，将抽象的变频原理转化为直观可控的实操项目，极大地强化学生的工程实践能力和故障诊断思维。二是作为变频调速技能考核装置，为各类技能竞赛与职业资格认证提供标准、公正的操作平台。通过本装置的训练，学生能够深入理解变频器的内部结构、参数设定、多种控制模式（如V/F控制、矢量控制）以及基于通信的网络化控制，为未来从事设备调试、维护与自动化系统集成工作打下坚实基础。

二、 变频调速实训装置核心技术性能

1. 输入电源：三相四线（或五线）～380V ±10% 50Hz，完全模拟工业现场供电环境。

2. 工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，适应大部分实验室条件。

3. 装置容量：< 1.0KVA，节能高效。

4. 安全保护：具备完善的漏电压、漏电流保护功能，符合国家电气安全标准，确保实训过程安全可靠。

5. 外形尺寸：1550mm×700mm×1300mm，结构紧凑，布局合理。

三、 装置组成与模块化功能详解

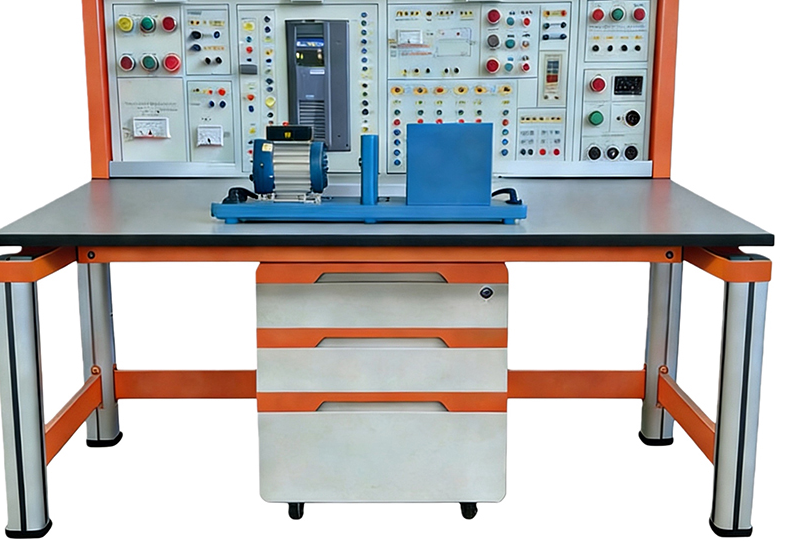

本变频调速技术实训台采用模块化、开放式设计，由控制屏、实训桌、核心实训组件及驱动对象等部分组成，所有接口开放，鼓励学生自主设计控制系统接线。

（一）智能化控制屏

控制屏采用坚固的喷塑结构，集成以下单元：

1. 交流电源控制单元：提供三相380V和单相220V安全输出，配备电压监控仪表、带灯保险丝及钥匙开关，管理整个装置的供电安全。

2. 直流信号与测量单元：提供0～10V可调直流电压、4～20mA可调直流电流输出，并配备高精度数字电压/电流表，用于模拟量调速及信号测量实训。

3. 继电接触控制实训组件：提供交流接触器、时间继电器等常用低压电器，所有端子引至面板，学生可自由完成传统电气控制线路的接线与调试，实现与变频控制的对比教学与融合应用。

（二）核心变频调速实训模块

本装置的核心是三菱FR-A840-0.75K高性能变频器模块。该变频器功率0.75KW，功能强大：

• 控制模式全面：支持V/F控制、先进磁通矢量控制，具备出色的低速高转矩输出特性。

• 接口丰富开放：提供12路数字量输入、9路数字量输出、3路模拟量输入及2路模拟量输出，所有控制端子均开放至面板。

• 通信功能集成：内置RS-485通信接口，支持基于Modbus等的网络通信实训。

• 保护功能完善：具备输入缺相、过压、欠压、过流、过热等全面保护功能。

此开放式变频实训模块的设计，使学生能够亲手连接外部按钮、电位器、PLC等设备，构建完整的开环与闭环控制系统，深刻理解变频器在交流电机调速系统中的核心作用。

（三）驱动对象与测速系统

• 三相鼠笼式异步电动机：额定电压380V/△接法，作为核心驱动负载。

• 高精度电机导轨与光电编码器：用于实时检测电机转速，实现有速度反馈的闭环控制实训，并可进行转速、电压、电流、功率等参数的实时采集与显示。

（四）人性化实训桌

桌面采用防火防水耐磨材料，配有带锁抽屉用于存放工具资料，并与电脑桌联体设计，方便进行变频调速组态监控实训。

四、 全面的变频调速实训项目体系

本装置支持从基础到高级、从独立运行到网络集成的多层次实训项目：

（一）继电接触器控制基础实训

1. 三相异步电动机点动、自锁控制

2. 三相异步电动机Y-△降压启动控制

3. 三相异步电动机联锁正反转控制

4. 三相异步电动机延时正反转控制

（二）变频器基础操作与功能实训

1. 变频器功能参数设置与操作

2. 变频器报警与保护功能实验

3. 多段速选择变频调速

4. 外部端子点动与遥控控制

5. 电机正反转运行与运行时间控制

（三）模拟量与通信高级应用实训

1. 外部模拟量（电压/电流）输入调速

2. 基于变频器内置PID的恒压供水模拟控制

3. 基于RS485通信的变频调速控制（网络化基础）

4. 基于三角波、直线加减速曲线的专用调速控制

（四）工控组态与监控综合实训

1. 基于MCGS组态软件的变频调速实时监控（如刨床多段速模拟）

2. 实时曲线显示电机速度、电压、电流、功率参数

3. 构建基于RS485的工控组态网络监控系统

五、 核心配置清单（摘要）
