现代电气控制综合实训平台

现代电气控制综合实训平台

在工业4.0与智能制造浪潮的推动下，掌握先进的自动化控制技术已成为现代工程技术人才的核心竞争力。为此，我们精心打造了这款现代电气控制综合实训平台，它不仅仅是一套教学设备，更是一个集前沿技术、系统化实训与创新应用于一体的综合性解决方案。本电气控制综合实训装置深度融合了西门子S7-1200系列PLC、G120C变频器、伺服/步进驱动、工业触摸屏等核心工业元件，专为高等院校、职业院校的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》等核心课程，以及企业员工的高级技能培训而设计，是实现理论与实践无缝衔接的理想电气自动化综合实训系统。

一、平台核心定位与价值

本现代电气控制综合实训设备承载双重使命：一方面，它作为教学与竞赛的专业平台，为学生和参赛选手提供高度仿真的工业环境，通过丰富的实训项目锤炼其PLC编程、系统调试、故障诊断与团队协作能力，为行业选拔与输送优秀人才奠定坚实基础。另一方面，它也是企业进行智能化升级转型的得力助手，可作为企业内部培训基地，帮助员工快速掌握主流自动化设备的操作、维护与系统集成技能，从而有效提升生产效率和市场竞争力。

二、现代电气控制综合实训平台核心技术性能

1. 输入电源：三相五线制 AC380V ±10% 50Hz，符合工业现场标准。

2. 装置容量：< 1.5kVA，节能高效。

3. 外形尺寸：1560mm × 720mm × 1650mm，结构紧凑，布局合理。

4. 安全保护：配备多重漏电、过流、短路保护，安全性能完全符合国家相关标准，确保实训过程绝对安全。

三、设备核心配置与模块化功能详解

本平台采用开放式、模块化设计，所有工业器件裸露安装，直观可见，便于认知与维护，极大满足了教学灵活性与后续升级需求。

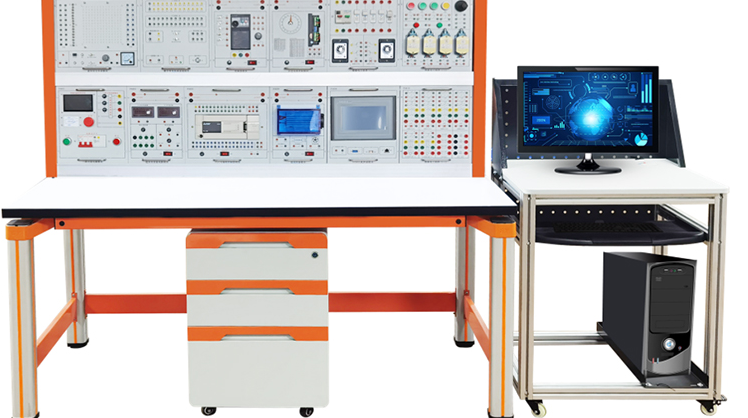

1. 一体化坚固实训平台

平台主体采用工业铝型材结构，承重强，造型美观。桌面为防火防水板材，配有带锁抽屉与储物柜，方便存放工具与资料。电源控制屏采用符合人体工学的斜面设计，集成度高，操作安全便捷。

2. 智能化电源控制屏

提供三相380V、单相220V、直流24V、安全电压（36V/110V）等多种电源输出，并配备高精度可编程直流信号源（0-10V/4-20mA）。具备电源监控、声光故障报警及急停保护功能，为各类实训提供安全、可靠、全面的电力保障。

3. 核心工业级实训模块（模块化设计，自由组合）

• ★ PLC主机模块：核心控制单元采用西门子S7-1200 CPU 1215C，集成数字量I/O（14DI/10DO）及模拟量I/O（2AI/2AO），双以太网口支持高速通信与网络化实训，是构建PLC综合实训系统的大脑。

• ★ 变频调速实训模块：搭载西门子G120C（0.55KW）工业变频器，支持PROFINET通信。配套电位器与多功能端子排，可完成参数设置、多段速控制、模拟量调速及网络化控制等全套变频控制技术实训。

• ★ 人机界面与主令模块：配备MCGS 7英寸彩色触摸屏（TPC7032kt），实现可视化监控与操作。模块集成急停、按钮、旋钮、指示灯等，训练工业级布线工艺与信号交互。

• ★ 经典PLC应用实训模块：提供天塔之光、交通灯、机械手、流水线、洗衣机、水塔水位等超过16种经典实训模型，覆盖逻辑控制、顺序控制、过程控制等多种教学场景。

• ★ 过程控制与运动控制高级模块：

• 温度/直流电机控制模块：集成加热器、PT100传感器、变送器、直流电机与测速装置，用于完成模拟量PID控制、PWM调速、高速计数等高级实训，直观理解闭环控制原理。

• 伺服运动控制单元：采用士林200W交流伺服系统，配套滚珠丝杆、光电/限位开关，可进行精确定位、速度与转矩模式实训，是学习高端运动控制技术的核心。

• 步进运动控制单元：包含三相步进驱动器与电机，同样配备丝杆模组，适用于开环定位控制教学，与伺服单元形成对比教学。

4. 电气控制实操模块

配备标准网孔板，安装有空气开关、接触器、继电器、热继电器等真实低压电器。学生可在此完成器件选型、安装、布线、调试全过程，锻炼电气控制系统的工程实施与故障检修能力。

四、现代电气控制综合实训平台的核心教学优势

1. 技术前沿，学以致用：全部采用西门子等主流工业品牌核心部件，确保所学技能与工业现场无缝对接。

2. 模块组合，灵活扩展：积木式结构支持根据教学大纲和需求自由搭配模块，轻松升级为网络化PLC综合实训平台。

3. 虚实结合，理实一体：从基础继电器控制到高级运动控制，从独立运行到网络通信（PLC、触摸屏、变频器、伺服），构建了完整的技能训练体系。

4. 安全规范，以人为本：强弱电分离设计、完善的保护措施、人性化操作界面，确保实训安全，培养规范操作习惯。
