可编程控制器综合实训装置

可编程控制器综合实训装置

在当今工业自动化与智能制造迅猛发展的时代，培养契合产业需求的高素质技术技能人才至关重要。可编程控制器综合实训装置（亦称PLC综合实训台）正是针对这一目标设计的核心教学装备。它专为高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业打造，完美适配《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》等多门核心课程的教学与技能实训需求。该PLC综合实训平台通过模块化、系统化的实践项目，为学生构建了从认知到创新、从模拟到实战的完整技能提升路径。

一、可编程控制器综合实训装置核心实训项目体系

本装置旨在构建一个覆盖基础、综合与创新的多层次实训体系，具体项目如下：

（一）PLC 基本技能与典型应用实训

此模块夯实学生基础，涵盖PLC认知实训及数十个经典工业案例模拟：

1. 基础逻辑与功能测试：与、或、非逻辑，定时器/计数器，跳转分支，移位寄存器，微分位操作等数据处理训练。

2. 经典模型控制实训：三层电梯控制、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机。

3. 工业过程模拟实训：邮件分拣、物料分拣、多级传输带、八段码显示、多种液体混合。

4. 典型机床PLC改造控制：涵盖CA6140车床、X62W铣床、T68镗床、M7120磨床、Z3050/Z35摇臂钻床、M1432A外圆磨床、电动葫芦等设备的PLC控制改造，极具实战价值。

5. 复杂系统控制实训：双面铣床、电镀槽、小车运动、交通灯、汽车灯光/点火控制、加工中心、隧道监控、自动扶梯等。

（二）典型电动机控制实操实训

强化传统电力拖动与PLC结合的能力，包括三相电动机的点动、自锁、正反转及星三角换接启动等经典控制线路的实操。

（三）PLC与变频器高级综合应用实训

聚焦现代驱动技术，涵盖变频器全方位应用：

1. 变频器参数设置与操作，外部端子点动、正反转控制。

2. 多段速与无级调速，外部模拟量（电压/电流）调速。

3. 基于PLC的变频控制：数字量多段速控制、通信方式开环调速，实现PLC与变频器的深度集成。

（四）灵活的主机实训组件配置

装置标配变频器实训组件，并采用独特设计，可实现在不更换核心元件的前提下，通过添加组件灵活扩展为一套主机、两套系统，极大提升了PLC实训台的利用率和教学灵活性。

二、可编程控制器综合实训装置技术特色与要求

本PLC综合实训装置严格遵循工业标准与教学规律设计，具备以下突出特点：

★ 核心器件工业级：采用业界领先的西门子S7-1200系列可编程控制器（模块化设计）与西门子G120C变频器，确保所学即所用。

★ 人机交互现代化：配备7英寸工业级触摸屏，兼容性强，编辑功能强大，满足从教学到工业控制的平滑过渡。

1. 模块化结构：采用积木组合式设计，集成开关量、模拟量、变频调速、触摸屏、总线通信等模块，支持自由组合，满足多样化的PLC实验装置教学需求。

2. 信息化教学：配套组态监控与仿真实训软件，支持虚实结合、网络化实训，体现实训教学的前瞻性与系统性。

3. 网络通信集成：支持以太网总线实现主从站PLC通信，触摸屏与PLC通过S7协议实时监控与交互，贴合工业物联网趋势。

三、可编程控制器综合实训装置技术性能与配置

技术性能

• 输入电源：三相四线/五线 380V±10% 50Hz

• 安全保护：具备漏电压、漏电流保护，符合国家安全标准。

• 外形尺寸：约1600mm×750mm×1600mm，结构紧凑，适合实验室布局。

基本配置与功能

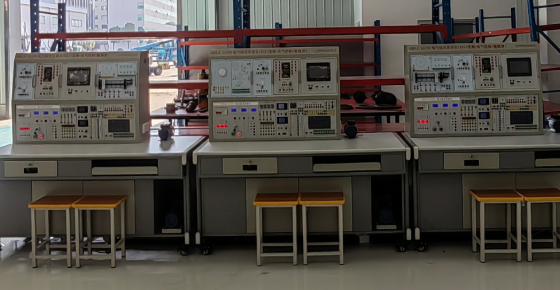

实训装置由控制屏、实训桌、主机组件、实训模块、变频器挂箱、触摸屏、电机等组成。

1. 控制屏：

• 电源控制单元：带安全钥匙开关、电网指示及漏电保护。

• 定时报警记录仪：兼有时钟、定时报警、电源管理及安全记录功能。

• 信号源与仪表：提供可调直流电压/电流，配备高精度数显表、逻辑输出、LED指示、继电器等丰富资源。

2. 核心实训组件：

• 主机：西门子S7-1200（CPU1214C）PLC，集成14DI/10DO。

• ★虚实结合模块：提供超过36个3D立体仿真模块（如电梯、售货机、流水线等），采用贴片LED与自复位开关，信号电平可调，形象逼真，极大提升PLC编程实训的直观性与趣味性。

• 变频器挂箱：集成西门子G120C，用于驱动控制综合实训。

• 电机控制单元：含交流接触器、继电器、按钮等真实器件，用于强电安装与PLC控制结合实训。

• 网孔板：供学生自主规划、安装电气系统，锻炼工程实践能力。

3. 驱动与配套：

• 三相鼠笼异步电动机（380V/△）。

• 坚固耐用的实训桌与配套工具（含万用表、电工工具套装等）。

四、PLC实训台主要配置清单（示例摘要）
