在电工电子与自动化控制教学领域，一套功能全面、设计科学的实训平台至关重要。智能型电工电子拖动综合实验装置正是为此而生，它创新性地将传统电工电子、电力拖动技术与现代PLC可编程控制器、变频调速技术深度融合，构建了一个“从基础到前沿、从理论到实践”的一体化综合实训平台。本装置尤其强调“带PLC实验”功能，完美契合中、高级电工、电子及自动化相关专业的教学、实训与技能考核需求。

一、 装置核心定位：模块化、智能化的综合教学平台

本装置采用国际通用的模块化设计理念，以实训挂箱为核心载体，灵活组合。它不再是单一功能设备，而是覆盖电工仪表、电子电路、照明配电、电力拖动、PLC编程控制、变频器应用及安全实操等多个维度的智能电工电子综合实验台。其设计严格遵循国家职业标准，是职业院校、技工学校及职业技能鉴定机构开展系统性教学与认证考核的理想选择。

二、 技术规格与安全标准

• 输入电源：三相四线制 380V ±10% 50Hz

• 容量：<1KVA

• 安全保护：配备漏电保护（动作电流≤30mA）、过流保护及熔断器保护，确保实训安全。

• 工作环境：适应温度-5℃ ～ +40℃

• 外形尺寸：1600mm × 700mm × 1450mm，结构紧凑，布局合理。

三、 系统组成与核心功能模块

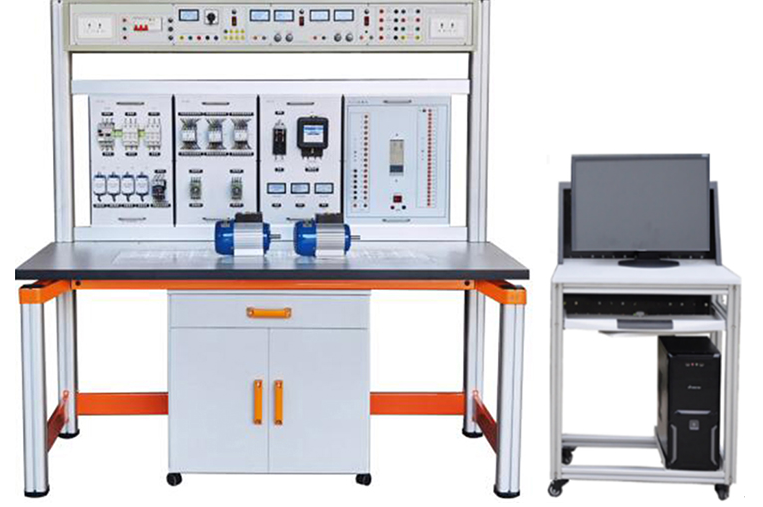

本智能型电工电子拖动实验装置主要由实训屏、实训挂箱、实训桌及丰富器材构成，形成一个完整的实训环境。

1. 多功能电源实训屏

实训屏为铁质喷塑结构，是装置的供电与控制中心。提供：

• 多种交流电源：三相380V输出（带指示电压表）、3-24V多档位低压交流。

• 高精度直流电源：0-30V连续可调稳压稳流电源、固定±12V、+5V输出。

• 实用端口：～220V插座、4-20mA可调恒流源，满足各类电路实训需求。

2. 核心实训挂箱组件（模块化教学核心）

• 电工技能实训挂箱：涵盖交直流电路、电气控制基础元件，用于完成经典电工接线与控制线路实训。

• PLC可编程控制器实训组件：配备主流的三菱FX1N-40MR PLC主机、SC-09编程电缆及转换接口。这是实现“带PLC实验”功能的关键，支持从认知到复杂逻辑控制的全部PLC教学实训。

• 变频器实训挂箱：集成三菱FR-D720S变频器，支持面板操作与RS485通信，用于电机调速控制教学。

• 工控组态与PLC仿真实训软件：提供生动的可视化编程与仿真环境，可在电脑上模拟PLC控制过程，实现“软硬结合”，虚实一体教学，降低入门门槛，提高教学效率。

3. 丰富的实训器材与工作台

• 九孔万能实训板与透明元件盒：学生可自由在板上拼插电子元器件，完成各种模拟与数字电路实验，锻炼动手能力与电路设计思维。

• 三相鼠笼式异步电动机：用于电力拖动及PLC、变频器控制类实训的真实负载。

• 全套电子元器件包：包含电阻、电容、二极管、三极管、晶闸管等，满足电子技术所有基础与综合实训项目。

• 钢木结构实训桌：坚固耐用，营造专业实训环境。

四、 可完成的主要实训项目（覆盖全面、循序渐进）

（一）电工基础与电力拖动控制实训

1. 低压电气控制：三相电机点动、自锁、正反转、星三角降压启动、顺序控制、自动往返等十余种经典线路安装调试。

2. 室内照明配电：日光灯、声控灯、两地控制、电度表接线等实用家庭与工业照明电路实训。

（二）电子技术应用与综合实训

1. 模拟与数字电路：从单相整流、稳压电源到晶闸管调压电路。

2. 综合应用电路：电子门铃、报警器、光控开关、催眠器等趣味性与实用性兼备的项目，巩固电子技术。

（三）PLC可编程控制器综合实训（核心亮点）

作为带PLC的电工电子综合实训平台，本装置支持完整的PLC学习路径：

1. PLC基础入门：硬件认识、编程软件使用、基本指令练习。

2. PLC控制电动机：实现电机的正反转、Y/△启动、降压启动、能耗制动的PLC改造与控制，衔接传统电力拖动技术。

3. 仿真与组态：通过软件进行虚拟接线与程序仿真，通过组态软件制作动态监控画面。

（四）变频调速技术应用实训

1. 变频器操作：功能参数设置、多段速选择、外部端子控制。

2. PLC与变频器综合：实现基于PLC的电机正反转、开环调速等自动化控制综合应用。

（五）安全与职业素养实训

1. 电气安全与急救：包含安全用电、触电急救演示（选配模型）、消防器材认知等内容，培养全面职业素养。

五、 核心配置清单（摘要）
