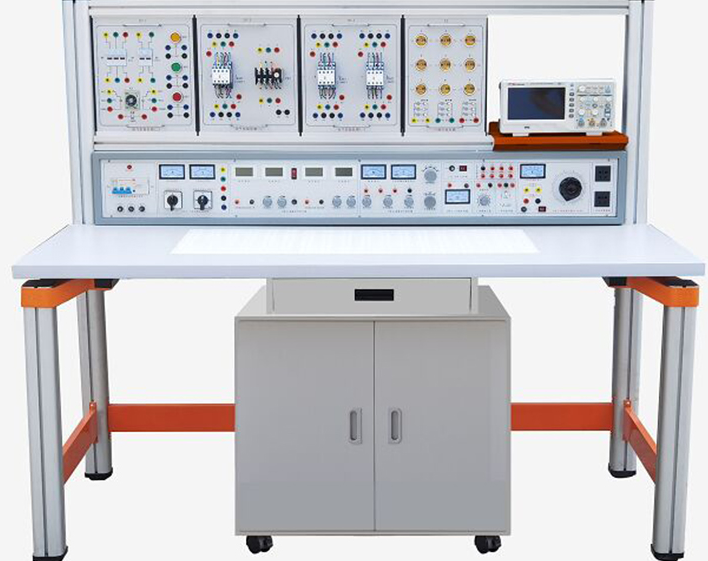

通用电工电子电拖（带直流电机）实验台
在电工电子与电力拖动教学领域，一套功能全面、安全可靠且灵活开放的实训设备是提升教学质量的关键。通用电工电子电拖（带直流电机）实验台正是为此而设计的创新教学平台。它不仅严格遵循国家标准，更融入了模块化、透明化的设计理念，旨在为学生提供一个从原理认知到技能实操的一站式电工电子电拖实训台解决方案。本文将深入剖析该实验台的核心亮点、技术规格、结构功能及所能支持的丰富实验项目。
核心亮点揭秘：模块化设计与安全保障
本通用电工电子实验台的核心优势在于其高度灵活的模块化构建方式和多重安全防护体系。
创新模块化设计：实验台核心是位于桌面中央的通用九孔万能插件板。该板主体由ABS注塑而成，表面分布着以九孔为一组、相互联通的插孔矩阵，内部精密嵌有126组一体成型铜质嵌件，共计提供1134个可靠连接点。所有弱电实验元件均封装于透明创新实验模块盒中。这些透明元件盒盒盖印刷永不磨损的电路符号，盒内元件一目了然，实现了理论电路图的1:1实物化。模块盒采用科学的压卡式结构，拆装维护极为便捷。学生可以像搭积木一样，在九孔板上自由组合这些模块，快速构建各种电路，极大地激发了学生的创新思维和实践兴趣，完美体现了电工电子创新实验平台的理念。
全方位安全保护：安全是教学实验的生命线。本装置具备接地保护、漏电保护（动作电流≤30mA）等多重安全措施，绝缘电阻大于5MΩ。实验台采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线，从硬件层面杜绝触电风险，确保电工实训设备在各类教学场景中的绝对安全。
人性化管理与储存：实验台配有大型储存柜，所有元器件、工具可分类存放，使实验室管理更加规范化、标准化，大幅减轻了教师的课前准备工作负担。
技术规格一览：精准可靠的参数性能
该通用电工电子电拖实验装置的技术指标严格，为实验数据的准确性和设备稳定性提供了坚实基础。
输入电源：三相五线 AC 380V ±10% 50Hz
工作环境：温度-10℃～40℃，相对湿度≤90%(25℃)
整体尺寸：1600mm（长）×700mm（宽）×1500mm（高）
整机功耗：≤1.0KW
安全标准：符合国家相关安全标准，具备完善的电气保护功能。
结构功能详述：构成一台强大的教学装备
本装置由主机箱、实验桌、电气控制挂箱、透明模块、移动矮柜等部件构成，采用优质铝型材框架，结构坚固且时尚美观。
（一）多功能实训主机箱
主机箱铁质喷塑，铝质面板。左侧集成交直流电源、信号源、测量仪表及安全控制系统；右侧提供多组外部仪器电源插座。其输出资源丰富：
多路稳压电源：提供三相、单相交流及0-30V直流可调稳压、恒流电源。
精密信号源：采用DDS技术的功率输出函数发生器，频率范围0.1Hz-3MHz，含频率计功能。
专用单元：内置音频功率放大器、直流电机调速电源（0-220V/2A）等，完美支持带直流电机实验需求。
（二）工业级实验桌体
实验桌采用一次成型铝压铸框架与高性能氧化铝型材，桌面为25mm厚E1级环保板材，承重超300kg。独特的“一桌两座”布局，中央搭载大尺寸九孔万能插件板。桌脚延伸部分构成电气挂箱支架，与电气控制实验挂箱灵活搭配，实现强电、弱电实验的有机融合。
（三）丰富的配套挂箱与模块
电气控制挂箱（共5个）：涵盖交流接触器、热继电器、时间继电器、按钮、行程开关等全套低压电器，接线点已引至安全插座，方便学生进行电力拖动控制线路实训。
透明元件盒模块：涵盖电工、电子、数电、模电等课程所需全部元器件，透明可视，电路符号清晰。
动力单元：配套一台380V/180W三相异步电动机，用于真实的电机控制实验。
海量实验项目：覆盖从基础到综合的全学科实训
该电工电子电拖综合实验台最大的价值在于其强大的实验支持能力，可完成数百个实验项目，满足不同层次的教学需求。
（一）电工实验项目（涵盖电路、磁路、交流电路等）
支持从基本电工仪表使用、欧姆定律验证，到戴维南定理、谐振电路、三相功率测量等共计40余个经典实验。特别适合电工基础实验台的教学定位，帮助学生夯实电路理论基础。
（二）电子技术实验项目（模拟、数字电路全覆盖）
从二极管、三极管特性测试，到放大电路、运算放大器应用、振荡电路、功率放大，再到数字逻辑门、触发器、时序电路等，共计超过240个实验。该平台是当之无愧的电子技术综合实验平台，可满足模拟电子技术和数字电子技术课程的全部实训要求。
（三）电力拖动与电机控制实验项目
这是体现其“电拖”特色的核心。利用配套的电气挂箱和三相电机，可完成包括电机直接起动、正反转控制、Y-△降压起动、行程控制、反接制动等十余个经典继电接触控制实验。结合直流电机调速单元，更能开展直流电机的启动、调速、反转与制动实验，实现了交直流电机控制的综合教学。
（四）创新与课程设计
基于开放的模块化结构，学生和教师可以利用现有资源，自主设计和搭建更复杂的应用电路，如温度控制、光控开关、报警器等，完成课程设计和毕业设计，充分体现其创新实验平台的属性。
