电工电子电拖实训台
在职业院校与高等工科院校的实验教学中，电工电子电拖实训台扮演着至关重要的角色。它不仅是连接理论与实践的桥梁，更是培养学生工程思维、动手能力与创新意识的核心平台。本文将全面剖析一款功能强大的电工电子与电力拖动综合实验设备，深入解读其设计理念、核心技术参数、模块化结构以及所能支撑的海量教学实验项目，为您揭示其如何成为建设高水平、现代化实训室的理想选择。
一、 产品核心优势：三门课程融合的一体化创新设计
本电工电子电拖实训台的最大亮点在于其“三合一”的集成化理念，成功将《电工学》、《电子技术》和《电力拖动控制》三门核心课程的实验设备融为一体。
高度集成的模块化架构：设备采用中央配置通用电路板（九孔万能插件板）的设计。该板采用高强度注塑成型，表面均布相互联通的九孔插孔组。所有电子、电工元件均封装于透明直观的元件盒内，盒盖印有永不褪色的规范电路符号，盒体透明使得内部元件一目了然。这种“积木式”的拼插实验方式，使得电路搭建直观、安全、灵活，极大地激发了学生的学习兴趣与创新潜能，完美体现了模块化电工电子实验装置的教学先进性。
完善的安全保护与管理便捷性：设备具备漏电保护（动作电流≤30mA）、过载保护等多重安全措施，绝缘电阻>5MΩ，所有带电部位隐蔽设计，确保师生实验安全。元器件统一收纳于实验桌下的专用储存柜中，实现了资源的规范管理，显著提升了实验室的整洁度与利用率，大幅减轻了教师的课前准备负担。
卓越的经济性与前瞻性：一台设备满足三门课程近400项实验需求，有效解决了传统实验室设备分散、占地大、管理难的问题，是实验室新建、扩建或设备升级换代的理想方案，是院校教学实力“上水平、上等级”的重要标志。
二、 广泛的应用范围与教学对象
本实训台适用范围广泛，适用于高等院校、中等职业学校、技工学校等开设的相关课程实验：
核心课程支持：电工学、电工原理、模拟电子技术、数字电子技术、电机与电气控制、电力拖动与控制线路等。
专业覆盖：主要承担机电一体化技术、电气自动化技术、汽车检测与维修、汽车制造与装配、数控技术、汽车营销与服务等多个专业的实训教学任务，是培养现代电类工程技术人员的基础平台。
三、 结构与技术规格详解：专业可靠的硬件支撑
（一）实验台主体结构

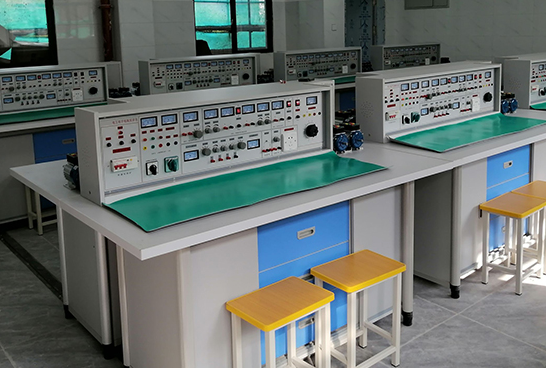

实验台采用坚固耐用的“一台二座”式结构，外形协调。主体由实验台电源控制屏与实验桌构成。实验桌中央固定有大型通用电路板（35cm×90cm），作为所有实验的构建基础。桌下配备带锁储物柜，用于存放透明元件盒及工具，管理方便。
（二）智能控制电源屏功能概览
电源屏是设备的核心动力与信号源，集成了教学所需的各种电源和仪器：
多路交流电源：提供三相四线380V、多种低压交流（3-24V）输出。
精密直流稳压稳流电源：双路0-30V连续可调，具有预设式限流保护功能。
函数信号发生器：可输出正弦波、三角波、矩形波，频率范围宽（5Hz-550kHz），并带有频率指示与幅度衰减。
智能测量系统：配备智能型交流测量电表，可同时测量并液晶显示电路中的电压、电流、功率、电能等参数，精度高。
直流电机实验单元：专为电力拖动实验设计，提供0-220V可调直流电机电源、调速环节（Ra， Rf调节）及专用电流表，完美支持直流电机启动、调速、制动等实验。
其他辅助功能：包括音频功率放大器、单次脉冲源、直流5V稳压电源、交流直流0-240V可调电源等。
四、 强大的实验项目支撑：覆盖从基础到综合的全链路教学
该电工电子电拖综合实训设备的强大之处在于其近乎无限的实验扩展能力，可系统性地完成以下三大模块数百个实验。
（一）电工技术实验模块
涵盖电路基础的所有核心知识点，旨在夯实学生的电工理论基础与基本技能。包括但不限于：
基础定律验证：基尔霍夫定律、戴维南定理、叠加原理等。
交流电路研究：RLC串联谐振、三相星三角连接、功率因数改善等。
动态电路与磁路：一阶二阶电路过渡过程、变压器特性、互感耦合等。
综合应用：共计可完成70余个典型实验，为后续学习打下坚实基础。
（二）电子技术实验模块
全面覆盖模拟电子技术和数字电子技术，培养学生的电子电路分析与设计能力。
模拟电路：从二极管、三极管特性到多级放大、运算放大器应用、功率放大、振荡电路、直流稳压电源等超过100个实验。
数字电路：涵盖逻辑门功能测试、组合逻辑电路、时序逻辑电路（触发器、计数器、译码器）、脉冲波形产生与整形（555、单稳态、多谐振荡器）等数十个实验。
综合创新：支持多种滤波电路、运算电路、波形发生器等综合性、设计性实验，总数超过240项。
（三）电力拖动与控制实验模块
这是体现“电拖”特色的核心，着重培养学生对电动机控制系统的安装、调试与故障排除能力。
经典继电接触控制：包括电动机点动/自锁、正反转控制、顺序控制、Y-△降压起动、能耗制动、自动往返等20余个经典线路。
典型机床电路模拟：可模拟C620、C6163等常见车床的电气控制线路，贴近工程实际。
综合实训：通过完成电动葫芦控制线路等复杂项目，全面提升学生的电气控制系统综合实践能力。
