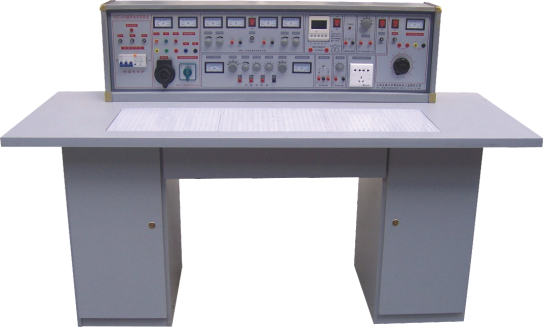

KCTY-181A通用智能型电工实验台
一、产品特性概述：

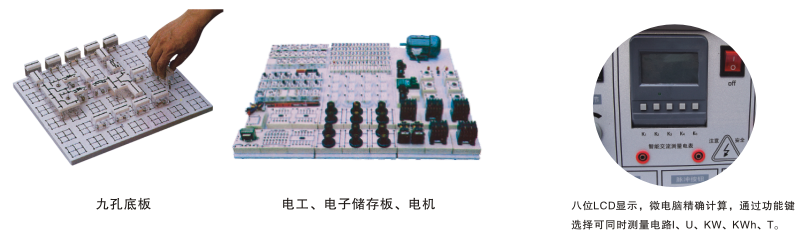

实验台设计完备，兼具多重安全保护措施与全面功能。其核心部分为实验桌中央的通用电路板，采用先进注塑工艺，表面分布着九孔成一组相互联通的插孔，使得元件盒可以灵活拼插成各种实验电路。元件盒设计透明，直观性极佳，盒盖印有清晰美观、永不褪色的元件符号，方便用户快速识别。盒体与盒盖采用科学的压卡式结构，维修与拆装过程简便快捷。元器件有序存放在实验桌下方的柜内，显著提升了实验室的管理效率，大大减轻了教师的实验准备工作负担。

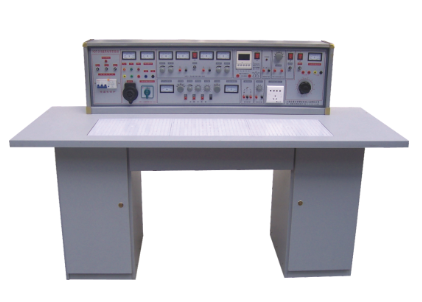

二、实验台及操作桌结构：
1．实验台外壳尺寸：123×35×20cm 2．三相保险座 3．三相电源输入指标 4．总开关：实验台电源总开关，带漏电、 过载保护 5．试验按钮：试验漏电开关漏电功能 6．电源输入指示1只 7．电源输出指示3只(红、绿、黄三色) 8．交流电压表：指示输出线电压 9．电压转换开关：与电压表配合使用， 监示输出线电压的大小与对称情况 10．接线座5只：A单元三相四线及地 线输出 11．电流表W相电流输出指示 12．O/I开关：三相四线电源输出控制 (提高安全系数) 13．接线座2只：B单元交流低压电源输出 14．电表(2A)：B单元交流电流指示 15．旋钮：B单元3-24V交流低压选择输出 16．开关：C单元双路直流稳压电源开关 17．旋钮：C单元双路Ⅰ路稳流调节 18．旋钮：C单元双路Ⅱ路稳流调节 19．接线座2只：C单元Ⅰ路直流稳压输出 20．保险座：C单元双路稳压电源保险 21．电表4只：双路稳压电源电压、电 流指示 22．接线座：D单元直流5V稳压输出 23．电表：D单元电流0.5V输出指示 24．开关1：控制各低压交流电、信号源 | 25．开关2：控制E单元交直流调压电源 26．电表：E单元交流电压输出指示 27．接线座4只：E单元交流、直流输出口 28．旋钮：E单元0～240V电压调节 29．插座：G单元220V输出插座 30．旋钮：音频功率放大器音量调节 31．接线座2只：音频信号输入 32．按钮：单次脉使能开关 33．接线座3只：单次脉冲输出口 34．电表：函数发生器正弦波输出电压指示 35．旋钮：正弦波输出三级衰减幅度粗调 36．旋钮：正弦波输出口 37．接线座：正弦波输出口 38．旋钮：矩形波输出幅度调节 39．接线座：三角波输出口 40．旋钮：函数信号发生器频率细调 41．接线座：矩形波输出口 42．旋钮：函数信号发生器五级频率粗调 43．电表：函数发生器输出频率指示 44．万用表：500型 46．实验桌面尺寸：160×70cm 47．通用电路板：规格35×90cm，元件盒在 其上任意拼插进行实验 48．储存板：放置元件盒 49．左储存柜：放置储存板（带门锁） 50．抽屉：放置常用工具 51．右储存柜：放置储存板（带门锁） 52．示波器：型号不限（用户自备） 53．工具 |
三、实验台关键技术指标：
1、输入工作电源：三相四线制，确保电源稳定可靠。
2、输出电源及信号：
A单元：三相四线输出，满足多种实验需求。
B单元：提供交流3、6、9、12、15、18、24V等多种电压输出选项。
C单元：配备双路恒流稳压电源，具有过载及短路保护功能，二路输出电压范围为0～30V，内置式继电器自动换档，方便用户通过多圈电位器进行连续调节。输出最大电流为2A，并具备预设式限流保护功能。电压稳定度与负载稳定度均小于10-2，纹波电压小于5mv。
D单元：提供直流稳压5V输出，电流为0.5A。
E单元：交直流电压0～240V连续可调，电流为2A。
F单元：提供220V电压输出，方便外接仪器使用。
3、单次脉冲源：设计精良，确保每次都能稳定输出一对正负脉冲。
4、函数信号发生器：
①频率范围：覆盖5HZ至550KHZ五个频段，满足各类实验需求。
②频率指示：通过HZ表直接读出，方便用户观察。
③电压输出范围：正弦波、矩形波、三角波等多种波形输出，电压范围广泛，且具备多级衰减功能，满足不同实验需求。
5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调。内置喇叭，既可用于放大器电路扩音，也可作为信号寻迹仪器使用。
7、绝缘电阻：大于5MΩ，确保设备安全稳定。
8、漏电保护：漏电动作电流小于等于30mA，有效保障用户安全。
四、结构与配备（以二十四座为例）：
1、实验桌：共配置12台学生实验桌，每张桌子可供两名学生使用。桌子外形尺寸为160×70×80cm，设计合理，便于操作。桌中央配置九孔电路板（尺寸：35×90cm），方便学生根据实验需求拼插元件盒。每张桌子还配有一粒胶皮板，用于保护通用电路板与桌面。桌子下部设有元件储存柜，方便存放实验元器件。
2、示教控制台：配置1台示教控制台，能够分别控制12台学生台的电源。通用电路板演示屏尺寸为160×70cm，立在实验台上，方便教师进行讲解与演示。
3、实验台：共配备13台实验台，其中学生实验桌及示教控制台上各配备1台。
4、器材配备：
配备13台三相电动机、26只时间继电器、26只热继电器、78只交流接触器、117只交直流电表、13只MF-47万用表等实验器材。此外，还配备13套剥线钳、尖嘴钳、螺丝刀等工具，以及13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁等元件单元盒（元件已预先装在单元盒内），方便学生进行各类实验。
五、实验项目：
1．电工测量仪表的使用 2．常用元件的识别与检测 3．线性元件与非线性元件的伏安特性 4．电源的外特性 5．电位值、电压值的测定 6．电流表和电压表的扩程 7．基尔霍夫定律的验证 8．验征楞次定律 9．迭加原理与互易定理的验证 10．戴维南定理与诺顿定理的验征 11．电压源与电流源的等效变换 12．受控源特性的研究 13．一阶电路实验 14．二阶电路的过渡过程 15．研究LC元件在直流和交流电路中的特性 16．负载获得最大功率的条件 | 17．交流电路参数的测量 18．正弦交流电路中RLC元件的特性 19．RL及RC串联电路实验 20．RLC串联谐振电路 21．日光灯电路的连接及功率因数改善 22．三相负载的星、三角接法 23．三相电路及功率的测量 24．R-C选频网络的研究 25．二端口网络研究 26．单相变压器实验 27．互感电路实验 28．三相异步电动机的使用与起动 29．三相电动机继电接触控制的基本电路 30．三相电动机Y一△起动控制实验 31．三相电动机的顺序控制实验 32．三相电动机能耗制动控制实验 |
利用上述32项实验的元器件也可完成下面电路实验
33．最简单的电路 34．电路中各点电位与参考点的选择 35．电阻的串联 36．电阻的并联 37．电阻的混联 38．电阻分压器电路 39．全电路欧姆定律 40．电桥的应用与平衡条件 41．节点电压法 42．回路电压法 43．支路电流法 44．RCL并联电路 45．串联电路 46．变压器结构及工作原理 47．基尔霍夫第一定律 48．基尔霍夫第二定律 49．日光灯电路原理 50．扩大电压表量程 51．扩大电流表量程 52．RC电路的过度过程 53．RL过渡过程 54．电容的串联电路 55．电容的并联电路 | 56．电容器的充放电 57．电容器在交直流中的作用 58．条形磁铁在线圈中的运动 59．电容的混联 60．纯电阻、电感、电容电路 61．磁耦合线圈的顺串 62．磁耦合线圈的反串 63．欧姆表的工作原理 64．双联开关二地控制 65．用示波器观察磁滞回线 66．磁路欧姆定律 67．两线圈的互感及同名端 68．互感耦合 69．提高功率因数的方法 70．单相电路功率的测量 71．收录机电源电路 72．滤波电路 73．电阻与温度的关系:用伏安法 测出灯丝在不同电压下的阻值。 74．三相异步电机闸刀控制正转实验 75．具有过载保护的控制线路 76．按钮控制的正反转控制线路 77．接触器控制星一三角降压起动控 制线路 |
通用智能型电工实验台元件清单（每台）
元件名称 | 型号 | 数量 | 备注 |
电阻 | 0.5Ω | 1 | 1/2W |
电阻 | 5.1Ω | 1 | 1/2W |
电阻 | 100Ω | 2 | 1/2W |
电阻 | 200Ω | 1 | 1/8W |
电阻 | 300Ω | 1 | 1/8W |
电阻 | 330Ω | 2 | 1/8W |
电阻 | 430Ω | 1 | 1/8W |
电阻 | 510Ω | 1 | 1/8W |
电阻 | 680Ω | 2 | 1/8W |
电阻 | 820Ω | 1 | 1/8W |
电阻 | 1K | 2 | 1/8W |
电阻 | 1.5K | 1 | 1/8W |
电阻 | 2K | 2 | 1/8W |
电阻 | 10K | 1 | 1/8W |
电阻 | 13K | 1 | 1/8W |
电阻 | 39K | 2 | 1/8W |
电阻 | 100K | 1 | 1/8W |
电位器 | 470Ω | 1 | 1/2W |
电位器 | 1K | 2 | 1/2W |
电位器 | 4.7K | 1 | 1/2W |
电位器 | 10K | 1 | 1/2W |
电位器 | 100K | 1 | 1/2W |
电位器 | 470K | 1 | 1/2W |
电解电容 | 47µF | 2 | 16V |
电解电容 | 220µF | 1 | 35V |
电解电容 | 470µF | 1 | 35V |
瓷片电容 | 0.01µF | 1 | 63V |
瓷片电容 | 0.1µF | 1 | 63V |
瓷片电容 | 2µF | 1 | 250V |
三极管 | 3DG6 | 2 | |
二极管 | 4007 | 2 | |
二极管 | 2AP9 | 1 | |
指示灯(信号灯) | 6V 0.1A | 1 | |
开关 | 4 | ||
变压器 | 220/6V.6V | 1 | 8W |
电感 | 8Ω | 1 | |
电 感(镇流器) | 8W | 1 | |
日光灯管 | 8W | 1 | |
日光灯座 | 2 | ||
起动器 | 1 | ||
灯泡 | 220V/15W | 12 | 自备 |
灯座 | 12 | ||
条形磁铁 | 1 | ||
原副线圈 | 1 | ||
集成运放 | UA741 | 2 | |
集 成 座 | 14脚 | 1 | |
直流电表 | 5MA | 1 | |
直流电表 | 50MA | 3 | |
直流电表 | ±100UA | 1 | |
直流电表 | 15V | 1 | |
交流电表 | 500MA | 3 | |
交流接触器 | CJ10﹣10A 380V | 5 | |
按钮﹣绿 | LA19﹣11 | 4 | |
按钮﹣红 | LA19﹣11 | 2 | |
三相闸刀 | HK8﹣16/3 | 1 | |
热继电器 | JRO﹣20/3 | 2 | |
时间继电器 | JS7﹣2A 380V | 2 | |
电动机 | △接380V | 1 | |
工具 | |||
万用表 | MF47 | 1 | |
尖嘴钳 | 1 | ||
螺丝刀 | 3 | ||
剥线钳 | 1 | ||
连接线 | 若 干 | ||
其他 | |||
实验台 | 1台 | ||
实验桌 | 1张 | ||
防腐皮 | 1块 | ||
凳子 | 2张 | ||
