初级维修电工实训设备
一、 产品概述：夯实电工基础的标准化教学平台
本初级维修电工实训设备严格遵循模块化、标准化的国际设计理念，紧密围绕国家初级维修电工职业标准的教学、培训和技能鉴定核心要求而研发。装置集成了电工仪表使用、电子技术基础、照明线路安装、电力拖动控制、安全用电规范等全方位基础实训内容，提供了一个布局合理、扩展灵活、安全可靠的电工技能入门培训平台。
该装置是职业院校、技工学校、中专院校及各类职业培训机构开展电工基础课程一体化教学的理想设备，其标准化、规范化的设计完全满足劳动职业技能鉴定部门对初级维修电工技能考核的场地与设备要求。通过本平台系统性的实训，学员可快速、扎实地掌握电工必备的实操技能与安全规范，是培养合格初级电工的基石。
二、 核心技术与安全性能指标
输入电源：三相四线制 AC 380V ±10% 50Hz
工作环境：温度 -5℃ ~ +40℃
装置容量：< 1.0 kVA
安全保护：配备高灵敏度漏电保护器（动作电流 ≤30mA）、过流保护及熔断器保护，确保实训安全
外形尺寸：1600mm（长）× 700mm（宽）× 1450mm（高）
三、 装置基本配置与功能介绍

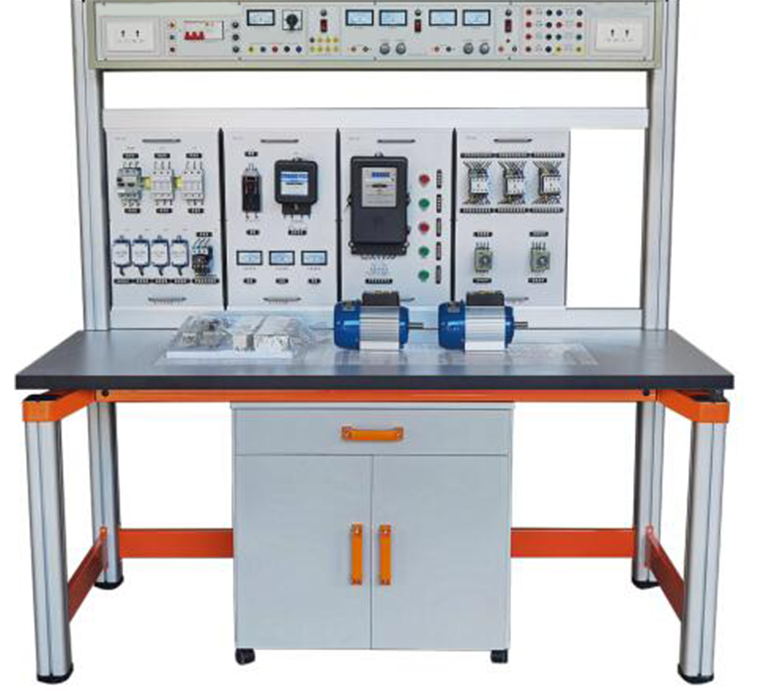

本初级维修电工技能考核台采用一体化结构，主要由实训电源屏、系列化实训挂箱、电工电子器材及专用实训桌组成，为学员提供一个从认知、操作到考核的完整学习环境。
（一） 多功能一体化实训电源屏
实训屏采用优质铝型材框架与集成电源机箱，铝合金面板美观耐用，为所有实训模块提供稳定、安全、多样的工作电源。
电源管理与指示：设有输入电源指示灯，采用三相漏电保护开关，并通过带转换开关的450V交流电压表实时监测三相线电压。
多路交直流输出：
提供6V、9V、12V、24V、36V多档位、50W功率的低压交流电源。
提供5V/1A固定直流稳压输出，以及0-30V连续可调、2A输出的直流稳压稳流电源，具备智能限流保护功能。
基础电路元件：内置整流二极管、大功率电阻等，用于搭建电机能耗制动、降压启动等经典控制电路。
设备扩展接口：配备220V电源插座，方便连接示教板、检测仪表等辅助教学设备。
（二） 模块化实训挂箱与器材配备
所有元器件均采用端子排引线设计，有效保护器件寿命，学员在端子排上进行接线，并通过线槽进行规范的工艺布线训练，是培养学员形成良好电工接线工艺习惯的关键。
初级电工实训挂箱：该系列挂箱涵盖了初级电工考核所需的全部基础元器件，模块化设计方便教学与管理：
仪表与开关挂箱：包含闸刀开关、单相电度表、交流电流表，用于学习基本电量测量与开关控制。
照明电路挂箱：包含日光灯套件（灯管、镇流器、启辉器）、灯座、开关面板，用于照明线路安装实训。
计量与控制挂箱：配备三相电度表及多种控制按钮，学习动力配电与基本控制。
继电器控制挂箱：核心配置交流接触器、时间继电器，是学习电动机继电器控制的基础。
低压电器挂箱：集成低压断路器、熔断器、行程开关、热继电器，认知常用低压保护与控制电器。
电子技术实训套件：提供九孔万能电路板及全套电阻、电容、二极管、三极管、晶闸管等电子元器件，支持搭建多种模拟与数字电路。
驱动单元：配备三相鼠笼式异步电动机（180W，Y/△接法），用于电力拖动控制线路的实操训练。
（三） 专业实训操作桌
操作桌采用1600 * 700mm的大尺寸桌面，主体为高强度工业铝型材框架，结构稳固，带储物柜和万向刹车轮，移动定位方便。桌面中央集成九孔万能插件板，配合透明元件盒，可像“搭积木”一样自由组合电子电路，直观易用。整体设计符合现代实训室标准，满足两名学员同时操作的需求。
四、 实训与考核项目体系（全面覆盖初级工标准）
本初级电工实训设备所支持的实训项目，完全覆盖并满足了国家初级维修电工职业技能鉴定的全部核心要求。
（一） 电力拖动控制线路安装与调试（核心技能）
三相异步电动机基本控制：直接启动、点动控制、连续运行（自锁）控制线路。
电动机保护与测量线路：带电流表监测的点动与连续运行控制、带电能计量的两地控制线路。
电动机降压启动控制：时间继电器控制的Y-△降压自动启动控制线路。
电动机制动控制：单向运行反接制动控制线路。
自动控制线路：基于行程开关的工作台自动往返控制线路。
（二） 室内照明与配电线路安装（安全规范）
基本照明线路：一灯一控、日光灯线路、声光控开关线路的安装与接线。
电能计量与配电：单相电度表的直接接入式接线、家用配电板的安装与配线。
复杂控制线路：两地控制一盏灯的双联控制线路。
（三） 电子技术基础实训（电路基础）
直流电源电路：单相桥式整流电路、串联可调稳压电源、三端集成稳压电源的组装与测试。
功率电子电路：单结晶体管触发电路、晶闸管可控整流调压电路。
综合应用电路：电子门铃、防盗报警器、光控自动灯、电子催眠器等趣味性与实用性结合的电路制作，培养学员电路分析、焊接与调试能力。
（四） 安全用电与消防技能（职业素养）
安全急救演示：了解触电急救的基本原则与操作步骤（教师演示）。
消防技能认知：认识常用电工消防器材，掌握电气火灾的预防与初期扑救方法（教师演示）。
本初级维修电工实训设备是一款专为电工技能入门教育与初级职业资格鉴定设计的标准化、模块化基础培训平台。它通过科学的模块划分，将繁琐的电工基础技能训练分解为清晰、有序的实训单元，使学员能够循序渐进地掌握从照明配电、电子工艺到电机控制的各项核心技能。其规范的设计、齐全的配置和完备的安全保护，为初学者提供了一个安全、高效、贴近实际的动手环境。
该装置是各类院校及培训机构建设标准化电工实训室、开展初级维修电工技能培训与鉴定的必备基础装备，是学员迈向合格电气技术工人的坚实第一步，堪称电工入门培训与技能考核的黄金标准平台。
