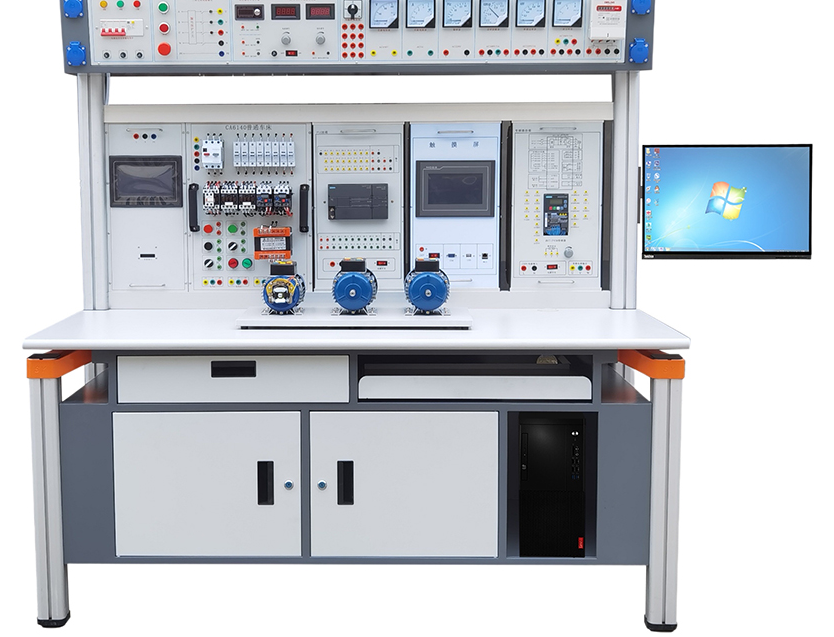

高级维修电工实训考核装置

高级维修电工实训考核装置

高级维修电工实训考核装置是专为高等院校、职业院校及技术培训机构设计的综合性教学与技能考核设备。本装置的核心服务对象包括机械设计制造及其自动化、机械电子工程、机械工程、智能制造、电气自动化等专业，完美支撑《机电传动控制》、《电气控制与PLC》等核心课程的实验教学任务。同时，它也是开展各类科研项目及进行维修电工、电气自动化技术等专业技能培训与鉴定的理想平台。该维修电工实训考核实验台广泛服务于电力系统自动化技术、机电设备运行与维护、电气自动化技术等多个专业，深度应用于《机床电气控制》、《维修电工》、《汽车电工电子技术》、《电机拖动》、《电气控制》等课程的实践教学，并为电力系统自动化、机电设备运行与维护等专业提供岗前综合实训与考核服务，是构建维修电工实验室的核心装备。

一、装置遵循的标准规范与核心技术要求

本高级维修电工实训考核设备严格遵循国家及行业最新标准，确保技术先进性与操作安全性。主要执行规范包括：《标准电压》（GB156-2017）、《电能质量电压允许波动和闪变》（GB 12326）、《电能质量公用电网谐波》（GB/T 14549）、《调速电气传动系统》系列标准（GB/T 12668.2/.3/.5/.6/.7/.8）等，所有标准均以最新版本为准。

核心硬件技术要求：

1. 实验桌体：采用坚固的铝合金结构，表面经电泳处理，防火板台面。尺寸不小于1600mm×700mm×1650mm。输入为三相五线制AC380V±10%电源，内置多功能电源控制箱，具备过压、欠压、过流、漏电等多重保护。提供三相380V、单相220V交流电源及直流稳压电源（24V/1A），并配有数显仪表。

2. 模块化设计：整套维修电工实训装置采用高度模块化结构，包括PLC主机、各类实训挂箱、变频器模块、触摸屏模块、电机组及多种机床电路故障考核模块等。模块采用挂箱式设计，可在铝合金滑道上自由组合，扩展灵活。

3. 仿真与安全：系统集成计算机仿真技术，实现操作、模拟、仿真一体化。所有低压模块采用24V安全电压，结合急停按钮、自动保护开关等，实现多重人身与设备安全保护。

4. 工业级软件配置：配备主流组态软件（如组态王、MCGS）和丰富的PLC编程、仿真教学资源，实现从基础指令到复杂系统集成的全覆盖教学。

二、高级维修电工实训考核装置供货范围与核心组成

本维修电工技能实训考核平台的供货范围全面，旨在搭建一个从基础电气控制到复杂自动化系统集成的一站式教学环境。核心组成部分包括：

• 主控平台：实验桌、集成电源控制箱（含仪表显示）。

• 核心控制单元：可编程控制器PLC模块（如西门子SR40系列，含模拟量模块）、工业触摸屏模块（MCGS）、变频器模块（如西门子V20）。

• 基础电气元件模块：中间继电器模块、自锁/自复位按钮模块、信号指示与报警模块。

• 典型PLC实训模块：涵盖电机控制、邮件分拣、自动送料装车、交通灯、液体混合、天塔之光、抢答器等十余种经典实训模型挂箱。

• 动力执行单元：包含三相异步电动机、三相双速电机在内的电机组。

• 机床电路故障排查考核模块：提供C6140、X62W、T68、M7120、Z3040B等八种以上常见工业机床的电气故障设置与排查实训挂板，每板可设多个故障点，是维修电工技能考核的关键部分。

• 测量工具：配套的仪表箱，含电压表、电流表、功率表、电能表等。

这套完整的高级维修电工实训装置清单确保了实训项目从认知、接线、编程、调试到故障检修的全流程覆盖。

三、核心实训项目体系：强化技能培养与考核

本装置支持的实训项目体系丰富，紧密围绕电气控制与自动化核心技术，分为四大模块：

1. PLC可编程控制器综合实训

通过高级维修电工实训台，可完成包括基本指令、定时计数、顺序控制、步进控制等在内的二十余个经典PLC实验。例如：三相异步电动机的启停、正反转、Y-△降压启动控制；交通信号灯控制、多种液体混合控制、自动送料装车系统、机械手控制、邮件分拣系统等，充分锻炼学生的逻辑编程与系统集成能力。

2. 变频调速技术应用实训

利用集成的高性能变频器模块，开展变频器功能参数设置、电机多段速控制、外部模拟量调速、基于PLC通信的变频开环与闭环调速等实训。这些内容是现代维修电工必须掌握的先进驱动技术。

3. 工业触摸屏（HMI）组态与监控实训

通过MCGS触摸屏模块，学习工程画面制作、数据对象定义、动画连接、报警显示、报表与曲线生成等技能，实现人机交互界面的开发，完成对PLC控制系统的实时监控，契合工业互联网应用场景。

4. 机床电气控制线路故障排查与维修实训（核心考核功能）

这是本高级维修电工实训考核装置最具特色的考核功能。学生可在接近真实的机床电气原理图上，对C6140普通车床、X62W万能铣床、T68卧式镗床、M7130平面磨床、Z3040B摇臂钻床等常见机床的电路进行故障分析、检测与排除。该模块深度模拟了工业现场维修情境，是评估学生维修电工综合技能水平的核心手段。

总结而言，本高级维修电工实训考核装置集先进性、实用性、安全性、扩展性于一体，不仅是一套教学设备，更是一个完整的技能培训与认证解决方案。它通过模块化的硬件、丰富的实训项目、尤其是真实的机床故障排查考核模块，全面提升了学生在电气控制、PLC应用、变频调速、人机交互及设备维修等方面的综合职业能力，是培养符合现代工业需求的高素质维修电工与技术人才的理想平台。
