初级维修电工及技能考核装置

初级维修电工及技能考核装置

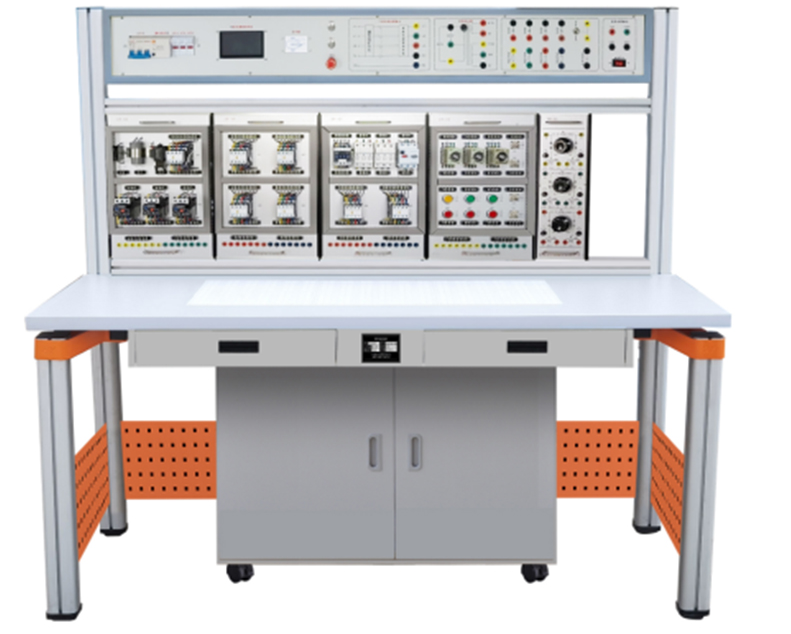

初级维修电工实训考核装置是严格依据劳动与社会保障部颁布的维修电工初、中级职业技能鉴定标准，并集合实用电气控制线路与现代电子技术而研发的专业教学设备。本装置旨在为学员提供一套针对性、实用性、科学性与先进性兼备的实训平台，能够有效、快速地帮助学员掌握维修电工的核心实用技术与操作技能。它不仅适用于各大中专院校、职业院校、技工学校的初级维修电工课程教学，更是各级劳动职业技能鉴定部门开展维修电工技能考核的首选理想设备。

一、装置核心组成与设计特点

本套初级维修电工及技能考核装置采用模块化、开放式设计，结构坚固美观，功能全面，注重安全与智慧化管理。

（一）电源控制机箱

控制机箱为铁质双层亚光密纹喷塑结构，配备铝质面板，集成了供电、监控与智慧管理核心：

• 供电与监测：三相四线电源输入，配备漏电保护开关与保险；面板装有450V指针式交流电压表，可监测三相电网电压。

• 核心亮点：实验室智慧用电安全控制系统：本装置搭载先进的智能电源管理系统，具备过温、短路、过流、过压、欠压、失压、功率限定等七大保护功能，并支持故障锁定与远程管理。

• 智能终端：采用4.3寸彩色触摸屏，实时监控三相电压、电流、功率、电能等参数，支持用户刷卡授权启动，具备语音播报与时间管理功能。

• 远程管理：可通过手机APP或PC端云平台实时查看用电数据、设置安全参数、接收报警信息，并可实现设备的远程通断控制，极大地提升了教学管理的安全性与便捷性。

• 后台系统：提供完整的账号、设备、报修与用户管理功能，支持视频监控接入与设备运行大数据分析。

• 实训电源：提供变压器输出的26V（用于能耗制动整流）和6.3V（用于信号指示灯）交流低压电源，并配备整流二极管、功率电阻等实训所需元器件。

（二）工业级实验桌

实验桌尺寸为1600(长)×700(宽)×1500(高)mm，采用高性能工业铝型材框架与非焊接的压铸连接工艺，结构稳固，外形简约现代。桌面为25mm厚E1级环保防火板，承重性强。桌子配备抽屉与储存柜，底部装有带制动功能的万向轮，移动灵活。桌体后部设计有专用支架，用于悬挂各类实训挂箱，取用方便。

（三）模块化实训挂箱

所有电气元件均安装于实训挂箱上，采用国内外知名品牌器件，确保耐用性与可靠性。接线通过专用端子排和安全插座完成，有效保护元器件，并配套走线槽，用于训练学员规范的工艺布线技能。主要挂箱包括：

• 维修电工实训组件（一）：装有交流接触器、按钮、指示灯等。

• 维修电工实训组件（二）：装有熔断器、低压断路器、热继电器、时间继电器等。

• 维修电工实训组件（三）：装有转换开关、电磁阀、行程开关等。

• 配套电机：提供380V/Y和380V/△接法的三相鼠笼式异步电动机各一台。

二、技术参数

• 输入电源：三相四线（或三相五线）380V±10% 50Hz

• 工作环境：温度-10℃ ～ +40℃，相对湿度＜85%(25℃)

• 整机容量：＜1.5KVA

• 外形尺寸：1600mm×700mm×1600mm

三、核心实训与技能考核项目

本初级维修电工技能考核装置支持从基础到综合的数十个实训项目，全面覆盖维修电工初、中级考核要点：

1. 电动机基本控制线路实训

• 三相异步电动机直接启动、点动与自锁控制

• 具有过载保护的正转控制线路

• 电动机正反转控制（按钮联锁、接触器联锁、双重联锁）

• 顺序控制与多地控制

• Y-△降压启动控制（接触器控制、时间继电器控制）

• 串联电阻降压启动控制

• 能耗制动与反接制动控制线路（半波整流能耗制动、单相运行反接制动）

• 工作台自动往返控制

2. 典型机床电气线路故障排查与维修考核

• C620型普通车床的接线、故障设置与维修

• Z3040型摇臂钻床的接线、故障设置与维修

  （此部分高度模拟工业现场，是维修电工技能考核的关键环节）

四、装置标准配置清单

本初级维修电工及技能考核装置集成了初级维修电工培训设备所需的全部核心功能，以其模块化的维修电工考核台设计、智能化的安全管理系统以及贴近国家标准的考核项目，构建了一个安全、高效、管理便捷的教学与考核环境。它是帮助学生夯实电气控制基础、熟练掌握设备维修技能，并顺利通过职业技能鉴定的强力保障。
