一、 产品概述：标准化、模块化的中级电工技能核心装备

本中级维修电工实训设备严格遵循国际通用的模块化设计理念，针对中级维修电工国家职业标准的教学、培训与技能鉴定核心要求，灵活配置相应的实训功能模块。该装置集成了电工仪表应用、电子电路基础、电工照明与配电安装、电力拖动控制、PLC可编程控制器技术及安全操作规范等全方位实训内容，构建了一个布局科学、扩展灵活、实训高效的综合性技能培训平台。

本装置是各类职业院校、技工学校、中等专业学校开展电工电子类课程一体化教学的理想设备，同时也完全满足各级劳动职业技能鉴定中心、社会培训机构进行中级维修电工技能考核与鉴定的标准化、规范化场地要求，是培养具备现代电气控制基础能力技能人才的核心实训装备。

二、 核心技术性能指标

• 输入电源：三相四线制 AC 380V ±10% 50Hz

• 工作环境：环境温度 -5℃ ~ +40℃

• 装置容量：< 1.0 kVA

• 安全防护：设有漏电保护（动作电流 ≤30mA）、过流保护及熔断器保护等多重安全机制

• 外形尺寸：1600mm（长）× 700mm（宽）× 1450mm（高）

三、 装置基本配置与功能详解

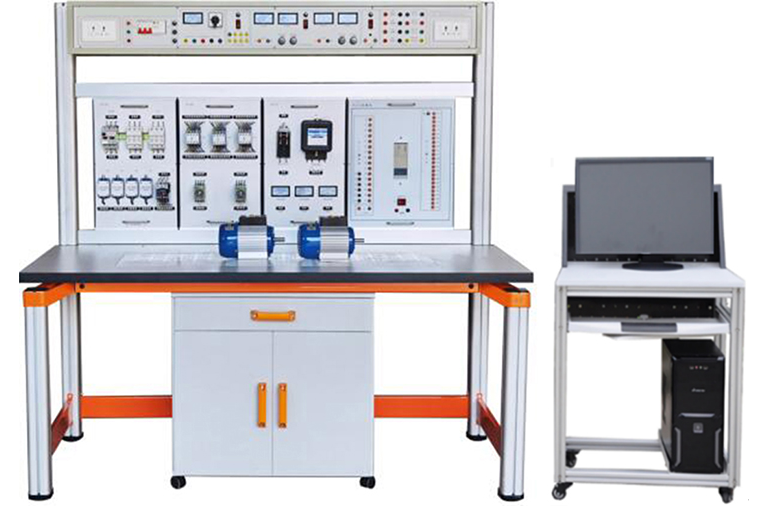

本中级维修电工技能考核装置采用一体化结构设计，主要由电源控制实训屏、系列化实训挂箱、多功能实训器材与稳固的实训操作桌构成。

（一） 多功能一体化实训电源屏

实训屏采用优质铝型材框架与集成式电源机箱组合，面板为铝合金材质，为所有实训模块提供高稳定性的交直流电源与全面保护。

1. 电源指示与供电：具备外部电源输入指示灯，配置三相漏电保护开关，通过450V电压表与转换开关监测三相输出电压。

2. 多路交流输出：提供6V、9V、12V、24V、36V多档位低压交流电源（50W），满足不同控制电路需求。

3. 高性能直流电源：

• 固定5V/1A稳压电源，适用于数字电路。

• 0-30V连续可调直流稳压稳流电源，具备自动换挡与限流保护功能，适用于模拟电路及控制回路。

4. 基础电路元件：配备整流二极管、大功率电阻等，用于电动机能耗制动、降压启动等经典控制电路实训。

5. 辅助供电接口：提供220V电源插座，便于连接计算机、编程器等辅助设备。

（二） 模块化实训挂箱与核心器材

采用元器件接线端子化设计，有效保护器件，并通过专用线槽进行规范的工艺布线训练，是培养学员标准电工接线工艺的关键。

1. 电工实训挂箱：该系列挂箱覆盖了中级电工所需的全部核心低压电器与测量仪表，包括：

• 闸刀开关、单相电度表、交流电流表。

• 日光灯套件、灯座、开关等照明配电元件。

• 三相电度表、控制按钮。

• 交流接触器、时间继电器等核心控制器件。

• 低压断路器、熔断器、行程开关、热继电器。

2. 可编程控制器（PLC）实训组件：标配主流的三菱FX1N-40mR-001型PLC主机、配套转换接口及SC-09编程电缆，承载从基础指令到复杂逻辑控制的PLC应用实训。

3. 工业组态与仿真实训软件：

• 工控组态软件：可将实训项目可视化，创建动态监控画面，提升教学直观性。

• PLC仿真实训软件：提供虚拟调试环境，用于程序编写、逻辑测试与运行状态模拟。

• ★ 工业自动化数字孪生仿真软件（正版）：本装置的核心亮点。通过物理IO模块与上位机3D仿真软件实时通讯，可在高度逼真的虚拟环境中完成包括多种典型机床（如CA6140车床、X62W铣床、T68镗床等）PLC改造控制在内的超过30个复杂工业场景项目的调试与验证，实现“虚实结合、理实一体”的沉浸式教学。

4. 基础电子与驱动器件：

• 九孔万能电路实训板，用于搭建各类电子电路。

• 全套电阻、电容、二极管、三极管、可控硅等电子元器件包。

• 三相鼠笼异步电动机（180W，Y/△接法），用于电力拖动实训。

（三） 专用实训操作桌

操作桌规格为1600 * 700 * 1500mm，桌面采用25mm厚环保板材，承重性强。主体结构为高强度工业铝型材及压铸连接件，稳固耐用，底部带储物空间及万向轮，移动灵活。整体设计符合现代实训室审美与人体工学要求。

四、 核心实训与技能考核项目体系

本中级维修电工实训考核台支持从传统电气控制到现代PLC应用的系统性技能训练，完美覆盖中级工考核大纲。

（一） 电力拖动与电气控制（传统技能核心）

1. 三相异步电动机的直接启动、点动、自锁控制线路安装与调试。

2. 具有过载、互锁、顺序、多地等复杂功能的电动机控制线路。

3. 三相异步电动机的Y-△降压启动控制线路。

4. 三相异步电动机的能耗制动与反接制动控制线路。

5. 自动往返、顺序启停等基于行程开关、时间继电器的典型机床控制线路模拟。

（二） 可编程控制器（PLC）应用技术（现代技能重点）

1. PLC硬件结构认识、编程软件使用及基本指令练习。

2. 基于PLC的电动机基本控制程序设计（如正反转、Y-△启动）。

3. PLC综合应用实训：利用数字孪生仿真软件，在虚拟3D场景中完成机械手、自动门、交通灯、流水线、多种机床PLC控制系统等复杂项目的编程、调试与仿真运行，极大拓展实训深度与广度，降低实操风险与耗材成本。

（三） 室内照明与配电技术（安全规范）

1. 日光灯、白炽灯照明线路的安装与接线。

2. 单联、双联、声光控等开关控制线路。

3. 单相、三相电度表的直接与经互感器接入接线。

4. 家用配电板的安装与配线工艺。

（四） 电子技术基础与应用

1. 常用电子元器件的识别与检测。

2. 整流电路、稳压电源等模拟电子电路的搭建与测试。

3. 晶闸管调光、调压等电力电子基础电路实训。

本中级维修电工实训设备是一款精准定位于中级维修电工技能培养与鉴定的综合性教学平台。它成功地将传统的电气控制技能训练与现代的PLC自动化技术、先进的数字孪生虚拟仿真技术融为一体。通过模块化的硬件配置和丰富的虚实结合实训项目，不仅能够扎实训练学员的基础电工工艺和故障排除能力，更能高效培养其工业自动化控制系统编程、调试与维护的初步技能。

该装置是职业院校建设高水平电工电子实训室、技能鉴定站提升考核现代化水平的理想选择，是连接传统电工技术与现代工业自动化领域的必备桥梁式教学设备。
