一、 产品概述：面向未来的高端电工技能培训系统

本高级维修电工实训设备遵循国际先进的模块化设计理念，通过灵活配置不同的实训功能模块，构建了一个涵盖电工仪表、电子电路、照明配电、电力拖动、PLC技术、变频技术、单片机应用及安全消防的综合性高级维修电工技能培训平台。该装置设计科学、布局合理、升级扩展性强，完全满足国家初级、中级乃至高级维修电工职业标准在“教学、培训、考核”三位一体的全部要求。

本系统不仅是职业院校、技工学校、中专及高职院校进行电工电子类课程深度教学的理想设备，也是各类劳动职业技能鉴定机构、企业培训中心开展高级维修电工技能鉴定和考核的权威平台。它代表了当前电工实训设备智能化、网络化、集成化的发展方向。

二、 核心技术性能参数

• 输入电源：三相四线制 AC 380V ±10% 50Hz

• 工作环境：温度 -5℃ ~ +40℃

• 整机容量：< 1.0 kVA

• 安全保护：漏电保护（动作电流 ≤30mA）、过流保护、熔断器保护

• 装置尺寸：1600mm × 700mm × 1450mm

三、 系统基本配置与核心功能

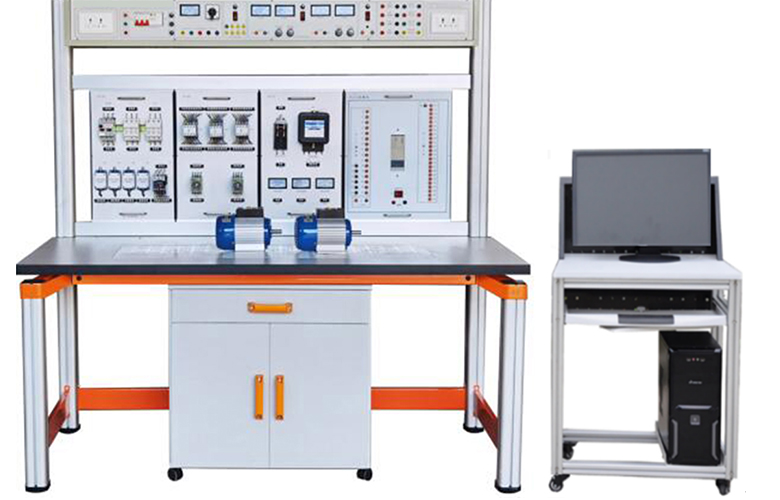

本高级维修电工实训考核装置主要由实训屏、多功能实训挂箱、丰富的实训器材模块以及智能化实训桌组成，构成一个完整的教学生态系统。

（一）多功能一体化实训屏

实训屏采用优质铝型材框架与集成式主机箱构成，铝合金面板美观耐用。主机箱为所有挂箱及模块提供高精度、高稳定性的交直流电源及全面的安全保护。

1. 智能电源管理：设有电源输入指示，配置三相漏电保护开关，并通过450V交流电压表监测三相线电压。

2. 多路低压交流输出：提供6V、9V、12V、24V、36V多档位低压交流电源，功率充足。

3. 高性能直流电源：

• 固定5V/1A稳压输出。

• 0-30V连续可调直流稳压稳流电源，具备预设式限流保护。

4. 可编程恒流源：提供4mA-20mA连续可调一路，满足模拟量实训需求。

5. 基础电子元件：配备整流二极管、功率电阻等，用于能耗制动、电机降压启动等经典电路。

6. 外设接口：提供220V电源插座，方便连接电脑、示波器等外部仪器。

（二）模块化实训挂箱与核心器材

采用端子排引线设计，保护元器件，并通过线槽进行规范化工艺布线训练，是电工工艺接线实训的理想载体。

1. 电工实训挂箱：涵盖从基础计量仪表（单/三相电度表、电流表）、照明电路（日光灯、开关）、低压电器（断路器、熔断器、行程开关）到核心控制器件（交流接触器、时间继电器、热继电器）的全系列元器件。

2. 可编程控制器实训组件：标配三菱FX1N-40mR-001型PLC主机、SC-09编程电缆及配套转换接口。

3. 工业变频器实训挂箱：集成三菱FR-D720S 0.4KW变频器，支持RS485通讯与面板操作，用于现代拖动控制教学。

4. 单片机综合实训系统：提供完整的基于51内核的单片机硬件实验平台，集成丰富的外设接口和通信模块（如USB、CAN、以太网、红外等），并配套KEIL C51开发环境及工业组态软件接口。

5. 驱动与测量单元：包含电机导轨、高精度光电编码器测速系统。

6. 执行机构：配置多台三相鼠笼式异步电动机（不同功率与接法）。

7. 工业软件生态：

• PLC编程与仿真实训软件：用于程序编写、调试与虚拟运行。

• 工控组态软件：可开发动态监控画面，实现实训过程可视化。

• ★工业自动化数字孪生仿真软件（正版）：本设备最大亮点之一。通过物理IO模块与上位机软件实时通信，可在高度仿真的3D虚拟工业场景中，完成包括三层电梯、机械手、自动生产线、多种典型机床PLC改造在内的30多个复杂项目仿真调试，实现“虚”“实”结合的沉浸式教学。

（三）智能化实训桌

桌面采用1600 * 700mm的大型E1级环保板材，集成九孔万能插件板，支持透明元件盒像“搭积木”一样自由构建电子电路。桌体采用高强度工业铝型材压铸框架，带储物柜和万向轮，并专设电脑主机托架和键盘位，完美支持PLC编程实训、单片机开发等需要计算机辅助的课程。整体设计符合人体工学与现代审美。

四、 全面覆盖的实训与考核项目体系

本高级维修电工实训装置支持从传统电气控制到现代工业自动化技术的全方位技能训练。

（一）电力拖动与控制（基础与核心）

1. 三相异步电动机的直接启动、点动、自锁控制。

2. 带电流、电能监测的复杂控制线路。

3. 电动机的降压启动（Y-△、串电阻）、制动（反接、能耗）控制。

4. 工作台自动往返等典型机床电气控制线路。

（二）可编程控制器（PLC）技术应用

1. PLC硬件认识、基本指令与编程软件操作。

2. 基于PLC的电机基本控制（正反转、Y-△、降压启动、制动）。

3. PLC综合应用实训，为高级工考核打下基础。

（三）变频调速技术应用

1. 变频器面板操作与功能参数设置。

2. 多段速、外部端子、通信控制等多种调速模式。

3. 变频器在电机开环与闭环调速系统中的应用。

（四）PLC与变频器网络化控制

1. 基于通信的多段速与开环调速控制。

2. PLC与变频器构成的闭环速度控制系统，体现工业现场级应用。

（五）单片机技术综合应用（高级技能拓展）

涵盖I/O控制、A/D与D/A转换、电机控制、各类通信（USB、CAN、以太网、I2C）、传感器应用、LED/LCD显示、嵌入式操作系统等数十个高级实验，并通过组态软件实现上位机监控，紧密对接工业应用。

（六）室内照明与配电安装（安全规范）

包括日光灯、声光控、两地控制、配电板安装、电度表接线等家庭与工业照明配电标准项目，训练安全规范操作。

（七）电子技术综合实训

从整流、稳压基础电路到晶闸管可控整流、光控、声控等综合性电子应用电路，锻炼电子线路的焊接、调试与排故能力。

本高级维修电工实训设备是一款集传统电工技能与现代自动化技术于一体的高端综合性培训平台。它不仅提供了完善的硬件模块进行动手实操，更通过正版工业数字孪生仿真软件和单片机综合应用系统，将实训维度从物理线路延伸至虚拟调试与智能控制，完美解决了传统实训中成本高、危险性大、场景有限的痛点。该装置是培养符合“中国制造2025”需求的复合型、创新型高级维修电工人才的核心装备，是建设高水平、示范性电工电子实训基地的权威选择。
