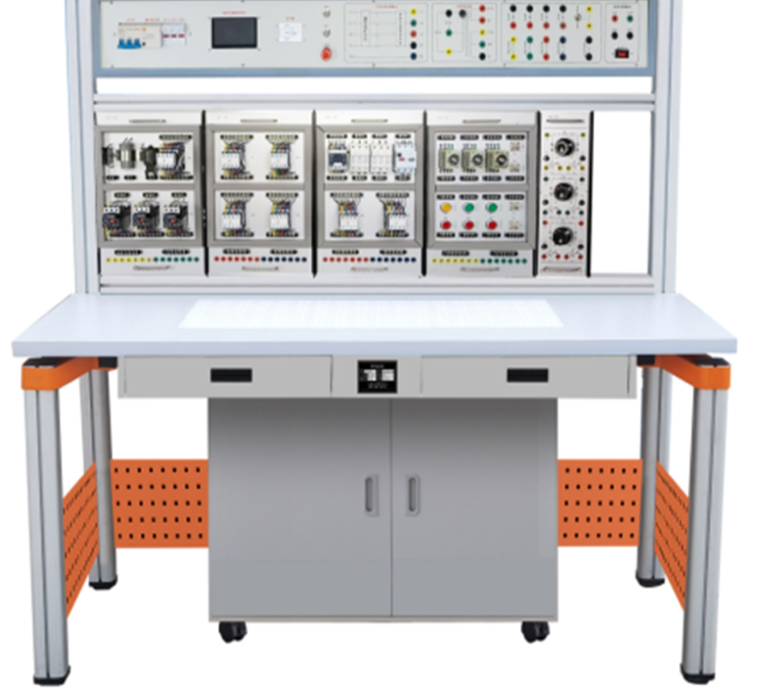

维修电工电气控制技能考核实训装置

维修电工电气控制技能考核实训装置

一、 产品概述：权威认证的专业维修电工技能培训设备

本维修电工电气控制技能考核实训装置，严格依据劳动与社会保障部颁布的《维修电工》国家职业标准中初、中级工的技能培训和考核要求进行研发。该装置深度集成经典电气控制线路与实用电子线路，为学员和考生提供了一个真实、安全、高效的技能实操环境。通过在本实训台上的系统化训练，学员能够快速掌握维修电工的核心实用技术与操作规范，是提升电气故障诊断、线路安装与调试能力的理想维修电工技能培训设备。

本装置设计兼具针对性、实用性、科学性与前瞻性，不仅完美契合职业院校、技工学校、大中专院校的日常实训教学需求，更是各级劳动职业技能鉴定中心、企业培训基地进行初级、中级维修电工考核认证的权威标准化设备。

二、 核心特点：为何选择我们的电气控制实训平台

1. 模块化设计，教学灵活高效：所有电气控制元器件均安装在标准化实训挂板上，形成独立的维修电工实训组件。这种设计使得操作更换便捷无比，极大方便了实训项目的扩展与新课程的开发，内容选择具备典型性和科学性。

2. 供电简易，部署快速：整套电工考核实训台仅需接入标准三相四线制交流电源即可立即投入教学使用，降低了场地与基础设施要求。

3. 模拟真实工业场景：通过专门设计的控制线路与小功率电机，能够高度模拟工厂中各类电气拖动系统。可全面满足学员对电气设备的安装、布线、调试、故障分析与排查等核心维修电工技能的训练要求。

4. 工艺规范化训练：所有继电接触控制线路的元器件接线点均引至专用接线端子排，学员直接在端子上接线，有效保护了元器件本体，延长设备寿命。配合专用线槽进行布线练习，切实训练学员的电气工艺规范。

5. 工业级品质，持久耐用：关键电气元件如交流接触器、热继电器、低压断路器等均选用国内外知名品牌，从源头上保证了整套电气控制技能考核装置的卓越性能与可靠品质。

6. 多重安全保护，实训无忧：装置集成电压型与电流型双重漏电保护开关，全面保障使用者人身安全。各电源输出均具备监视与短路保护功能，当实训中发生误接线或短路时，装置可智能保护，避免烧毁保险丝或电器，确保教学流程安全顺畅。

7. 连接安全快捷：实训电路与装置电源之间采用高可靠性安全插座和护套手枪插接线连接，既保证了电气连接的可靠性，又大幅提升了实训效率。

8. 智能防短路设计：独有的三相电源输出短路软截止保护功能，可有效防止因学生误操作导致的短路事故，在保护昂贵元器件的同时，也极大节省了常规实训耗材成本。

三、 详细技术性能参数

• 输入电源：三相五线制 AC 380V ±10% 50Hz

• 工作环境：温度 -10℃ ~ +40℃，相对湿度 <85%(25℃)，海拔 <4000m

• 整机容量：< 1.5 kVA

• 装置尺寸：1600mm（长）× 700mm（宽）× 1630mm（高）

四、 装置标准配置清单

（一） 电源控制机箱

机箱采用优质钢材双层喷塑结构，面板为铝合金材质。主控板集成以下资源：

• 三相电源输入，经漏电保护器、保险丝后为实训台供电。

• 450V指针式交流电压表，可监测三相电网电压。

• 提供多组交流低压电源：包括6.3V（指示灯电源）和26V（能耗制动整流电路电源）。

• 配备整流二极管、功率电阻等，用于电机降压启动、能耗制动等实训电路。

（二）多功能实训桌

• 规格：1600×700×1500mm (长×宽×高)，桌面采用25mm厚E1级环保三聚氰胺饰面板，承重强。

• 结构：主体采用高性能工业铝型材及压铸连接件（非焊接），组装灵活，坚固耐用。桌腿四面带槽，设计先进。

• 储物：配备两个抽屉及大容量储存柜，方便存放挂箱与工具。

• 移动性：底部装有4个高强度带刹车万向轮，移动定位轻松。

• 一体化设计：桌后部延伸出专用支架，用于悬挂各类电工实训挂箱，取用调节极为方便，顶部安装电源机箱。

（三）核心实训模块（挂箱）

所有挂箱元器件接线均引至端子排，通过线槽走线，培养规范工艺。电路连接采用安全插头线。

1. 维修电工实训组件（一）：装有交流接触器、按钮、信号灯（6.3V）、接线端子等。

2. 维修电工实训组件（二）：装有熔断器、低压断路器、热继电器、时间继电器、交流接触器等。

3. 维修电工实训组件（三）：装有转换开关、电磁阀、十字开关、行程开关等。

4. 配套电机：三相鼠笼式异步电动机（380V/Y接法、380V/△接法）各一台。

（四）配套附件

• 电工连线：全套高可靠安全插接线，包含不同颜色和长度，满足各种电路连接需求。

• 实训指导书：详细说明书，指导学生逐步完成各项实训与考核项目。

五、 可完成的典型实训与考核项目

本维修电工电气控制实训装置支持以下近20个核心实训项目，全面覆盖考核大纲：

1. 三相异步电动机的直接启动控制

2. 三相异步电动机接触器点动与自锁控制线路

3. 具有过载保护的正转控制线路

4. 按钮联锁、接触器联锁及复合联锁的电动机正反转控制

5. 三相异步电动机的顺序控制与多地控制

6. 接触器与时间继电器控制的Y-△降压启动线路

7. 串联电阻降压启动控制线路

8. 工作台自动往返行程控制线路

9. 半波整流能耗制动、反接制动控制线路

10. 经典机床电气线路（如C620车床）的接线、调试与故障维修仿真
