维修电工仪表照明实训考核装置

维修电工仪表照明实训考核装置

在电工职业技能培训与鉴定领域，维修电工仪表照明实训考核装置是专门针对电工从业人员必须掌握的仪表使用、照明电路安装及低压配电技能而设计的标准化、一体化教学考核平台。本装置严格依据原劳动和社会保障部颁发的“工人等级标准”及“职业技能鉴定”规范开发，完美集理论教学、技能实训与等级考核功能于一体。它不仅能够全面支持从基础照明到复杂计量仪表接线的实操训练，更是各级劳动职业技能鉴定部门、大中专院校、职校及技校开展初、中、高级维修电工技能考核的理想设备，是提升学员实际操作能力与职业素养的必备实训装置。

一、装置核心特点与优势

1. 模块化挂板设计：所有电气控制线路元器件均安装在独立的实训挂板上，操作直观，更换便捷。这种设计极大方便了实训内容的扩展与新项目的开发，确保教学内容的典型性和实用性。

2. 双重安全保障：装置配备电压型与电流型双重漏电保护器，确保操作者的人身安全。所有元器件的接线均引至专用的接线端子，学生直接在端子上进行接线练习，有效保护元器件，降低损耗。

3. 规范工艺训练：采用工业标准的走线槽进行布线，引导学生掌握规范的电气安装工艺。实训电路与装置电源通过高可靠性的安全插座和护套手枪插连接，确保安全快捷。

4. 双组同步实训：控制屏采用双组型结构，左右两侧电源独立且互不干扰，可供两名学生同时进行相同的实训操作，有效提高设备利用率和课堂效率，非常适合分组教学与技能竞赛。

5. 即接即用：装置只需接入三相四线制交流电源即可投入使用，安装简便，对场地要求低。

二、主要技术性能参数

• 输入电源：三相四线（或五线）380V±10% 50Hz

• 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)

• 装置容量：<1.5KVA

• 安全保护：漏电保护动作电流 ≤30mA，动作时间 ≤0.1s

• 外形尺寸：1680×700×1630mm

• 设备重量：约100kg

三、装置基本配置与功能

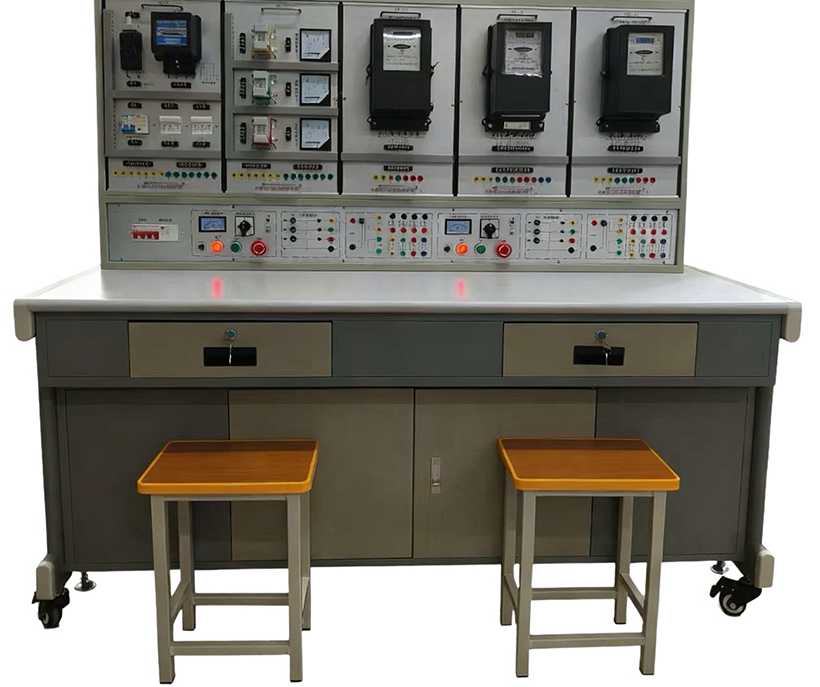

本维修电工仪表照明实训台主体由电源控制屏、实训桌及系列化实训挂箱组成。

• 电源控制屏：提供两组独立控制电源，设有启动、停止及急停按钮。输出包含线电压380V和相电压220V，并配有多组单相、三相电源插座，满足不同实训电路的供电需求。同时提供用于能耗制动电路的整流二极管和多种规格的功率电阻。

• 实训桌：采用优质钢材制造，桌面为防火、防水、耐磨高密度板，坚固耐用。两侧配备抽屉，便于存放工具和资料。

• 核心实训挂箱（组件）：提供从基础照明到高级仪表测量的全套模块化挂板，具体配置详见下方清单。

四、全面的仪表照明实训项目体系

本装置支持以下五大类核心技能实训，全面覆盖维修电工在仪表与照明方面的考核要求：

（一）常用照明电路安装与接线

1. 插座和一个开关控制一盏灯（白炽灯、荧光灯）

2. 两个双联开关控制一盏灯（两地控制）

3. 三个开关控制一盏灯（多控电路）

4. 日光灯线路的完整接线

5. 声控、触摸延时、人体感应开关控制白炽灯电路

（二）单相电能计量仪表接线

1. 单相电度表直接接线电路

2. 单相电度表经电流互感器的接线电路

（三）电压、电流测量仪表接线

1. 电压表、电流表直接测量接线

2. 万能转换开关切换测量三相电压接线

3. 单只电流互感器用于单相回路的接线

（四）三相电流互感器接线

1. 三只电流互感器接成星形（Y形）接线

2. 三只电流互感器接成三角形（△形）接线

（五）三相电能与功率因数测量

1. 三相功率因数表测量电路

2. 三相三线有功电度表直接及经互感器接线

3. 三相四线有功电度表直接及经互感器接线

4. 三相四线无功电度表直接及经互感器接线

五、标准实训组件配置清单
