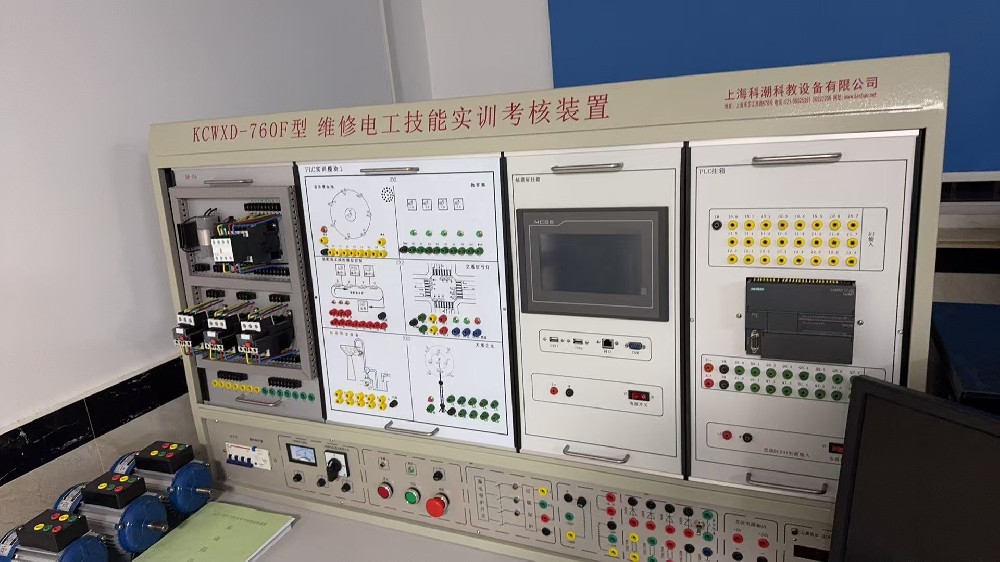

KCWXD-760F型维修电工技能实训考核装置（新）

一、设备用途

维修电工技能实训考核装置适用于全面提升电工基本技能和故障诊断能力，同时兼顾职业技能鉴定和科研项目研发功能。

二、技术性能

1.输入电源：三相四线（或三相五线）～380V±10%  50Hz

2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3.装置容量：＜1.5kVA

4.参考重量：100kg

5.参考外形尺寸：1600mm ×800mm ×1600mm

6.安全保护：设有电流型漏电保护器和电压型漏电保护器。

三、配置标准

1.供电：设有两组电源，通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护。

2.交流电源：提供线电压380V和相电压220V两种电源，还设有多个单、三相电源插座。

3.低压交流电源：提供变压器，输入380V，输出110V及36V两组电源，用于能耗制动电路。

4.整流二极管：提供整流二极管1N5408四个，用于能耗制动电路。

5.电阻：提供75Ω/75W功率电阻若干，用于降压启动电路。提供10Ω/25W功率电阻若干，用于能耗制动电路。

6.实训桌外观：实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右各设有一个抽屉。

四、可完成的实训项目

（一）电气控制实训项目：

1.三项异步电动机直接启动控制电路

2.点动控制电路

3.自锁控制电路

4.按钮联锁正反控制电路

5.双重联锁正反转控制电路

6.工作台自动往返控制电路

7.两台三项异步电动机的两地控制电路

8.接触器控制的Y-Δ控制电路

9.时间继电器控制的Δ控制电路

10.三项异步电动机单项启动反接制动控制电路

11.无变压器半波整流单向启动能耗制动控制电路

12.有变压器半波整流单向启动能耗制动控制电路

13.正反转启动能耗控制电路

14.单项笼型电动机电容控制电路

15.双速交流异步电动机手动变速控制电路

16.双速交流异步电动机自动变速控制电路

17.三项异步电动机双重联锁正反转能耗制动控制电路

18.三项异步电动机双重联锁正反转启动反接制动控制电路

19.C620车床电气控制线路

20.电动葫芦电气控制线路

21.Y3150滚齿机控制电路

（二）变频器相关的实训项目

1.变频器功能参数设置与操作

2.多段速度选择变频调速

3.外部端子点动控制

4.控制电机正反转运动控制

5.模拟量控制变频调速

6.三项异步电动机的变频开环调速

7.PLC控制变频器多段速

8.PLC控制变频器闭环调速

9.PLC与变频器通信控制

（三）触摸屏实训项目

1.触摸屏的实训

2.触摸屏与PLC通讯的实训

（四）PLC实训相关项目

1.基本指令

2.LED数码

3.天塔之光

4.交通灯

5.机械手

6.传动带

7.流水线

8.步进电机

9.水位模拟

10.液体混合装置模拟控制

11.邮件分拣机控制的模拟

12.送料装车

13.自动洗衣机

14.电镀生产线控制等的模拟

15.PLC控制的三项异步电动机正反转控制、Y/Δ启动控制、降压启动控制、能耗制动控制

（五）交流伺服电机、步进电机驱动器相关的项目

1.交流伺服电机驱动器及伺服电机的接线、参数设置

2.步进电机驱动器及步进电机的接线、参数设置

3.PLC控制步进电机

4.伺服电机的转向和速度控制

5.PLC控制小车位置控制

6.TCA787集成触发电路实训及故障检修

7.三相半波可控整流电路实训及故障检修

8.三相全控整流电路实训及故障检修

9.晶闸管直流调速系统各主要单元的调试

10.单闭环不可逆直流调速系统实训及故障检修

五、KCWXD-760F型维修电工技能实训考核装置表：
