基础电工实训考核装置、电气装配实训设备

基础电工实训考核装置、电气装配实训设备

在电工技能培养的起点，一套设计科学、功能全面且安全可靠的实训平台至关重要。基础电工实训考核装置，也被称为电气装配实训设备，正是这样一款专为电工入门教学、技能实训与初级考核而设计的开放式、模块化综合平台。它摒弃了传统固定线路的局限，采用万能网孔板开放式设计，为学生提供了一个高度自由、贴近实际的电气安装与调试环境。本装置集成了从照明配电到电力拖动所需的大量低压电器元件，学员可像真正的电工一样，根据任务自行选取器件、规划布局、完成布线、调试电路，全面锻炼电气装配、线路安装与故障排查的核心实操技能，是职业院校、培训机构及技能鉴定部门开展电工基础教学与认证的理想选择。

一、 设备核心设计：开放式、模块化、高安全

本装置的核心设计理念是“在安全的前提下，最大化实操自由度”。

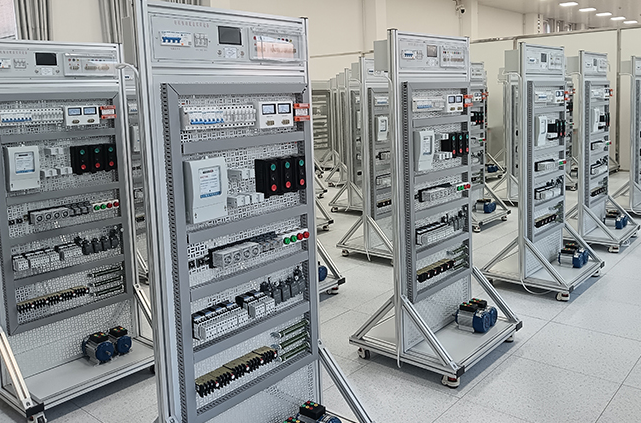

• 双面开放式网孔板结构：主体框架采用坚固的工业铝型材，正反两面均镶嵌大型万能网孔板。正面主要用于电机控制（电力拖动）线路的安装与调试，背面则用于照明、配电等居家与工程电路的实训。这种设计实现了“一机多练”，极大提升了设备利用率和实训效率。

• 智能化电源控制与管理系统：位于网孔板上方的电源控制屏是设备的安全大脑。它不仅提供三相五线380V、单相220V、直流24V等多路安全电源，更集成了实验室智慧用电安全控制系统，具备过温、短路、过流、功率限定等七大保护，并支持故障锁定、远程管理、刷卡授权上电等先进功能。通过4.3寸触摸屏、手机APP或PC云平台，教师可实时监控各小组用电状态，实现集中化、精细化的实训室管理，保障教学安全。

• 工业级标准元件配置：装置配置了完成基础到中级电工实训所需的全部低压电器，包括但不限于：漏电断路器、交流接触器、热继电器、时间继电器、按钮、指示灯、行程开关、互感器、电度表、日光灯套件等。所有元件均通过安全端子或螺钉端子引出，学员使用配备的安装导轨、线槽、端子排等辅材，在网孔板上完成一个规范、整洁的工业电气控制柜的完整装配过程。

二、 主要技术参数

• 输入电源：三相五线制 AC380V ±10% 50Hz

• 整机容量：<1.5KVA

• 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃）

• 装置尺寸：约 1800mm（高） × 1000mm（宽） × 720mm（深）

• 移动特性：底部装有4只带刹车万向轮，方便教学布局调整。

三、 核心实训项目体系

本基础电工电气装配实训台支持以下两大类核心技能实训：

（一）电气控制与电力拖动线路安装调试

1. 三相异步电动机基本控制：点动、连续运转（自锁）、点动与连续混合控制。

2. 电动机多地与顺序控制：两地控制一台电机、两台电机手动/自动顺序启动。

3. 电动机正反转控制：接触器联锁、按钮联锁、双重联锁正反转控制线路的安装与调试。

4. 工作台自动往返控制：利用行程开关实现设备的自动循环运行。

5. Y-△降压启动控制（选配或扩展）：掌握电动机降压启动的经典线路。

（二）照明与动力配电线路安装

1. 居家照明电路：一灯一控、一灯双控、日光灯、节能灯电路的安装。

2. 配电箱安装：配电箱内漏电保护器、单相电度表、空气开关、插座、开关的规划与安装。

3. 线管与线槽敷线工艺：学习明装与暗装线路的规范施工工艺。

（三）现代驱动技术基础实训（结合选配模块）

1. 变频器基础应用：通过选配的变频器模块，学习功能参数设置、外部端子控制、多段速运行等，实现三相异步电动机的变频调速控制。
