智能型高级电工实训考核设备

智能型高级电工实训考核设备

在现代电工职业教育与高级技能认证领域，一套功能强大、技术前瞻的实训设备至关重要。智能型高级电工实训考核设备 正是为此而设计的综合性、智能化高端平台。它不仅完美承接了中级电工技能的深化训练，更融合了PLC、变频器、触摸屏、智能考核等前沿技术，旨在培养能够胜任复杂工业自动化系统设计、调试与维护的高端技能人才。本设备与中级电工职业技能实训台、高级电工职业技能实训台及电气装置综合实训台共同构建了完整的技能进阶体系，是高等院校、职业院校、技能鉴定中心及企业培训部门开展教学、科研与高级工、技师等级考核的核心装备。

一、设备核心优势与智能特性

1. 模块化智能设计：所有电气控制元器件均集成于标准化模块，通过高低压隔离的安全插座引出。采用防误插设计的安全导线连接，极大降低了操作危险性及元件损耗，便于维护、升级与二次开发。

2. 开放自主实训：学生需根据实训项目自行选配元器件并完成全部接线，高度模拟工业现场环境，强力锻炼电气系统设计、安装、调试与排故的综合职业能力。

3. 强大的功能扩展性：作为智能型高级电工实训考核设备（含可编程控制器实训设备），其核心在于集成了PLC、变频调速、人机界面（HMI）、PID过程控制、步进驱动等现代工业控制技术，支持从传统继电控制到智能制造系统的无缝衔接实训。

4. 集成化智能考核系统：内置先进的机床电路智能考核模块，可模拟数十种典型故障现象，支持随机设故、自动评分，为高级电工技能鉴定提供客观、公正、高效的考核手段。

二、主要技术参数

• 输入电源：三相五线 380V±10% 50Hz

• 整机容量：<1.5KVA

• 工作环境：温度-5℃～+40℃，相对湿度<85%(25℃)

• 外形尺寸：约1600×750×1690mm

• 安全保护：具备漏电、过载、短路等多重保护，符合国家安全标准。

三、匠心独具的模块化结构设计

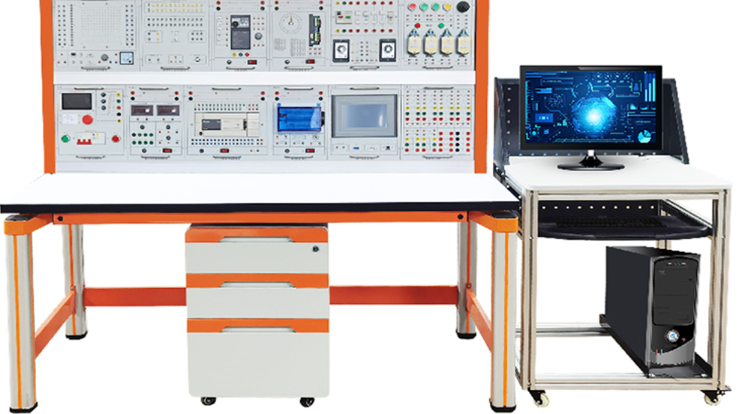

本智能型高级电工实训考核装置 由实训桌、实训储物柜及丰富的实训模块三大主体构成，兼顾耐用性、实用性与工业美感。

• 高强度铝合金实训桌：采用工业铝型材立柱与C型压铸件连接，结构稳固，承重超300kg。桌面为高绝缘等级麻灰色层压板，底部带移动滚轮，布局灵活。

• 多功能实训储物柜：钣金一体成型，圆弧边角设计，安全美观。配备大容量抽屉与承重滑轨，便于存放工具、模块及资料。

• 丰富的实训模块组：包含低压电气控制模块、PLC主机模块、变频器模块、触摸屏模块、PID温控模块、步进驱动模块、多种机床智能考核挂板及高级电气综合实训模块等，全面覆盖实训需求。

四、全栈式高级电工技能实训项目体系

本设备支持从基础到顶尖、从电气到智能控制的全程技能训练，具体项目涵盖四大维度：

1. 经典电气控制技术实训

包括三相电机各种启停、正反转、顺序控制、降压启动（Y-△、串电阻）、制动（反接、能耗）、双速控制，以及CA6140车床、电动葫芦等典型设备线路。

2. 高级综合电气与自动化技术实训

• 触摸屏（HMI）组态应用：对象控制、数据监控、报警、PID控制等。

• PLC高级应用：结合PLC控制电机复杂流程、多段速、PID温度控制等。

• 变频调速技术：参数设置、多段速控制、模拟量调速、通讯控制等。

• 步进电机精确定位控制。

3. 可编程控制器（PLC）综合应用实训

提供超过30个经典PLC实训项目，如电梯控制、机械手、自动生产线、物料分拣、多种液体混合、全自动洗衣机等，并支持对CA6140、X62W、T68、M7120等十余种经典机床进行PLC技术改造实训。

4. 机床电路智能排故考核

可对车床、铣床等线路设置数十种隐蔽故障，学员需使用仪表分析排查，系统可自动记录排故过程与结果，适用于高级工、技师等级的技能鉴定考核。

五、典型配置清单（参考）
