高性能初级维修电工及技能考核实训装置

高性能初级维修电工及技能考核实训装置

在职业教育和技能认证领域，拥有一套先进、可靠且全面的实训设备是保障教学质量与考核公正性的基石。高性能初级维修电工及技能考核实训装置 正是为此而生的革命性教学平台。本装置严格依据国家劳动与社会保障部颁布的维修电工初、中级技能鉴定标准研发，深度融合理论知识与实践操作，旨在为各大院校、职业培训机构及技能鉴定中心提供一套集实训、考核、研发于一体的高端解决方案。其卓越的高性能设计，不仅确保了实训过程的安全与高效，更全面覆盖了从基础电路到复杂机床排障的核心技能点，是培养与选拔新时代高素质电工技术人才的理想设备。

装置核心组成与高性能特性解析

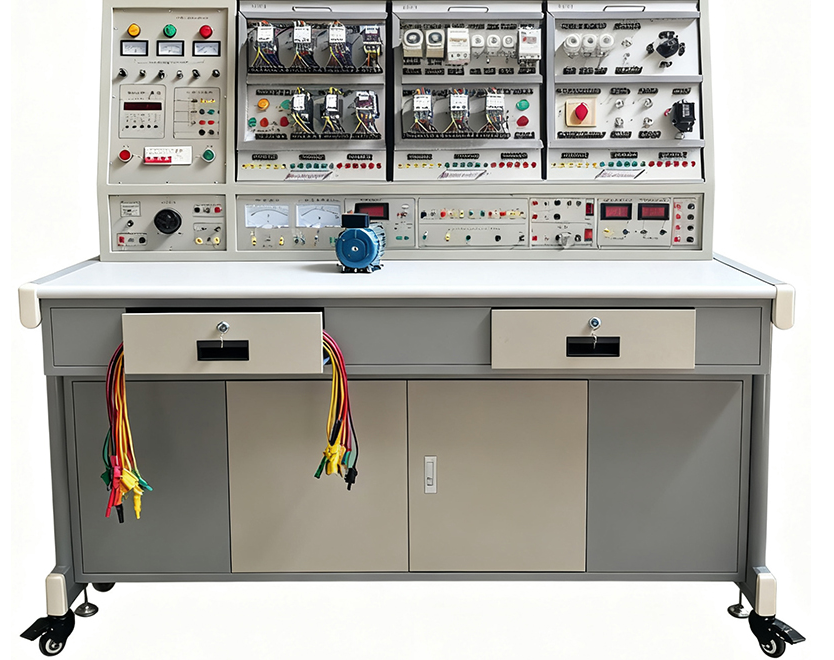

本套高性能初级维修电工及技能考核实训装置 采用模块化、开放式设计，结构坚固，功能齐全，主要由电源控制屏、实训桌及一系列多功能实训挂箱组成，充分体现了其“高性能”定位。

1. 智能电源与仪器控制屏

控制屏作为装置的能量与监测中枢，采用优质钢材与双重防护工艺打造，集成了多种高性能电源与测量仪表：

• 智能电源系统：提供三相四线制输入，配备多重漏电、过载、过压保护。内置高精度直流可调电源（0-220V）、稳压电源（±12V, +5V）及多组交流隔离变压器输出（6.3V-110V），满足各类电气线路与电子线路的供电需求，电源品质纯净稳定。

• 高精度测量仪表：装备全数显交流电压/电流表、直流电压/电流表以及智能功率/功率因数表。仪表精度等级高（0.5-1.0级），具备超量程自动报警与保护功能，测量数据可存储查阅，为定量分析实验现象提供精准数据支持。

• 服务管理定时器：集成时钟、定时报警、实验时间管理及安全操作记录功能，可自动记录误操作次数，为标准化技能考核提供客观数据，强化教学管理。

2. 人体工学实训桌

桌面采用防火、防水、耐磨的高密度板材，承载能力强，耐用性好。结构设计符合人体工学，留有充足的实训操作空间与储物抽屉，为学员提供安全、舒适、持久的实训环境。

3. 模块化实训挂箱组件

挂箱是技能训练的核心载体，采用开放式结构，所有电器元件（如接触器、继电器、断路器、行程开关等）均选用国内外知名品牌工业级产品，性能可靠，寿命长。

• DW-01/02/03维修电工实训组件：分别集成常用低压电器、电机控制核心器件及机床专用电器，通过专用接线端子与安全插线连接，学员可反复进行工艺布线训练，无损元器件，有效降低耗材成本。

• 电子线路实训板：提供多块典型电子技术实训板（如数字钟、光控报警电路等），与维修电工电子技能考核要求无缝对接，巩固学员的电子技术应用能力。

• 三相异步电动机：提供380V/Y接法鼠笼式电机，作为驱动负载，用于完成所有电力拖动控制线路的实训。

高性能初级维修电工及技能考核实训装置核心参数

• 输入电源：三相四线/五线 380V±10% 50Hz

• 整机容量：<1.5KVA

• 外形尺寸：实训台约1680×800×1600mm

• 工作环境：温度-10℃～+40℃，相对湿度<85%（25℃）

• 安全保护：设有漏电、过载、短路、仪表超量程等多重保护，符合国家安全标准。

全面的实训与考核项目覆盖

该高性能初级维修电工实训装置 所支持的实训项目完全覆盖并超越了初、中级维修电工的技能要求，主要包括：

• 基础电机控制线路：点动、自锁、正反转、顺序控制、多地控制等。

• 电机降压启动控制：Y-△降压启动（接触器、时间继电器控制）、串联电阻降压启动。

• 电机制动控制线路：能耗制动、反接制动等。

• 自动往返控制：工作台自动循环控制。

• 典型机床电气故障检修：C620车床、Z3040摇臂钻床的线路原理、接线与模拟故障排查。

• 电子技术应用：多种实用电子线路的安装、焊接与调试。

标准配置清单（每台套）
