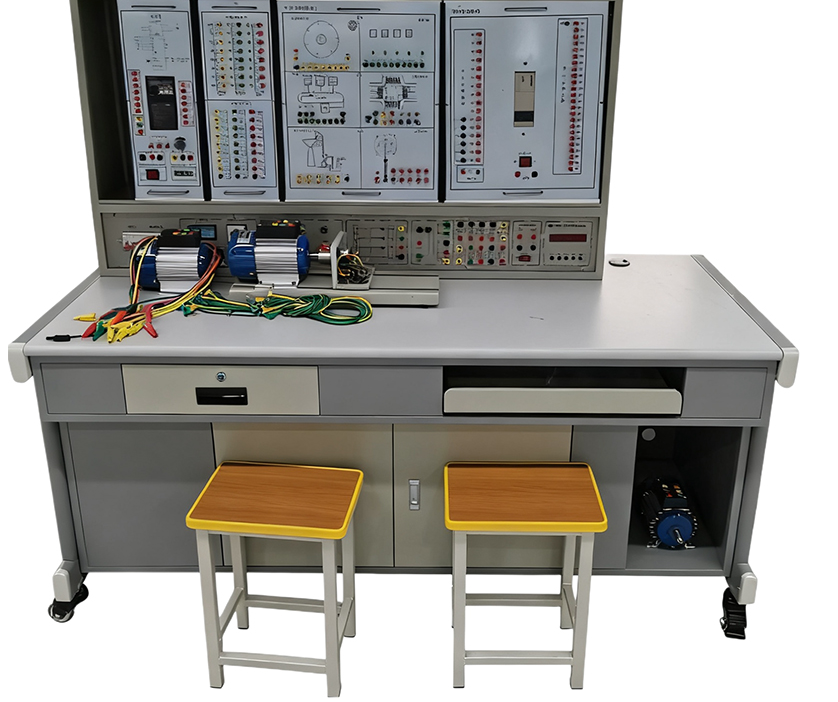

高性能中级维修电工及技能实训考核装置

高性能中级维修电工及技能实训考核装置

产品定位与应用价值

高性能中级维修电工及技能实训考核装置是专为满足国家中级维修电工职业技能培训与鉴定核心需求而研发的一体化教学设备。本装置精准对标《电工》职业技能标准，重点聚焦继电控制电路安装与调试、常用低压电器应用、标准电气安装工艺等关键技能点。它不仅是职业院校自动化类、机电一体化、数控技术等专业开展《电工技术基础》课程“教学做一体化”改革的理想平台，更是社会人员考取中级维修电工职业资格证书的核心实训与考核场所。通过在本装置上进行系统训练，学生可全面掌握规范的线路接线、电器元件合理排布、继电控制系统设计与故障排查等中级维修电工必备的核心能力。

核心设计优势

本装置在设计上充分考虑了教学便利性、操作安全性与技能训练的实效性，具备以下突出特点：

1. 模块化灵活设计：所有电气控制线路元器件均安装于标准化挂板，更换便捷、扩展性强，便于根据教学需求开发新的实训项目，内容选择兼具典型性与实用性。

2. 高仿真工业环境：装置配备特殊设计的小功率电机，可高度模拟工厂中常见的电气拖动系统，满足学员对线路安装、调试、故障分析及维修的全流程技能训练要求。

3. 全方位安全保障：集成电压型与电流型双重漏电保护器，确保操作者人身安全。所有元器件接线均引至专用端子，学生在端子上进行接线练习，有效保护昂贵电器元件免受损坏。

4. 标准化工艺训练：提供专用走线槽，强制要求学生进行规范的工艺布线训练，培养良好的职业习惯。

5. 智能化考核管理：内置定时兼报警记录仪，不仅可作为时钟使用，更能自动记录操作中的漏电、短路等错误次数，为技能考核提供客观、统一的评价标准，是名副其实的技能实训考核装置。

详细技术规格

• 输入电源：三相四线（或五线）380V ±10% 50Hz

• 工作环境：温度-10～+40℃，相对湿度＜85%(25℃)

• 装置容量：＜1.5KVA

• 安全保护：漏电动作电流≤30mA，动作时间≤0.1s，符合国家安全标准

• 外形尺寸：实训台1600×700×1500mm

系统基本配置与功能

本装置采用优质结构，配置丰富，功能完备：

（一）电源控制主控屏

主控屏为铁质双层喷塑结构，坚固美观。铝质面板集成以下核心资源：

1. 电源管理系统：配备漏电保护器、总开关、启停按钮及急停按钮，控制逻辑清晰，贴近工业实际。

2. 监测仪表：配备450V指针式交流电压表（可监测三相电压）及智能型多功能交流电路测量电表，可实时测量并显示电压、电流、功率、电能等参数，数据一目了然。

3. 实训电源：提供三相交流电源、低压交流电源（26V、6.3V）及用于能耗制动的整流二极管（5408）和配套电阻。

4. 核心管理模块：定时兼报警记录仪，实现时间设定、电源管理、故障记录一体化，是规范化考核的关键。

（二）实训桌与储物结构

实训桌为铁质喷塑结构，桌面采用防火、防水、耐磨高密度板。左右设带锁抽屉和储物柜，方便存放实训挂件、工具及元器件，保持实训场所整洁。

系统化实训项目体系

该装置支持从中级电工基础到进阶应用的全面技能训练，项目体系丰富：

（一）经典电机与继电控制实训

涵盖中级维修电工必考的所有经典线路，如：三相电机直接启动、点动、自锁、多种正反转控制（按钮、接触器、双重联锁）、顺序控制、Y-△降压启动（接触器/时间继电器控制）、多地控制、工作台自动往返，以及反接制动、能耗制动（半波/全波）等复杂控制线路。

（二）典型机床电气线路排故

模拟C620型车床、电动葫芦、Y3150滚齿机等经典机床设备的电气控制线路，进行接线、调试与故障分析排除训练，紧贴工业实际应用。

（三）可编程控制器（PLC）技术应用

从基本指令练习到复杂模拟控制，项目丰富：

• 基本逻辑控制与LED数码显示。

• 经典模拟项目：天塔之光、交通灯、机械手、传送带、装配流水线、水塔水位、液体混合、邮件分拣、电镀生产线等。

• PLC控制电机实战：实现电机正反转、Y-△启动、降压启动、能耗制动等控制，将传统继电器控制升级为PLC控制。

（四）变频器调速技术实训

涵盖变频器核心应用技能：功能参数设置、多段速选择、外部端子控制（点动、正反转）、模拟量调速（电压/电流）、变频器与PLC通信控制等，培养现代工业控制技术能力。
