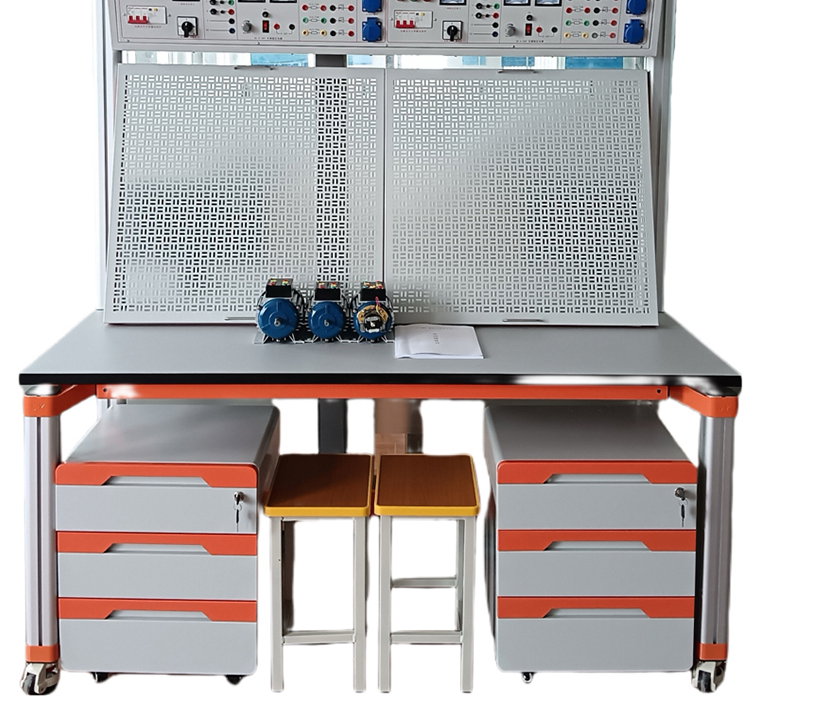

电气实训平台（单面双组型）

电气实训平台（单面双组型）

在职业院校电工电子类专业实训室建设中，电气实训平台（单面双组型） 凭借其灵活、经济、高效的特性，已成为构建基础技能实训室的核心设备。本文旨在全面解析这款单面双组型电气实训平台的设计理念、技术优势与教学应用，为院校采购与建设电气基本技能实训室提供专业参考。

一、 产品定位：模块化基础技能训练核心平台

电气实训平台（单面双组型） 是专为机电、电气类专业基础技能训练设计的网孔板实训装置。其核心功能是服务于《电工》职业技能中“照明电路安装调试”与“低压电器拆装测试”两大基础模块的培训与鉴定。该平台采用开放式、模块化设计理念，所有实训元器件均可自由安装在多功能网孔板上，实现“接线直观、拆装一体”，极大地提升了学生对电气布局、线路工艺的感性认知与动手能力。

通过在该实训平台上的系统训练，学生能够：

1. 掌握常用电工工具的使用与照明电路原理图设计。

2. 熟练完成规范化的室内照明电路安装、调试与故障检修。

3. 深入拆解与测试变压器、电动机、交流接触器等核心低压电器，理解其内部结构与工作原理。

4. 培养严谨的安全操作规范（HSE理念）和团队协作的职业素养。

二、 核心优势：灵活、经济、高效的实训解决方案

本电气实训装置最大的优势在于其出色的灵活性与经济性，完美解决了实训场地有限、教学经费紧张的普遍难题。

• 高度灵活：标准化的网孔板设计，允许教师根据教学计划，自由选择并安装不同的元器件组合，快速构建出针对不同实训项目（如照明电路、电机控制）的实训工位。

• 节约成本：实训完成后，贵重的电器元件可从网孔板上拆下集中保管，有效降低损耗与丢失。一套电气实训平台即可支撑电工、电子、PLC入门等多个课程模块的实践教学，实现“一室多用，一机多能”，显著提高设备利用率与投资回报率。

• 双组结构：单面双组型设计意味着一个实训台具备两个独立工位的电源与操作区域，可供两名学生同时进行实操，在有限空间内最大化实训容量，是建设高密度电气基本技能实训室的理想选择。

三、 技术规格与安全设计

电气实训平台（单面双组型） 在设计与用料上充分考虑了工业标准与教学安全。

1. 整体结构：外形尺寸1640mm×700mm×1638mm。主体采用优质钢板与铝合金型材框架，结合焊接与加强工艺，坚固耐用。表面高温喷塑处理，绝缘防锈。

2. 电源配置（双工位独立）：

• 输入：三相五线制 AC 380V ±10% 50Hz。

• 固定输出：提供380V及220V交流电源接插口。

• 可调输出：0～24V/2A连续可调直流电源两组，带指针表监控。

3. 安全保障系统：集成熔断器（短路保护）、断路器（过载保护）、漏电保护开关（漏电动作电流≤30mA），形成三级安全防护，确保师生操作安全。

4. 核心组件：

• 多功能网孔板：1.5mm厚冷轧钢板，数控精冲，标准网孔，支持各类低压电器、PLC、变频器的无障碍安装。

• 实训桌与储物柜：桌面采用高绝缘层压板，底部带移动轮。配备多抽屉式工具储物柜，便于元件与工具的整理收纳。

四、 系统化的实训项目体系

该电气实训平台可支持覆盖电工基础到中级技能的丰富实训项目，主要包括：

• 电工工艺与照明电路模块：

• 电工基本布线工艺、塑料线槽布线。

• 两地、三地照明控制电路安装。

• 日光灯、声光控电路安装调试。

• 单相电度表直接与经互感器接线。

• 室内配电板与完整照明系统安装。

• 电机与控制电路模块：

• 三相异步电动机经典控制线路：点动、自锁、正反转（按钮/接触器/双重联锁）、Y-△降压启动。

• 电动机多地控制、工作台自动往返控制。

• 三相异步电动机串电阻降压启动、能耗制动控制。

• 双速电机的控制线路实训。

五、 标准配置清单（每台）

电气实训平台（单面双组型） 通常以标准配置形式交付，确保开箱即可开展教学，主要配置包括：

综上所述，电气实训平台（单面双组型） 是一款设计科学、配置完善、性价比极高的基础电工技能训练设备。它完美契合了职业院校“理实一体化”教学改革的需求，通过模块化的网孔板设计和双工位布局，在有限的预算和空间内，实现了教学资源的最大化利用与共享。选择这款电气装配实训装置，是建设高效、灵活、安全的电气基本技能实训室，夯实学生电工核心技能基础的明智之选。
