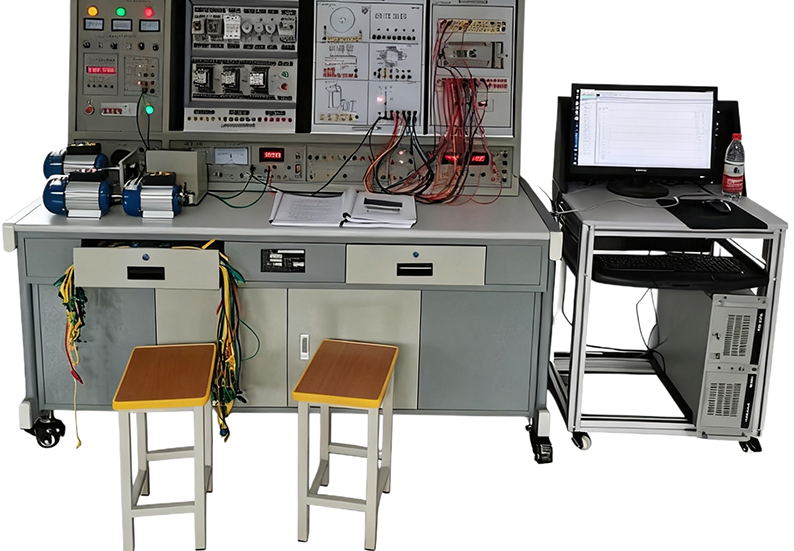

高性能高级维修电工技能实训考核装置
本文旨在全面阐述高性能高级维修电工技能实训考核装置的核心功能、技术优势与教学应用场景。作为现代维修电工实训室设备的核心，该装置专为培养高技能电工人才而设计，集电气控制、PLC编程、变频调速与安全考核于一体，是各类院校及培训机构开展电工技能培训考核的理想平台。
一、 产品定义与核心定位
高性能高级维修电工技能实训考核装置（亦常被称为高性能高级维修电工技能培训考核平台）是专为电气工程、自动化及相关专业构建的现代化、综合性实践教学解决方案。它超越了传统实验室设备的范畴，是一个集“教学、实训、考核、认证”于一体的综合性技能实训平台。
其主要定位服务于：
职业院校教学：完美契合高等与中等职业学校机电技术应用、电气运行与控制、电子电器应用与维修等专业的核心课程，如《电机与拖动》、《可编程控制器技术》、《机床电路维修》的实践教学需求。
技工教育实习：是技工学校机电类专业进行《电气设备维修》课程实习的关键设备。
职业资格培训与鉴定：广泛适用于职业培训学校、行业鉴定站所，用于开展从中级到高级技师各个级别的维修电工技能培训与职业资格考核，是电工实操培训设备的标准配置。
二、 卓越的技术性能与安全保障
该维修电工技能实训考核装置在设计上充分体现了高性能、高安全性与高灵活性的特点。
电源规格：采用三相四线制380V±10% 50Hz工业标准电源输入，模拟真实工业环境。
稳定工作环境：适应温度范围-5℃～+40℃，相对湿度<85%（25℃），展现强大的环境适应性。
装置容量：整机容量<1.5KVA，能效比高。
多重安全防护：
配备电压型与电流型双重漏电保护器，构建人身安全第一道防线。
各电源输出均设有监示及短路保护功能，所有测量仪表均具备可靠保护，确保设备安全。
集成定时器兼报警记录仪（服务管理器），便于教学管理与过程追溯。
模块化设计：电气控制与电子线路元件均采用挂板式安装，更换便捷、扩展灵活，既能完成标准实验，也支持二次开发与创新性实训项目。
三、 全面覆盖的实训与考核项目体系
该装置的核心价值在于其庞大而系统的实训项目库，覆盖从基础电工到高级自动化的全链路技能。
(一) 电气控制与电机拖动高级实训
此模块强化传统电工核心技能，专注于各类电机控制线路的装调与维修，是成为合格维修电工的基础。项目包括但不限于：
三相异步电动机各类启动控制（直接、降压、Y-△）。
复杂正反转控制（按钮、接触器、双重联锁）。
高级制动控制（反接制动、能耗制动）。
典型机床电路故障排查（如C620车床、Z3040摇臂钻床）。
直流电机调速与控制。
(二) 电子技术应用实训
涵盖基础电子电路的综合应用，衔接电工与电子技术，提升学员的电路分析与组装能力，例如日光灯电路、稳压电源、调光电路及抢答器制作等。
(三) PLC、变频器与触摸屏综合应用实训（核心进阶）
此部分是高性能高级维修电工技能实训考核装置的精华所在，体现了“高级”与“高性能”的定位，旨在培养面向工业4.0的自动化人才。
PLC技能从入门到精通：从基本指令练习到复杂逻辑编程。
模拟控制应用：完成交通灯、水塔水位、混料罐、电梯模型、机械手等经典工业场景的编程控制。
变频调速技术综合实训：涵盖参数设置、多段速控制、模拟量调速、PID控制及与PLC的联合调试。
人机界面（触摸屏）组态：学习触摸屏画面编辑、与PLC的通信，实现现代化设备的人机交互控制。
网络化综合控制：实践基于PLC通信的变频器控制，模拟现代工业网络化控制模式。
四、 标准装置配备清单
该实训考核装置通常以标准配置形式提供，确保开箱即用，典型配置包括：
DW01电源、仪器控制屏：铁质双层喷塑结构，提供所有实验电源、信号源及测量仪表。
实训桌：钢木结构，坚固耐用，设有抽屉和元件储存柜。
核心功能挂箱模块：
维修电工挂箱（一）（二）：包含基础电工电子元件。
PLC可编程控制器实训挂箱（标配主流品牌如西门子、三菱等型号）。
PLC实训模拟挂箱：涵盖多种工业控制对象模型。
变频器实训挂箱：集成主流变频器。
电机导轨、测速系统及智能数显转速表。
三相异步电机：多台不同类型电机，如双速电机、带离心开关电机、直流电机等。
PLC编程软件、工控组态软件及配套实训导线。
