在当今职业教育和工程训练领域，拥有一套功能全面、灵活可扩展的教学设备至关重要。本电子实验台，亦称电工电子实验台，正是为满足中职、高职院校及培训机构的实验实训核心需求而设计。它完美适用于电气、电子、机械、机电及工程类专业的《模拟电子技术》、《数字电子技术》等基础课程教学。通过搭载丰富的模块化实验挂箱，本平台可轻松扩展至《电工基础》、《电工原理》、《电路与磁路》、《电工学》乃至《电力电子技术》和《电力拖动控制》等高级课程的创新实训、课程设计及毕业设计，为学生提供一个进行综合应用与自主创新的开放式平台。

一、 产品定位：从验证到创新的全能实训平台

本电工电子实验台彻底改变了传统验证性实验的模式，其设计以能力培养为主线，以技术应用为目标，紧密对接生产实际。核心特点包括：

1. 模块化开放设计：采用独特的挂箱式电子元件结构，学生可自主搭建、调试电路，直观理解原理，同时模块本身可作为实物教具，一举多得。

2. 激发创新潜能：提供齐全的电源、信号源及测量仪表，构建了一个完全开放的实验环境。学生可在此平台上进行电子产品线路的安装、调试、排故，乃至参与技能竞赛、课程设计及科技开发。

3. 综合应用导向：配套的实训项目均精心设计，将理论知识融入实际电子产品的调试与应用中，如恒温控制、声光控路灯、数字钟等，极大提升学习兴趣与工程实践能力。

二、 核心配置与功能详解

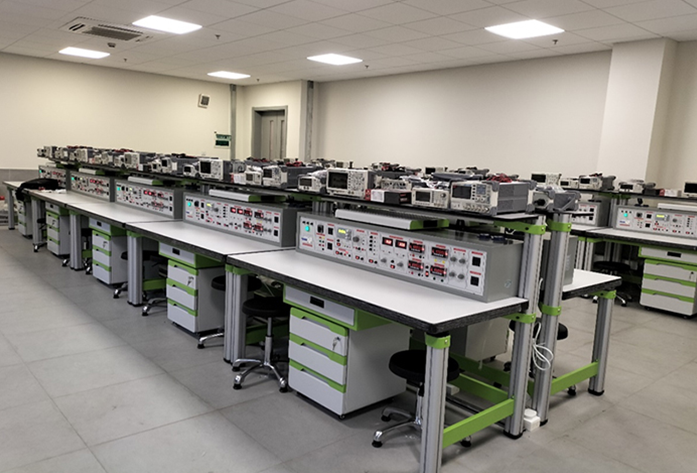

本装置由实训主机箱、实验屏、实验挂箱、实训桌、储存柜等组成，结构坚固，布局科学。

（一）智能实训主机箱

箱体采用优质金属结构，集成控制、供电、信号发生与测量单元于一体。

• 安全电源系统：提供单相220V交流输入，配备电压型、电流型漏电保护开关，确保用电安全。

• 多路直流电源：

• 低压交流源：3-24V分七档可调，最大电流2A，并配有双17V带中心抽头变压器。

• 稳流稳压源：两路0-30V/2A连续可调直流电源，具备预设式过流保护，每路由0.5级数显表实时监控电压、电流。

• 固定电源：提供±12V及±5V直流输出，满足各类集成电路供电需求。

• ★智能测量仪表：

• 智能直流电压表：0-1000V四量程，六位数码管中文显示，具备自动/手动量程切换、校准、通讯等功能，精度高，智能化程度高。

• 智能直流电流表：0-5A三量程，同样具备高智能化与通信功能，测量精准可靠。

• ★DDS功率型函数发生器/频率计：

• 采用DDS技术，输出0.1Hz-2MHz的正弦波、方波、三角波，波形失真度低。

• 方波占空比1%-99%可调，输出幅度可调并有衰减。

• 内置高精度频率计，测量范围高达60MHz，自动换挡。

（二）高强度模块化实验挂箱（核心教学载体）

• 面板工艺：采用高品质敷铜板PCB工艺制造，元件符号清晰耐磨，符合国标。背面采用工程塑料注塑，坚固耐用。

• 连接方式：采用防转插座与弹性插头导线连接，接触可靠，插拔方便，有效降低故障率，便于学生反复操作。

• 灵活组合：每个挂箱针对特定知识点，可根据教学计划自由组合，实现从基础到综合的梯度化实训。

（三）人性化实训桌与配套设施

• 桌体结构：采用工业铝型材及压铸框架（非焊接）连接，用户可DIY组装。桌面为加厚实木板材，耐磨耐腐蚀，承重力强。

• ★安全挡板设计：正面配有高强度铝合金与PVC复合挡板，有效防止元件工具滑落，增强实验安全性，且易于拆卸清洁。

• 储物与坐具：配备钢制储存柜及坚固舒适的钢制方凳，营造整洁专业的实验环境。

三、 可完成的丰富实训项目（部分列举）

本模块化电子实验平台支持超过六十个实训项目，覆盖三大技术领域：

（一）模拟电子技术实训项目

1. 常用二极管、三极管性能测试

2. 单管/两极放大电路及负反馈电路研究

3. 综合应用：助听器电路调试、LM386集成音响功放电路、恒温控制电路制作

4. 整流滤波稳压电路、OTL功率放大电路及故障排除

5. 运放基本运算电路、电压比较器、有源滤波器

6. 波形发生器（RC正弦波、LC三点式、方波三角波）

（二）数字电子技术实训项目

1. 基本逻辑门、编码器、译码器、数据选择器功能测试

2. 全加器、数值比较器、七段码显示驱动

3. 各类触发器、移位寄存器功能测试

4. 二进制、十进制、N进制计数器电路

5. 555定时器应用、单稳态与施密特触发器

（三）数字/模拟及电力电子技术综合创新实训

1. 电子产品综合应用：声光控节能路灯、8路抢答器、触摸密码锁、数字钟、交通灯控制电路。

2. D/A与信号转换：D/A转换、数控变频波形发生器、移位寄存器彩灯。

3. 电力电子技术：晶闸管控制特性、单相半控整流电路、IGBT直流斩波电路、双向晶闸管交流调压（调光台灯）电路调试。

四、 标准配置清单（摘要）
