电子产品装调创新实训考核平台
一、 设备核心定位：面向未来的创新实训平台
电子产品装调创新实训设备突破了传统实训台的局限，引入了“工程系统设计”概念。其设计注重通用性与未来技术升级的扩展性，结构坚固，布局科学，操作流畅，旨在为学生和学员提供一个从基础到前沿、从模仿到创新的完整技能成长环境。平台能够全面支持中小型电子产品的全流程实训，是举办电子设计大赛、完成创新性课程设计的强大硬件支撑。
二、 精密技术指标，保障稳定运行
工作电源：两相三线 AC 220V ±10%， 50Hz
工作环境：温度 －10～40℃；环境湿度 ≤90%（25℃），适应绝大多数实验室环境。
外形尺寸：长×宽×高=1600mm × 800mm × 2000mm，结构紧凑，空间利用率高。
整机功耗：≤1KW，高效节能。
安全保护：具备可靠的接地保护与漏电保护功能，符合国家安全标准。采用高绝缘安全插座及带护套的高强度实验导线，全方位保障实训安全。
三、 功能特点详解：人性化设计与专业配置的完美融合

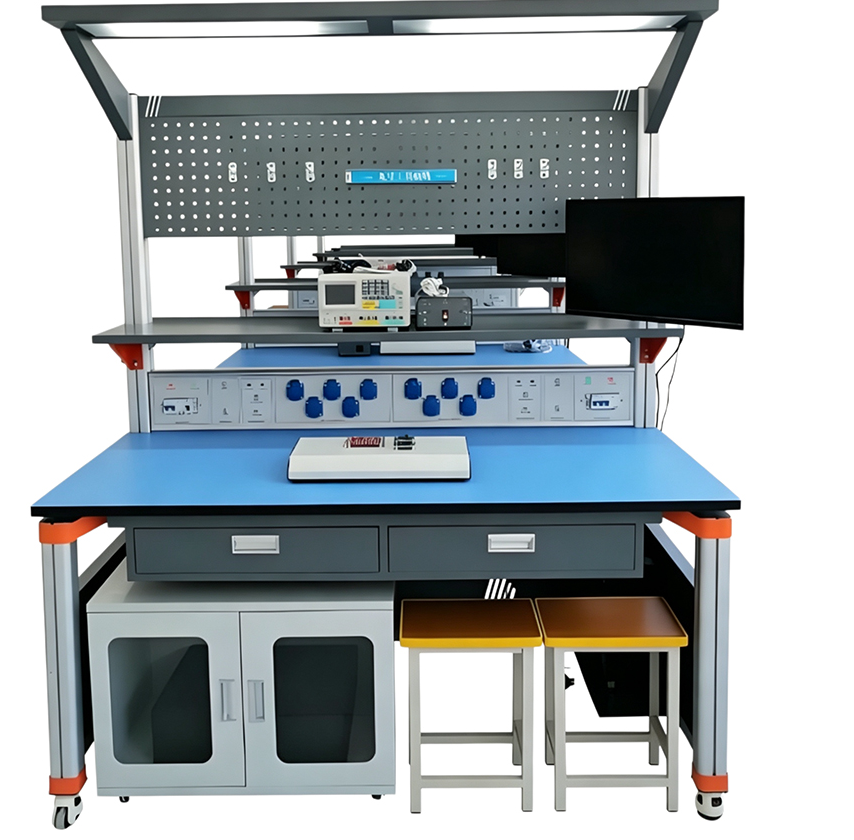

本创新实训考核装置由工作台、实训屏、工具柜、专业仪器及工具套件等模块化组成，每一处细节都体现了以学生为中心的设计思想。
1. 模块化坚固工作台
结构工艺：主体采用高强度工业铝型材及一次成型压铸框架连接（非焊接工艺），表面静电喷涂，用户可自行DIY组装，坚固耐用且美观大方。
桌面设计：采用25mm厚高密度纤维板，嵌入无异味绝缘胶垫，具备耐磨、抗静电、易清洁特性。桌面高度（800mm±20）符合人体工程学，满足双人同时操作需求。
储物空间：配备静音滑轨抽屉、键盘托盘及可选装的主机托盘，布局灵活，满足工具、耗材及电脑设备的存放需求。
2. 智能化多功能实训屏
电源系统：提供12路AC220V五孔防水插座（分两路过载控制），以及两路交流低压电源（0-24V/2A多档输出），为各类仪器、烙铁、开发板提供独立、安全的电源。
照明系统：顶部与操作面板下方均设有照明，由独立开关控制，确保实训区域光线充足均匀。
静电监控：内置两路静电手环报警器，可实时监测操作者是否规范佩戴静电手环及接地状况，异常时自动报警，严格保障精密电子元器件在装配调试过程中的安全。
工具挂板：配置标准网孔挂板与挂钩、磁吸条，方便各类手动工具的定位收纳与取用，保持工作台面整洁。
3. 专业级仪器仪表配置（实训室品质核心）
平台集成了电子装调所需的三大核心测量与激励仪器，满足高要求实训与创新项目开发。
高性能双踪示波器：
★ 100MHz带宽，1GSa/s采样率，8英寸高清液晶屏。
★ 存储深度高达70M点，波形捕获率≥70,000次/秒，轻松捕捉瞬态信号。
★ 本机底噪低至0.3mV，支持小信号精确测量。
★ 内置高精度6位频率计（精度1ppm），配备丰富总线触发与解码功能。
★ 拥有128M本地闪存，支持大量波形与设置存储，便于教学分析与复盘。
多功能函数/任意波形发生器：
★ 双通道独立输出，最高频率10MHz，125MS/s采样率，垂直分辨率14位。
★ 内置45种以上任意波形，非易失存储空间≥64M Byte。
★ 集成高精度频率计（100mHz-200MHz），矩形波抖动≤1ns。
★ 支持与示波器等设备组建Xlab无线互联网实验室，实现智能互联。
★ 可选配10W功率放大器，满足驱动性负载需求。
高精度可编程直流电源：
★ 三路输出：两路0-30V/3A独立可调，一路5V/1A固定输出。
★ 四窗口数显，同时监控电压、电流及功率。
★ 具备稳压/稳流自动转换、输出预置、自动跟踪及串并联功能。
★ 低噪声纹波（CV≤1mVrms），可满功率连续工作48小时以上，稳定可靠。
4. 全套专业工具与耗材
配备从焊接、钳工到测量的一站式工具包，确保实训任务顺畅进行，清单包括但不限于：
焊接工具：数显恒温焊台、吸锡器。
钳工工具：电子剪、剥线钳、尖嘴钳。
装配工具：多种规格的一字/十字螺丝刀、镊子、美工刀、剪刀。
测量仪表：数字万用表、指针式万用表。
防护工具：静电手环。
四、 核心价值与实训目标
电子产品装调创新实训考核平台不仅仅是一套设备，更是一个完整的教学生态系统。它通过：
还原真实工作场景：模块化布局与工业级仪器，营造企业化实训环境。
支撑全技能链训练：从元器件识别、焊接、装配到系统调试、故障排查，覆盖电子工艺全流程。
激发创新设计能力：强大的信号源、电源和测量仪器，为学生的课程设计、毕业设计及电子竞赛提供了坚实的硬件开发与测试平台。
保障教学安全与规范：全方位的电气安全设计与静电监控，培养学生规范、安全的职业操作习惯。
