（两面四组型）电子装配实训台
一、 装置核心特点：紧贴生产，赋能创新
本电子装配实训台的设计理念超越传统，致力于在教学中还原真实生产场景，激发学生潜能。

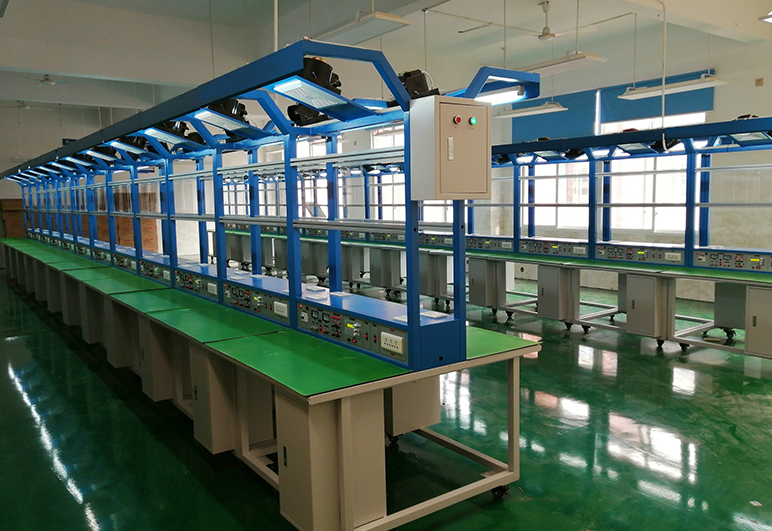

仿真生产流水线环境：采用贴近工厂的生产流水线结构布局，使学生从工具取用、物料摆放到工序衔接，都能体验到真实的电子生产流程，极大强化了动手能力、工艺规范及职业素养。
支持二次开发与创新：不仅提供完整的电子元器件和装配工具用于基础技能训练，更鼓励学生在现有产品基础上进行功能改良与二次开发，有效培养学生的电路设计思维和创新能力。
配套资料完备齐全：为每个实训套件均配备详细的元器件清单、装配图（PCB图纸）及调试指导书，引导学生完成从电路认知、工艺设计、焊接实操到调试检修的全链条学习，系统性提升技能。
强大的功能可扩展性：平台可灵活配置各类通用电工电子实训挂箱，轻松扩展至电工基础、模拟电路、数字电路等更多实训领域，实现一机多用，节省实验室建设成本。
二、 详细技术性能参数
为保障长时间稳定可靠的实训教学，本装置具备优异的电气与物理性能：
输入电源：三相四线（或三相五线） ～380V ±10% 50Hz
工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m
装置容量：＜200VA，节能高效
外形尺寸：1600mm（长）×1300mm（宽）×2000mm（高）四人座设计，结构紧凑，空间利用率高。
三、 实训装置基本配置与功能详解
本两面四组型电子装配工作台由实训台、电源柜、实训套件、工具及实训挂箱等模块组成，正反两面配置完全一致，资源利用率倍增。
（一）主体实训台结构
实训台是设备的核心，包含实训桌、面板、铝合金框架及顶部框架。
储物与移动：正反各设一个工具柜，便于存放套件与工具；台面铺有绿色防静电桌垫；底部四角配备带刹车万向轮，移动固定灵活方便。
供电系统：每面实训面板提供九路AC220V交流插座接口及四路固定直流电源输出，充分满足外配仪器设备（如示波器、信号源）及各类实训挂箱的用电需求。
分层框架设计：
第一层：用于挂放元件盒（用于焊接工序物料管理）或实训挂箱（用于调试测试）。
第二层：设有两块钢制看板，可牢固夹放电路图、工艺文件等实训资料，方便学生随时查阅。
环境保障：顶部框架安装两个电风扇和两个30W日光灯，确保操作区域空气流通、照明充足，营造舒适安全的电子装配实训环境。
（二）核心实训套件（每台2套，共11个项目）
套件设计由浅入深，涵盖模拟、数字及综合应用，是电子焊接与调试技能训练的核心载体。
序号 | 实训套件 | 能力目标 |
|---|---|---|
1 | 直流稳压电源 | 掌握线性稳压原理，学会电路测试、故障排查方法。 |
2 | 全硅六管超外差式调幅收音机 | 熟悉经典收音机电路结构与工作原理，掌握高频电路调试技巧。 |
3 | OTL功率放大电路 | 理解互补对称功放原理，学会测试频率特性，熟练使用仪器仪表。 |
4 | 多路抢答器 | 了解数字逻辑控制原理，深化电路装配、调试与检修的综合技能。 |
5 | 声光双控节电灯 | 掌握光敏器件与555时基电路、晶闸管的综合应用，理解自动控制原理。 |
6 | 门锁防盗报警器 | 深入了解与非门集成电路的实际应用，掌握报警电路的工作原理与调试。 |
7 | 光控音乐门铃 | 熟悉音乐集成电路与光敏三极管的结合应用。 |
8 | 七彩循环装饰灯控制器 | 熟悉数字脉冲分配与驱动原理，进一步巩固电子产品的制作工艺。 |
9 | 台灯调光电路 | 掌握晶闸管调压原理，了解单结晶体管触发电路的工作过程。 |
10 | 编码电子锁电路 | 学习CD4011、74LS20等数字芯片的应用，掌握编码、识别与锁存逻辑。 |
11 | LED数字钟 | 熟悉数字系统组成，掌握振荡、分频、计数、译码显示等单元电路的级联与系统调试方法。 |
（三）关键实训挂箱（两组/台）
直流电源单元：每工位独立配置一台高精度程控直流稳压电源（0-30V/2A连续可调，步长0.01V），带三位半数显与过流保护(OCP)，满足精密电路供电与测试需求。
四、 可完成的典型实训项目
基于上述套件，本电子装配实训考核设备可系统化开展以下11个核心实训项目：
直流稳压电源的焊接与调试
全硅六管超外差式调幅收音机焊接与调试
OTL功率放大电路的焊接与调试
多路抢答器的焊接与调试
声光双控节电灯的焊接与调试
门锁防盗报警器的焊接与调试
光控音乐门铃的焊接与调试
七彩循环装饰灯控制器的焊接与调试
台灯调光电路的焊接与调试
编码电子锁电路的焊接与调试
LED数字钟的焊接与调试
