电子基础与技能实训平台

电子基础与技能实训平台

一、 产品核心优势与概述

本电子实训平台是专为电子工艺教学与技能考核而生的技能型实训系统。它通过模拟完整的电子产品制造链条，让学生从元件整脚、插件、焊接、切脚，到补焊、调试、最终检测，亲身体验每一个生产环节。其核心价值在于：

• 强化实操能力：专注于培养学生的实际动手操作能力。

• 贯通工艺流程：使学员深刻了解电子产品的制造过程，熟悉现代化的电子产品制造工艺。

• 宽泛适用人群：完美适用于技工院校、职业学校的电子类课程教学，同时也是农民工转移培训、下岗职工再就业培训等项目的优质实训考核设备。

二、 详细技术参数指标

为了保障稳定、安全的实训环境，本平台具备以下精密技术指标：

1. 输入电压：单相三线制 ～220V ±10% 50Hz

2. 装置容量：电子基本技能实训考核装置总容量 < 1kVA，整机功耗 < 500VA

3. 工作环境：温度 -10℃ ～ +40℃，相对湿度 < 85% (在25℃时)

4. 外形尺寸：实训台主体尺寸为 1600mm(长) × 700mm(宽) × 1300mm(高)，空间设计合理。

三、 现代化产品结构与工艺

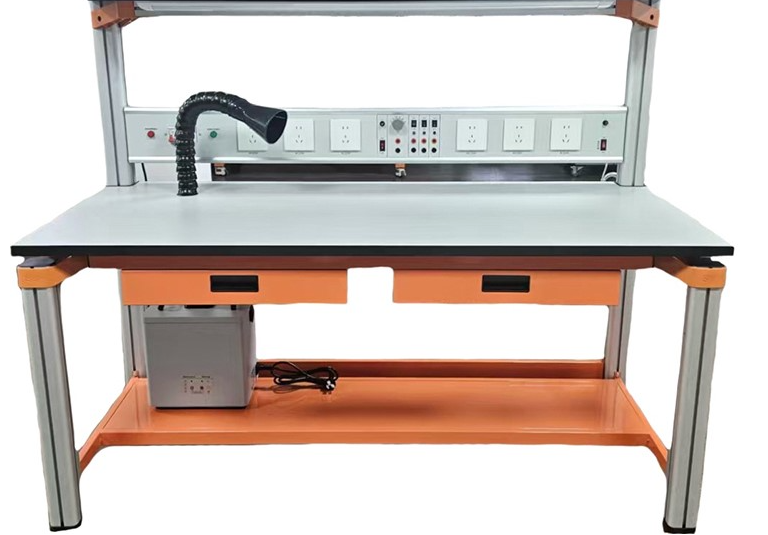

本电子基础实训设备由仪器架、电源控制箱、实验桌、焊锡烟雾净化系统及学生凳等模块化组成，采用高端工业铝型材，结构牢固，美观大方。

(一) 模块化仪器架

顶部仪器架采用70 * 70mm高强度氧化铝型材与喷塑钢板构建，非焊接工艺的压铸连接件确保长久耐用。内置隐藏式LED照明灯，光线柔和集中，保护学生视力，优化电子焊接实训环境。

(二) 智能化电源控制箱

内嵌多组安全电源插座，配备独立漏电保护开关，确保用电安全。提供多路直流稳压输出，满足不同电路板实训需求：

• 输出1：1.5V / 3V / 4.5V / 5V / 6V / 9V 可调，1A

• 输出2：5V / 3.3V 固定，3A（适用于数字电路）

• 输出3 & 4：12V / 15V 可调，1A

(三) 坚固耐用实验桌

实验桌主体采用同样高标准的铝型材及压铸工艺，用户可自行DIY组装，灵活方便。桌面为25mm厚E1级环保抗腐蚀饰面板，承重超300kg。整体设计简约现代，符合电子实训室建设的审美与功能趋势。

(四) 环保健康配置

• 焊锡烟雾净化机（选配）：双吸风口设计，流量250m³/h，高效过滤焊接烟雾，保障实训空气清洁。

• 人体工学靠背椅：厚钢管支架，优质亚麻布面，确保长时间实训坐姿舒适。

四、 专业级仪器仪表配置（选配）

为满足高标准的电子测量与调试教学，平台可配置专业仪器：

• 数字示波器（1台）：100MHz带宽，1GSa/s采样率，8英寸高清屏，支持多种总线触发与解码，是高级电子电路分析的利器。

• 数字万用表（2台）：3 5/6位真有效值表，具备电压、电流、电阻、电容、频率、温度及NCV非接触测电等全功能，满足日常检测所有需求。

五、 全套实训工具与耗材（每台2套）

配备齐全的电子装配工具，包括：

剥线钳、尖嘴钳、大小螺丝刀（十字/一字）、镊子、剪刀、恒温电烙铁及烙铁架、焊锡丝、吸锡器等。真正做到“开箱即可实训”，无需额外采购。

六、 丰富的实训线路板项目（2套/台）

平台配套多达13种经典电子实训电路板，涵盖模拟、数字及综合应用，包括：

电子报警器、光控/温控电路、调光台灯、六管超外差收音机、LED数字钟、多路抢答器等。从简单到复杂，循序渐进地锻炼学生的电路焊接与调试技能。

七、 强大的数字化配套教学资源（★核心亮点）

为构建“理实虚一体化”教学环境，平台提供先进的在线教育课程开放平台（采购达量赠送，具软件著作权），整合：

1. 一体化互通管理平台：集教务、课程、习题、考试、视频及虚拟仿真管理于一体。

2. 系统化课程资源：

• 《模拟电子技术》 & 《数字电子技术》：覆盖从半导体基础到振荡器、时序逻辑的全部核心理论知识。

• 《电子产品设计制作》：包含智能电子钟、电子秤、寻迹小车等综合项目，培养产品级思维。

• 《嵌入式技术应用》：基于STM32，讲解嵌入式开发核心知识，衔接前沿技术。

3. 电子技能虚拟实训室软件（网络版）：包含仪器仪表使用、焊接工艺、SMT工艺、收音机组装调试等11大仿真实训模块，通过三维互动形式进行安全、高效的预习与复习，巩固实操技能。
