电子产品装调实训平台，电子产品装调实验室

电子产品装调实训平台，电子产品装调实验室

为深化产教融合、贯彻“能力为本、就业导向”的职教理念，我司研发了新一代电子产品装调实训平台。本平台紧密对接电子装配、调试、维修等核心岗位技能要求，融合工程化设计思维，注重设备的通用性、扩展性与人性化操作体验。它不仅能够全面支持中小型电子产品的装配、调试、故障检修等全流程技能实训，更能满足电子设计竞赛、课程设计、毕业设计等综合性、创新性实践需求，是建设高水平、标准化电子产品装调实验室的理想核心设备。

一、 平台设计理念：为现代化技能人才培养赋能

本电子产品装调实训平台致力于解决传统实训设备功能单一、与生产实际脱节的问题。平台引入模块化、开放式的系统工程概念，整体设计简洁牢固，布局科学。其核心目标是打造一个“学、做、考、创”一体化的综合环境，使学生在一个平台上即可完成从元器件识别、电路板焊接、单元电路调试到整机联调的全套技能训练，无缝对接企业生产流程，是构建高标准电子产品装调实验室的基石。

二、 卓越性能与安全保障

平台严格遵循工业与教学安全标准，确保实训过程稳定可靠：

• 电源与环境：采用两相三线AC 220V±10%输入，适应性强。工作温度范围-10℃～40℃，确保在各种实验室环境下稳定运行。

• 结构与安全：整机功耗≤1KW，节能高效。具备接地保护、漏电保护等多重安全措施，所有电源接口均采用高绝缘安全型插座，配合防静电手环报警系统，实时监控操作人员接地状态，为电子产品装调实验室的安全管理提供坚实保障。

• 人体工学设计：工作台高度（800mm±20mm）符合人体工学，满足双人协同操作。坚固的铝型材框架与非焊接压铸工艺，确保了设备的长期耐用性。

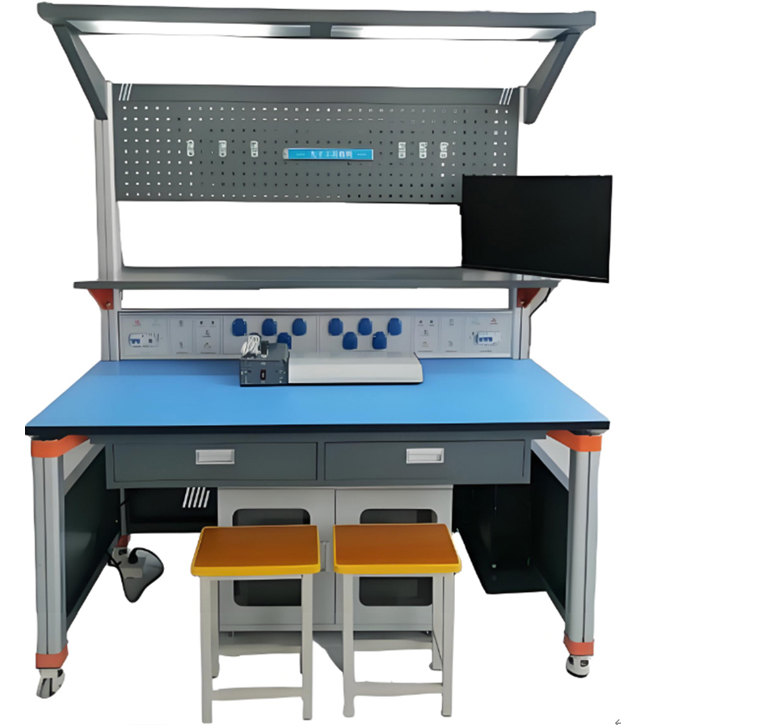

三、 功能完备的一体化工作站构成

本平台集工作台、供电系统、仪器仪表、工具存储于一身，形成一个功能完备的独立工作站。

1. 人性化工业级工作台

• 主操作区：桌面嵌入耐磨、抗静电绝缘胶垫，有效保护电路与元器件。下方配备静音抽屉与键盘托盘，侧梁可选装主机托盘，满足“理实一体化”教学需求。

• 仪器区与实训屏：阶梯式仪器台面防滑防跌落，可安稳放置示波器、电脑等。实训屏集成12路独立控制的防水电源插座，分区供电（仪器、工具、模块），并配有顶部与台面照明系统。

• 工具管理：配备网孔工具挂板与带刹车万向轮的独立工具柜，实现工具、模块、耗材的定置管理，培养学员规范的电子产品装调职业习惯。

2. 高精度智能仪器套件（核心配置）

平台标配全套工业级测量调试仪器，远超基础教学要求：

• 可编程直流电源：三路独立可调输出，支持数据保存与定时输出，具备优异的调整率与低纹波，为精密电路调试提供可靠保障，并通过LAN/USB接口支持实验室联网管理。

• 函数/任意波形发生器：30MHz双通道输出，内置超过150种波形及丰富调制功能，满足从模拟到数字电路的各种信号激励需求。

• 智能数字示波器：100MHz带宽，1GSa/s实时采样，80M点深存储。具备独特的自动跟踪测量功能，能智能捕捉波形变化，极大提升调试效率。内置锂电池支持浮地测量，可直接观测市电波形，安全便捷。

• 数字万用表与频率计：万用表具备真有效值、蓝牙传输及数据记录仪功能；频率计测量范围高达1GHz。二者结合，为高频及数字电路测试提供精准数据。

3. 专业电子维修工具套装

配备包括恒温焊台、防静电手环、精密螺丝批、剥线钳、吸锡器等在内的全套专业工具，确保焊接、装配、维修等实操环节的专业性与安全性。

四、 构建完整电子产品装调实验室的配置方案

为帮助院校快速构建完整的电子产品装调实验室，本平台提供标准及可选配置，形成开箱即用的解决方案。
