电子单片机技术实训考核装置

电子单片机技术实训考核装置

为积极响应国家职业教育改革号召，落实教育部关于强化实践教学的指导方针，我司重磅推出这款新一代电子单片机技术实训考核装置。本装置严格遵循职业院校“数字电子技术”、“模拟电子技术”及“单片机原理与应用”等核心课程的实训大纲要求，集电子技术实训与单片机开发考核于一体，是职业院校、技工学校新建、升级实训室，快速构建高质量、现代化实践教学体系的理想选择。

一、 装置核心定位与教学价值

本电子单片机技术实训考核装置并非简单的设备堆砌，而是一套经过深度设计的综合性教学平台。其核心价值在于破解传统实训中“电子技术”与“单片机控制”课程脱节的难题，通过一套设备实现从底层模拟/数字电路认知、到上层单片机智能控制的全链路技能培养。它专为电子技术实训考核与单片机项目开发而设计，旨在培养学生的电路设计、程序编写、系统调试与故障排查等综合工程实践能力，是培育高素质技术技能人才的“练兵场”。

二、 卓越的技术性能与稳定保障

为确保高强度、高频次的实训任务稳定运行，本装置在基础性能上精益求精：

• 电源与环境：宽压输入（～220V±10%），适应多种电网环境；工作温度范围-10℃～+40℃，满足绝大部分实验室条件。

• 结构设计：整机容量＜0.5KVA，节能高效。科学规划的尺寸（1500×700×1500mm）与坚固的钢结构喷塑机身，兼具空间利用率与工业级耐用性。

三、 模块化、开放式的一体化实训平台构成

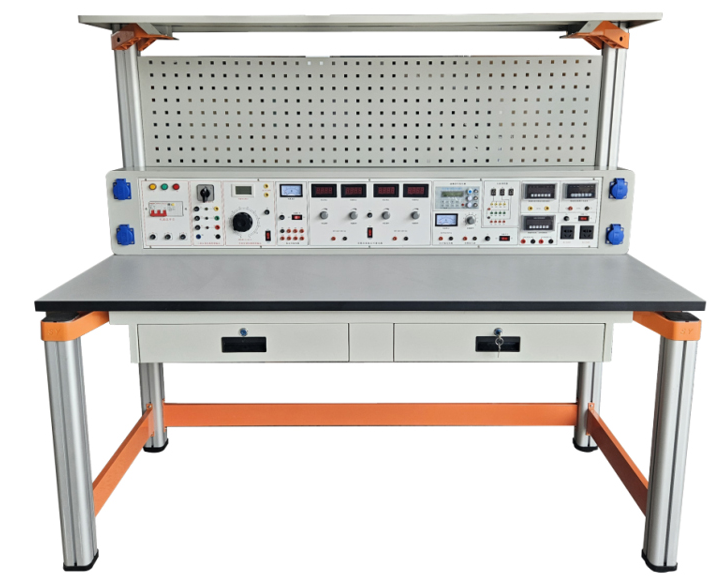

本装置采用“平台+模块”的先进理念，由实训主机箱、仪器架、电源控制箱、磁吸式实训模块、多功能实训桌及储存柜等构成，营造了真实、便捷的工程实践环境。

1. 功能强大的全能型实训主机箱

主机箱是装置的核心，集成了所有公共资源：

• 高精度双路直流稳压电源：提供多路固定（±12V, ±5V）与连续可调（0-30V/2A）输出，具备完备的短路、过流保护功能。

• 智能功率函数信号发生器：采用DDS技术，输出0.1Hz~3MHz的高质量正弦波、方波、三角波，配备大屏LCD显示，满足从低频到中高频的电路测试需求。

• 智能测量仪表：0.5级精度的数显直流电压/电流表，具备自动/手动量程、数据存储与查询功能，引导学生建立规范的测量习惯。

• 辅助功能单元：包括连续/单次脉冲源、音频功率放大器等，极大扩展了实训范围。

2. 创新的磁吸式实训电路模块（核心亮点）

摒弃传统接线混乱、管理不便的模式，本装置独创磁吸式实训模块系统，这是本电子单片机技术实训考核装置的核心优势所在。

• 模拟电路模块组（14块）：涵盖从基础的晶体管放大电路、集成运放电路、直流稳压电源，到核心的通信电子线路模块（如电容三点式LC振荡器、集成乘法器调幅、变容二极管调频、锁相环鉴频等），模块电路清晰，测试点丰富，并设有故障设置开关，完美支持电子技术实训考核。

• 数字电路模块组（6块）：提供逻辑电平输出、LED数码管/点阵显示、面包板及DIP拓展插座，支持从门电路到数字系统的一系列实验，培养学生数字逻辑设计与调试能力。

• 单片机技术模块（1套）：基于经典89C51内核，外扩所有IO口，集成独立按键、触摸按键、数码管、LED、继电器、蜂鸣器等外围单元。支持USB仿真与下载，可与上述电子技术模块灵活互联，轻松完成“单片机控制模拟/数字电路”的综合项目，真正体现电子单片机技术的融合。

3. 人性化工业级实训桌体

桌面采用耐磨抗腐蚀的25mm厚E1级板材，下方配备带成型海绵保护格的储存柜，专为磁吸式实训模块分类存放设计。柜底装有带制动万向轮，移动定位轻松自如。整体结构采用高强度铝型材与压铸工艺（非焊接），坚固美观，符合现代实训室建设标准。

四、 覆盖“基础-核心-综合”的完整实训项目体系

本装置提供超过50个由浅入深的实训项目，形成闭环教学路径：

A. 模拟电子技术实训项目：包含常用仪器使用、单管/场效应管放大器、运放应用、功率放大、稳压电源等基础实验，以及集成调幅/检波、变容管调频、锁相环应用等高频通信电路核心实验。

B. 数字电子技术实训项目：从逻辑门功能测试、组合/时序逻辑电路设计，到数据选择器、计数器应用，最终完成数字钟、序列发生器等小型数字系统设计。

C. 单片机技术实训与综合考核项目：从IO口控制、中断、定时器的基础编程，到独立/矩阵键盘、数码管/点阵显示、A/D转换、温湿度采集、电机控制等外围驱动，最终可完成“智能交通灯”、“电子琴设计”、“温控系统”等综合性单片机技术实训考核项目，实现软硬件联合调试。

五、 标准配置清单
